Доменная печь – это сердце металлургического производства, огромный агрегат, в котором совершается сложнейший комплекс физико-химических превращений. Внутри этой гигантской установки руда превращается в чугун, основу для будущей стали. Работа доменной печи – это непрерывный процесс, требующий точного контроля и регулирования множества параметров. Понимание этих процессов критически важно для оптимизации производства, повышения качества чугуна и снижения вредного воздействия на окружающую среду. В этой статье мы подробно рассмотрим все этапы и явления, происходящие в доменной печи, от загрузки сырья до выпуска готового продукта.
Подготовка сырья к плавке
Прежде чем попасть в доменную печь, сырье проходит тщательную подготовку. Это необходимо для обеспечения эффективного и стабильного процесса плавки. Основные компоненты шихты – это железорудное сырье, топливо (кокс) и флюсы.
Железорудное сырье
Железорудное сырье может представлять собой агломерат, окатыши или кусковую руду. Главное требование – высокое содержание железа и минимальное количество вредных примесей, таких как сера и фосфор. Агломерат и окатыши получают из мелкой руды и концентратов путем спекания или обжига. Это позволяет улучшить их прочность и газопроницаемость, что очень важно для нормальной работы доменной печи.
Топливо (Кокс)
Кокс – это основное топливо в доменной печи, обеспечивающее необходимую температуру и восстановительную среду. Он получается из коксующихся углей путем нагрева без доступа воздуха (коксования). Кокс должен обладать высокой прочностью, пористостью и низким содержанием серы. Прочность кокса важна для того, чтобы он не разрушался под давлением шихты в печи и не затруднял прохождение газов. Пористость обеспечивает хорошую газопроницаемость и доступ восстановительных газов к руде.
Флюсы
Флюсы – это материалы, которые добавляются в шихту для образования шлака. Шлак связывает пустую породу руды и золу кокса, образуя легкоплавкую массу, которая легко отделяется от чугуна. В качестве флюсов обычно используют известняк, доломит или другие кальций- и магнийсодержащие материалы. Выбор флюса зависит от состава руды и золы кокса.
Зоны доменной печи и происходящие в них процессы
Доменная печь – это вертикально расположенная шахта, в которой выделяют несколько основных зон, отличающихся по температуре и характеру происходящих процессов. Перечислим эти зоны сверху вниз:
- Зона загрузки (колошник): Верхняя часть печи, куда загружается шихта. Температура здесь относительно низкая (100-200°C).
- Зона нагрева: Здесь шихта нагревается восходящими газами. Температура повышается до 400-800°C.
- Зона восстановления: В этой зоне происходит восстановление оксидов железа до металлического железа. Температура достигает 800-1100°C.
- Зона науглероживания: Здесь железо насыщается углеродом, образуя чугун. Температура – 1100-1200°C.
- Зона плавления: В этой зоне происходит плавление чугуна и шлака. Температура достигает максимальных значений (1400-1600°C).
- Горн: Нижняя часть печи, где скапливаются жидкий чугун и шлак.
Зона загрузки (колошник)
В зоне загрузки происходит нагрев шихты отходящими доменными газами. При этом из шихты удаляется влага и летучие вещества. Температура здесь относительно низкая, поэтому химические реакции практически не происходят. Основная задача – предварительный нагрев шихты для повышения эффективности дальнейших процессов.
Зона нагрева
В зоне нагрева шихта продолжает нагреваться, достигая температуры 400-800°C. При этой температуре начинаются некоторые химические реакции, например, разложение карбонатов. Важным процессом является удаление кристаллизационной воды из минералов руды. Эффективный нагрев шихты в этой зоне способствует более быстрому и полному восстановлению железа в следующих зонах.
Зона восстановления
Зона восстановления – ключевая зона доменной печи, где происходит восстановление оксидов железа до металлического железа. Этот процесс осуществляется под действием восстановительных газов, в основном монооксида углерода (CO) и водорода (H2). Восстановление происходит в несколько стадий:
- Fe2O3 + CO = 2Fe3O4 + CO2
- Fe3O4 + CO = 3FeO + CO2
- FeO + CO = Fe + CO2
Кроме того, некоторое количество железа восстанавливается непосредственно твердым углеродом (коксом):
FeO + C = Fe + CO
Восстановление железа – эндотермический процесс, то есть требует затрат тепла. Поэтому поддержание высокой температуры в этой зоне критически важно для эффективного восстановления. Кроме того, важна высокая концентрация восстановительных газов и хорошая газопроницаемость шихты.
Зона науглероживания
В зоне науглероживания восстановленное железо насыщается углеродом, образуя чугун. Этот процесс происходит при высокой температуре (1100-1200°C) и в присутствии кокса. Содержание углерода в чугуне обычно составляет 3-4%. Углерод снижает температуру плавления железа и придает ему литейные свойства. Однако избыточное содержание углерода делает чугун хрупким. Поэтому необходимо тщательно контролировать процесс науглероживания.
Зона плавления
В зоне плавления происходит плавление чугуна и шлака. Температура здесь достигает максимальных значений (1400-1600°C). Жидкий чугун и шлак стекают вниз в горн. Важно обеспечить полное плавление чугуна и шлака для их эффективного разделения. В этой зоне также происходят реакции между чугуном и шлаком, направленные на удаление вредных примесей из чугуна.
Горн
Горн – это нижняя часть доменной печи, где скапливаются жидкий чугун и шлак. Чугун и шлак имеют разную плотность, поэтому они разделяются на два слоя. Чугун, как более тяжелый, находится внизу, а шлак – сверху. Через специальные отверстия в горне периодически выпускают чугун и шлак. Горн должен быть достаточно большим, чтобы вместить необходимое количество чугуна и шлака, а также обеспечивать их эффективное разделение.
Футеровка доменной печи
Футеровка доменной печи – это внутренняя облицовка печи, выполненная из огнеупорных материалов. Футеровка защищает металлический корпус печи от воздействия высоких температур и агрессивных химических сред. Выбор материала футеровки зависит от зоны печи и условий ее работы. В верхней части печи, где температура относительно низкая, используют менее огнеупорные материалы. В нижней части печи, где температура максимальная, используют высокоогнеупорные материалы, такие как шамот, динас или периклаз.
Доменный газ
Доменный газ – это побочный продукт доменного производства, образующийся в результате сгорания кокса и восстановления оксидов железа. Основными компонентами доменного газа являются азот (N2), монооксид углерода (CO) и диоксид углерода (CO2). Доменный газ имеет низкую теплотворную способность, но его можно использовать в качестве топлива для нагревательных печей, электростанций и других промышленных установок. Перед использованием доменный газ необходимо очистить от пыли и других примесей.
Выпуск чугуна и шлака

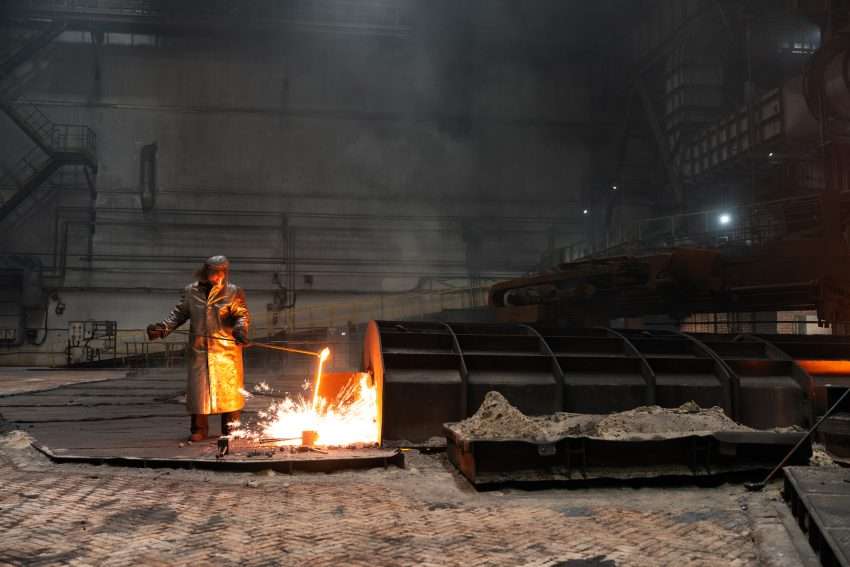

Выпуск чугуна и шлака – это важная операция в доменном производстве. Чугун выпускают через чугунную летку, расположенную в нижней части горна. Шлак выпускают через шлаковую летку, расположенную выше чугунной. Выпуск чугуна и шлака должен осуществляться регулярно, чтобы поддерживать нормальный уровень в горне и обеспечивать стабильную работу печи. После выпуска чугун направляют на дальнейшую переработку в сталь, а шлак используют в строительстве или других отраслях промышленности.
Факторы, влияющие на процесс доменной плавки
Эффективность и стабильность процесса доменной плавки зависят от множества факторов. К ним относятся:
- Качество сырья: Высокое содержание железа в руде, прочность кокса и оптимальный состав флюсов.
- Температурный режим: Поддержание необходимой температуры в каждой зоне печи.
- Газовый режим: Обеспечение высокой концентрации восстановительных газов и хорошей газопроницаемости шихты.
- Распределение шихты: Равномерное распределение шихты по сечению печи.
- Давление в печи: Контроль давления в печи для предотвращения прорывов газов.
Тщательный контроль и регулирование этих факторов позволяют оптимизировать процесс доменной плавки, повысить качество чугуна и снизить затраты на производство.
Перспективы развития доменного производства
Несмотря на то, что доменное производство является одним из старейших способов получения чугуна, оно продолжает развиваться и совершенствоваться. Современные доменные печи оснащаются автоматизированными системами управления, позволяющими точно контролировать все параметры процесса. Разрабатываются новые технологии подготовки сырья, такие как предварительное восстановление руды, позволяющие снизить расход кокса и повысить производительность печи. Также ведутся исследования по использованию альтернативных видов топлива, таких как природный газ и угольная пыль. Все эти меры направлены на повышение эффективности доменного производства, снижение его экологического воздействия и обеспечение конкурентоспособности в условиях современного рынка.
