Доменное производство – это сложный и многогранный процесс, включающий в себя множество этапов, начиная от добычи сырья и заканчивая получением готового продукта – чугуна. Этот процесс играет ключевую роль в металлургической промышленности, являясь первым этапом в производстве стали. Понимание основных процессов доменного производства необходимо для оптимизации работы предприятия, повышения эффективности и снижения затрат. В данной статье мы подробно рассмотрим каждый этап, от подготовки сырья до выплавки чугуна, а также проанализируем современные технологии и перспективы развития доменного производства.
Подготовка сырья к доменной плавке
Перед загрузкой в доменную печь сырье проходит тщательную подготовку. Это необходимо для обеспечения оптимальных условий плавки, повышения производительности печи и улучшения качества чугуна. Основные этапы подготовки сырья включают в себя:
Добыча и обогащение железной руды
Железная руда является основным сырьем для производства чугуна. Она добывается открытым или подземным способом, в зависимости от глубины залегания и геологических условий. После добычи руда подвергается обогащению, которое включает в себя дробление, измельчение и сепарацию. Целью обогащения является повышение содержания железа в руде и удаление пустой породы.
Существуют различные методы обогащения руды, такие как:
- Гравитационное обогащение: Основано на различии плотности полезного минерала и пустой породы.
- Магнитное обогащение: Использует магнитные свойства минералов для их разделения.
- Флотационное обогащение: Применяется для разделения минералов на основе различий в их поверхностных свойствах.
Агломерация и окускование
Мелкая железная руда, а также отходы металлургического производства (колошниковая пыль, шламы) непригодны для загрузки в доменную печь в исходном виде. Они затрудняют прохождение газов через шихту и снижают производительность печи. Для решения этой проблемы руда подвергается агломерации или окускованию.
Агломерация – это процесс спекания мелких частиц руды в крупные куски под воздействием высокой температуры. В качестве связующего материала используется известь или другие добавки. Агломерат обладает хорошей прочностью и газопроницаемостью, что обеспечивает эффективную работу доменной печи.
Окускование – это процесс формирования окатышей из мелкой руды с использованием связующих веществ (бентонит, известь). Окатыши обжигаются при высокой температуре для придания им прочности. Окатыши обладают высокой пористостью и газопроницаемостью, что способствует интенсификации процессов восстановления железа в доменной печи.
Подготовка кокса
Кокс является восстановителем железа в доменной печи, а также источником тепла. Для производства кокса используется коксующийся уголь, который подвергается сухой перегонке при высокой температуре без доступа воздуха. В процессе коксования уголь теряет летучие вещества и превращается в твердый пористый продукт – кокс.
Качество кокса имеет большое значение для работы доменной печи. Кокс должен обладать высокой прочностью, термостойкостью и низкой зольностью. Высококачественный кокс обеспечивает стабильную работу печи, снижает расход кокса и повышает качество чугуна.
Подготовка флюсов
Флюсы используются для связывания пустой породы и золы кокса в шлак, который легко отделяется от чугуна. В качестве флюсов используются известняк, доломит, кварцит и другие материалы. Флюсы должны быть чистыми, сухими и иметь определенный химический состав.
Процесс доменной плавки
Доменная плавка – это высокотемпературный процесс восстановления железа из руды с использованием кокса в качестве восстановителя. Процесс осуществляется в доменной печи – вертикальной шахтной печи, футерованной огнеупорным кирпичом.

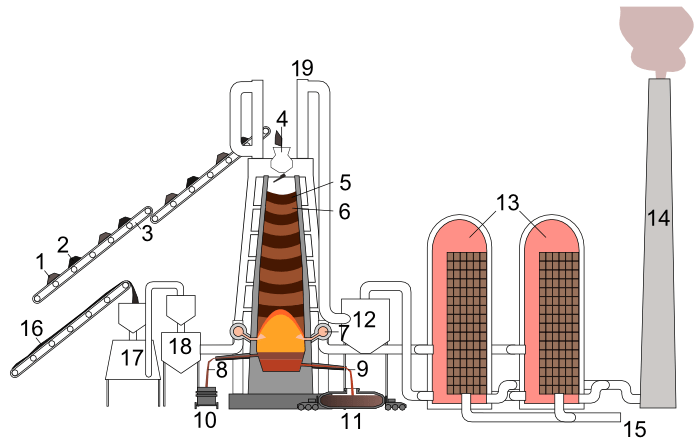

Конструкция доменной печи
Доменная печь состоит из следующих основных частей:
- Заплечики: Верхняя часть печи, предназначенная для загрузки шихты.
- Шахта: Основная часть печи, в которой происходит нагрев и восстановление железа.
- Распар: Расширяющаяся часть печи, расположенная между шахтой и горном.
- Горн: Нижняя часть печи, в которой скапливается чугун и шлак.
- Летки: Отверстия в горне для выпуска чугуна и шлака.
- Фурмы: Отверстия в нижней части горна для подачи горячего дутья.
Загрузка шихты
Шихта (смесь руды, кокса и флюсов) загружается в доменную печь через заплечики. Загрузка шихты осуществляется с помощью скипового подъемника или конвейера. Важно обеспечить равномерное распределение шихты по сечению печи для обеспечения оптимальных условий плавки.
Подача горячего дутья
В нижнюю часть горна через фурмы подается горячее дутье – воздух, нагретый до высокой температуры (1000-1200 °C) в воздухонагревателях (кауперах). Горячее дутье необходимо для поддержания высокой температуры в горне и интенсификации процессов горения кокса и восстановления железа.
Процессы в доменной печи
В доменной печи протекает ряд сложных физико-химических процессов, которые можно разделить на несколько зон:
Зона сушки и нагрева
В верхней части печи шихта нагревается отходящими газами. При этом происходит удаление влаги и нагрев шихты до температуры 200-800 °C.
Зона восстановления
В средней части печи происходит восстановление железа из руды. Восстановление осуществляется монооксидом углерода (CO), образующимся при горении кокса. Основные реакции восстановления железа:
Fe2O3 + 3CO = 2Fe + 3CO2
Fe3O4 + 4CO = 3Fe + 4CO2
FeO + CO = Fe + CO2
Зона науглероживания
В нижней части печи, вблизи фурм, происходит науглероживание железа. Железо насыщается углеродом, образуя чугун. Содержание углерода в чугуне составляет 2-4%.
Fe + C = FeC
Зона шлакообразования
В нижней части печи происходит образование шлака. Шлак образуется в результате взаимодействия пустой породы руды, золы кокса и флюсов. Шлак плавится и стекает в горн, покрывая слой чугуна и защищая его от окисления.
Выпуск чугуна и шлака
Расплавленный чугун и шлак периодически выпускаются из доменной печи через летки. Чугун направляется на дальнейшую переработку в сталь, а шлак используется в строительстве и других отраслях промышленности.
Современные технологии в доменном производстве
Современное доменное производство характеризуется внедрением новых технологий, направленных на повышение производительности, снижение энергопотребления и уменьшение негативного воздействия на окружающую среду. К таким технологиям относятся:
Вдувание пылеугольного топлива (ПУТ)
Вдувание ПУТ позволяет частично заменить кокс углем, что снижает затраты на производство чугуна. ПУТ вдувается в доменную печь через фурмы вместе с горячим дутьем. При этом уголь сгорает, выделяя тепло и участвуя в процессах восстановления железа.
Вдувание природного газа
Вдувание природного газа также позволяет частично заменить кокс. Природный газ разлагается в доменной печи, образуя водород и монооксид углерода, которые участвуют в процессах восстановления железа.
Использование кислородного дутья
Использование кислородного дутья позволяет повысить температуру в горне и интенсифицировать процессы горения кокса и восстановления железа. Это приводит к увеличению производительности печи и снижению расхода кокса.
Автоматизация управления процессом
Внедрение автоматизированных систем управления процессом позволяет оптимизировать работу доменной печи, поддерживать стабильный технологический режим и снижать влияние человеческого фактора. Автоматизированные системы управления контролируют температуру, давление, состав газов и другие параметры процесса и автоматически регулируют подачу сырья, дутья и других материалов.
Утилизация тепла отходящих газов
Утилизация тепла отходящих газов позволяет снизить энергопотребление доменного производства. Тепло отходящих газов используется для нагрева дутья, производства электроэнергии и других целей.
Перспективы развития доменного производства
Несмотря на развитие альтернативных технологий производства железа, доменное производство остается основным способом получения чугуна. В перспективе доменное производство будет развиваться в направлении повышения эффективности, снижения энергопотребления и уменьшения негативного воздействия на окружающую среду. Основные направления развития доменного производства включают в себя:
- Внедрение новых технологий восстановления железа: Разработка и внедрение новых технологий восстановления железа, таких как прямое восстановление железа (DRI) и плавка в жидкой ванне, позволит снизить зависимость от кокса и уменьшить выбросы парниковых газов.
- Использование альтернативных видов топлива: Использование альтернативных видов топлива, таких как биомасса и водород, позволит снизить выбросы CO2 и уменьшить зависимость от ископаемого топлива.
- Повышение эффективности использования сырья: Повышение эффективности использования сырья, в том числе за счет переработки отходов металлургического производства, позволит снизить затраты на производство чугуна и уменьшить негативное воздействие на окружающую среду.
- Развитие автоматизации и цифровизации: Развитие автоматизации и цифровизации позволит оптимизировать управление процессом, повысить производительность печи и снизить влияние человеческого фактора.
- Совершенствование экологических технологий: Совершенствование экологических технологий, таких как очистка отходящих газов и утилизация шлака, позволит уменьшить негативное воздействие доменного производства на окружающую среду.
