Доменный процесс и устройство доменной печи

Доменный процесс – это сложный и высокотемпературный металлургический процесс, предназначенный для восстановления железа из железной руды. Этот процесс, осуществляемый в доменной печи, является краеугольным камнем современной черной металлургии. Понимание принципов работы доменной печи, ее характеристик и химических реакций, происходящих внутри, необходимо для оптимизации производства чугуна, который является основным сырьем для изготовления стали. Данная статья подробно рассмотрит все аспекты доменного процесса и устройства доменной печи, чтобы предоставить исчерпывающую информацию как для специалистов, так и для тех, кто только начинает изучать эту важную отрасль.

Сущность доменного процесса

Доменный процесс представляет собой непрерывный термохимический процесс, в котором происходит восстановление железа из оксидов железа, содержащихся в железной руде. Этот процесс осуществляется при высоких температурах, достигающих 2000°C, и включает в себя ряд сложных химических реакций. В качестве восстановителя обычно используется кокс, который не только обеспечивает необходимую температуру, но и служит источником углерода для восстановления железа. Для улучшения процесса и снижения содержания вредных примесей в чугуне в шихту добавляют флюсы, такие как известняк или доломит.

Основные этапы доменного процесса:

• Подготовка шихты: Измельчение и смешивание железной руды, кокса и флюсов в определенных пропорциях. Важно обеспечить оптимальную гранулометрию шихты для обеспечения хорошей газопроницаемости.
• Загрузка шихты в печь: Шихта загружается в печь через колошник, расположенный в верхней части печи. Загрузка должна быть равномерной, чтобы избежать образования каналов и неравномерного распределения температуры.
• Подача дутья: В нижнюю часть печи через фурмы подается горячий воздух (дутье), обогащенный кислородом. Подогрев дутья до 1000-1200°C позволяет экономить кокс и повысить производительность печи.
• Восстановление железа: В результате химических реакций, происходящих в печи, оксиды железа восстанавливаются до металлического железа. Основные восстановители – углерод и оксид углерода (II).
• Образование шлака: Флюсы, реагируя с пустой породой руды и золой кокса, образуют шлак, который плавится и стекает вниз печи. Шлак выполняет важную функцию, удаляя вредные примеси из чугуна.
• Выпуск чугуна и шлака: Жидкий чугун и шлак периодически выпускаются из печи через чугунные и шлаковые летки, расположенные в нижней части печи.

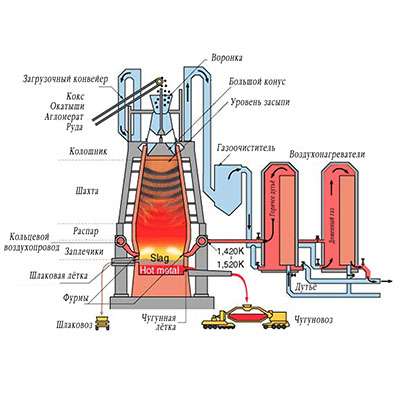

Устройство доменной печи

Доменная печь – это сложное инженерное сооружение, предназначенное для осуществления доменного процесса. Основными элементами доменной печи являются: колошник, шахта, распар, заплечики, горн и летки. Каждый из этих элементов выполняет определенную функцию в технологическом процессе. Материалы, используемые для строительства доменной печи, должны обладать высокой жаростойкостью и химической стойкостью к агрессивным средам, образующимся в процессе работы.

Основные элементы доменной печи:

1. Колошник: Верхняя часть печи, через которую осуществляется загрузка шихты и отвод колошникового газа. Колошник оборудован загрузочным устройством и системой пылеулавливания.
2. Шахта: Основная часть печи, в которой происходит нагрев и восстановление шихты. Шахта имеет коническую форму, расширяющуюся книзу.
3. Распар: Часть печи, расположенная между шахтой и заплечиками. В распар происходит интенсивное плавление шихты.
4. Заплечики: Участок печи, где начинается формирование капель чугуна и шлака. Заплечики имеют наклонную форму, направляющую расплав вниз.
5. Горн: Нижняя часть печи, где скапливается жидкий чугун и шлак. В горне располагаются фурмы для подачи дутья и летки для выпуска чугуна и шлака.
6. Летки: Отверстия в горне для выпуска чугуна (чугунная летка) и шлака (шлаковая летка). Летки должны быть надежно закрыты после выпуска расплава.

Химические реакции в доменной печи

В доменной печи протекает множество сложных химических реакций, определяющих эффективность процесса и качество получаемого чугуна. Основными реакциями являются реакции восстановления железа из оксидов, реакции образования шлака и реакции образования чугуна. Температура и состав газовой среды оказывают значительное влияние на скорость и направление этих реакций.

Основные химические реакции:

• Восстановление оксидов железа:
  • Fe₂O₃ + 3CO = 2Fe + 3CO₂
  • Fe₃O₄ + 4CO = 3Fe + 4CO₂
  • FeO + CO = Fe + CO₂
  • FeO + C = Fe + CO
• Образование шлака:
  • CaO + SiO₂ = CaSiO₃
  • MgO + SiO₂ = MgSiO₃
  • CaO + Al₂O₃ = CaAl₂O₄
• Образование чугуна:
  • Fe + C = FeC (карбид железа)
  • Fe + Si = FeSi (силицид железа)
  • Fe + Mn = FeMn (манганец железа)

Факторы, влияющие на доменный процесс

На эффективность доменного процесса и качество получаемого чугуна оказывают влияние различные факторы, такие как состав шихты, температура дутья, давление в печи и другие параметры. Оптимизация этих факторов позволяет повысить производительность печи, снизить расход кокса и улучшить качество чугуна. Важно также учитывать экологические аспекты доменного производства и принимать меры по снижению выбросов вредных веществ в атмосферу.

Основные факторы:

• Состав шихты: Содержание железа в руде, зольность кокса, состав флюсов. Оптимальный состав шихты обеспечивает максимальную степень восстановления железа и минимальное содержание вредных примесей в чугуне.
• Температура дутья: Повышение температуры дутья позволяет снизить расход кокса и повысить производительность печи. Однако слишком высокая температура дутья может привести к перегреву фурм и разрушению кладки печи.
• Давление в печи: Повышение давления в печи способствует увеличению скорости восстановления железа и снижению выноса пыли из печи. Однако слишком высокое давление может привести к деформации корпуса печи.
• Влажность дутья: Влажность дутья влияет на температуру в горне печи и на расход кокса. Оптимальная влажность дутья позволяет поддерживать стабильный тепловой режим в печи.
• Гранулометрический состав шихты: Слишком мелкая шихта ухудшает газопроницаемость печи, а слишком крупная – снижает скорость восстановления железа. Оптимальный гранулометрический состав шихты обеспечивает равномерное распределение газов и эффективное восстановление железа.

Характеристика доменной печи

Характеристика доменной печи включает в себя ряд параметров, определяющих ее производительность, экономичность и экологическую безопасность. Основными характеристиками доменной печи являются: полезный объем, производительность, удельный расход кокса, степень использования газа и выбросы вредных веществ. Эти характеристики позволяют оценить эффективность работы печи и принять меры по ее улучшению.

Основные характеристики:

1. Полезный объем: Объем печи от уровня фурм до колошника. Полезный объем определяет производительность печи.
2. Производительность: Количество чугуна, выплавляемого в печи за сутки. Производительность зависит от полезного объема печи, состава шихты и других факторов.
3. Удельный расход кокса: Количество кокса, необходимое для выплавки одной тонны чугуна. Удельный расход кокса является важным показателем экономичности доменного процесса.
4. Степень использования газа: Отношение количества углерода, прореагировавшего с оксидами железа, к общему количеству углерода, введенного в печь с коксом. Степень использования газа характеризует эффективность использования восстановительной способности колошникового газа.
5. Выбросы вредных веществ: Количество пыли, оксидов серы и азота, выбрасываемых в атмосферу. Выбросы вредных веществ должны соответствовать нормативным требованиям.

Современные тенденции в доменном производстве

В настоящее время доменное производство претерпевает значительные изменения, направленные на повышение его эффективности, экологической безопасности и снижение зависимости от кокса. Разрабатываются и внедряются новые технологии, такие как вдувание пылеугольного топлива (ПУТ), использование кислородного дутья, а также повышение давления в печи. Эти технологии позволяют снизить расход кокса, повысить производительность печи и снизить выбросы вредных веществ в атмосферу.

Основные тенденции:

• Вдувание пылеугольного топлива (ПУТ): Замена части кокса на более дешевое пылеугольное топливо. Вдувание ПУТ позволяет снизить себестоимость чугуна и уменьшить зависимость от коксующегося угля.
• Использование кислородного дутья: Обогащение дутья кислородом позволяет повысить температуру в горне печи и снизить расход кокса. Кислородное дутье также способствует более полному сгоранию углерода и снижению выбросов CO.
• Повышение давления в печи: Повышение давления в печи способствует увеличению скорости восстановления железа и снижению выноса пыли из печи. Однако повышение давления требует усиления конструкции печи.
• Использование предварительно восстановленной руды: Использование окатышей или брикетов из предварительно восстановленной руды позволяет повысить производительность печи и снизить расход кокса. Предварительное восстановление руды снижает количество оксидов железа, поступающих в печь.
• Внедрение автоматизированных систем управления: Автоматизированные системы управления позволяют контролировать и оптимизировать все параметры доменного процесса, обеспечивая стабильную работу печи и высокое качество чугуна. Эти системы используют математические модели и алгоритмы для управления процессом в реальном времени.

Доменный процесс продолжает оставаться важным звеном в производстве чугуна, несмотря на развитие альтернативных методов. Постоянное совершенствование технологий и оборудования позволяет повышать его эффективность и снижать негативное воздействие на окружающую среду. Исследования в области новых материалов и химических процессов будут и дальше способствовать развитию доменного производства. Важно помнить о необходимости соблюдения экологических норм и правил безопасности при эксплуатации доменных печей. Будущее доменного производства связано с инновациями и устойчивым развитием.
