Доменный процесс – это сложный и высокотемпературный металлургический процесс, сердце которого – доменная печь. Этот процесс является основой производства чугуна, ключевого компонента для дальнейшего изготовления стали. Он включает в себя серию химических реакций, происходящих при высоких температурах, которые приводят к восстановлению железа из железной руды. Понимание технологического процесса доменной печи необходимо для оптимизации производства, повышения эффективности и снижения негативного воздействия на окружающую среду.
Сущность доменного процесса
Основная задача доменного процесса – восстановление железа из железных руд. Руды, как правило, представляют собой оксиды железа, такие как гематит (Fe2O3) и магнетит (Fe3O4). Для восстановления железа необходимо удалить кислород из этих оксидов. Это достигается за счет использования восстановителей, главным из которых является кокс.
Основные компоненты шихты
Шихта – это смесь материалов, загружаемых в доменную печь. Основные компоненты шихты:
- Железная руда: Основной источник железа. Различные типы руд (гематит, магнетит, лимонит, сидерит) требуют разной подготовки перед загрузкой в печь.
- Кокс: Выполняет роль топлива и восстановителя. Кокс должен быть прочным, пористым и содержать минимальное количество серы и золы.
- Флюс: Необходим для образования шлака, который связывает пустую породу и удаляет ее из печи. В качестве флюса обычно используют известняк (CaCO3) или доломит (CaMg(CO3)2).
- Агломерат/окатыши: Подготовленное рудное сырье, обеспечивающее хорошую газопроницаемость шихты.
Подготовка шихты
Перед загрузкой в доменную печь компоненты шихты подвергаются тщательной подготовке. Цель подготовки – улучшить качество сырья и обеспечить оптимальные условия для доменного процесса.
Подготовка железной руды
Подготовка железной руды включает следующие этапы:
- Дробление и измельчение: Крупные куски руды измельчаются до необходимого размера для обеспечения равномерного распределения газов в печи.
- Обогащение: Удаление пустой породы из руды для повышения содержания железа. Используются различные методы обогащения, такие как магнитная сепарация, флотация и гравитационное обогащение.
- Окускование: Превращение мелкой руды в агломерат или окатыши. Агломерация – это спекание мелких частиц руды при высокой температуре. Окатыши – это шарики из рудной мелочи, скрепленные связующим веществом и обожженные. Окускование повышает газопроницаемость шихты и снижает потери руды с отходящими газами.
Подготовка кокса
Кокс получают путем коксования каменного угля. Коксование – это процесс нагрева угля без доступа воздуха при температуре 1000-1100 °C. В процессе коксования из угля удаляются летучие вещества, и остается твердый остаток – кокс. Кокс должен быть прочным, пористым и содержать минимальное количество серы и золы.
Подготовка флюса
Флюс, как правило, известняк или доломит, подвергается дроблению и измельчению до необходимого размера.

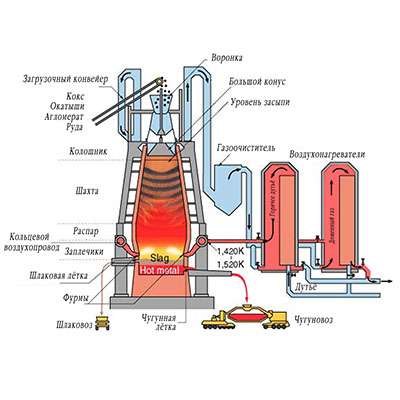

Устройство доменной печи
Доменная печь – это высокая шахтная печь, футерованная огнеупорным кирпичом. Она состоит из нескольких основных частей:
Засыпной аппарат
Засыпной аппарат служит для загрузки шихты в печь. Современные засыпные аппараты обеспечивают равномерное распределение шихты по сечению печи.
Шахта
Шахта – основная часть печи, где происходит нагрев и восстановление железа. Шахта имеет коническую форму, расширяющуюся кверху. Это обеспечивает равномерное движение шихты вниз по печи.
Распар
Распар – часть печи, расположенная под шахтой. В распар подается горячий дутье.
Горн
Горн – нижняя часть печи, где скапливается жидкий чугун и шлак. Горн имеет форму цилиндра.
Летки
Летки – отверстия в горне для выпуска чугуна и шлака. Чугунная летка расположена ниже шлаковой.
Воздухонагреватели
Воздухонагреватели предназначены для нагрева воздуха, подаваемого в печь. Обычно используются воздухонагреватели ковперовского типа, в которых нагрев воздуха осуществляется за счет тепла отходящих доменных газов.
Описание технологического процесса
Технологический процесс в доменной печи представляет собой сложную последовательность физико-химических превращений, происходящих при высоких температурах. Шихта загружается в печь через засыпной аппарат. Под действием силы тяжести шихта движется вниз по печи, постепенно нагреваясь. В распар через фурмы подается горячий дутье, которое является источником кислорода для сжигания кокса и создания высокой температуры.
Зоны доменной печи
В доменной печи выделяют несколько зон, в каждой из которых протекают определенные процессы:
Зона сушки
Верхняя часть печи, где шихта нагревается до температуры 200-300 °C. В этой зоне происходит удаление влаги из шихты.
Зона подогрева
Температура в этой зоне достигает 800-1000 °C. В этой зоне происходит разложение карбонатов и восстановление высших оксидов железа до низших.
Зона восстановления
Температура в этой зоне достигает 1200-1300 °C. В этой зоне происходит основное восстановление железа из оксидов.
Зона науглероживания
Температура в этой зоне достигает 1400-1500 °C. В этой зоне происходит науглероживание железа, образуется чугун.
Зона плавления
Нижняя часть печи, где происходит плавление чугуна и шлака. Температура в этой зоне достигает 1500-1600 °C.
Химические реакции
В доменной печи протекает множество химических реакций. Основные реакции:
- Сгорание кокса: C + O2 = CO2
- Восстановление оксидов железа:
- Fe2O3 + CO = 2FeO + CO2
- FeO + CO = Fe + CO2
- Fe2O3 + 3CO = 2Fe + 3CO2
- Образование шлака: CaO + SiO2 = CaSiO3
Выпуск чугуна и шлака
Жидкий чугун и шлак скапливаются в горне печи. Периодически чугун и шлак выпускаются через летки. Чугун направляется на дальнейшую переработку в сталь. Шлак используется в строительстве и других отраслях промышленности.
Факторы, влияющие на доменный процесс
На доменный процесс влияют множество факторов, которые можно разделить на несколько групп:
Качество шихты
Качество железной руды, кокса и флюса оказывает значительное влияние на эффективность доменного процесса. Важно использовать руду с высоким содержанием железа и низким содержанием вредных примесей. Кокс должен быть прочным, пористым и содержать минимальное количество серы и золы. Флюс должен обеспечивать хорошее шлакообразование.
Температурный режим
Поддержание оптимального температурного режима в печи имеет решающее значение для успешного протекания доменного процесса. Температура должна быть достаточно высокой для восстановления железа и плавления чугуна и шлака, но не слишком высокой, чтобы избежать перегрева печи.
Газодинамический режим
Равномерное распределение газов в печи обеспечивает хороший контакт между восстановителем и рудой. На газодинамический режим влияют размер частиц шихты, ее пористость и давление дутья.
Конструкция печи
Конструкция доменной печи также оказывает влияние на эффективность процесса. Важно, чтобы печь была правильно спроектирована и изготовлена из качественных материалов.
Экологические аспекты доменного процесса
Доменный процесс является одним из самых экологически грязных металлургических процессов. При доменном процессе выделяются вредные вещества, такие как оксиды серы, оксиды азота, пыль и углекислый газ.
Меры по снижению негативного воздействия на окружающую среду
Для снижения негативного воздействия доменного процесса на окружающую среду применяются различные меры:
- Очистка отходящих газов: Установка фильтров и скрубберов для удаления пыли и вредных веществ из отходящих газов.
- Утилизация доменного газа: Использование доменного газа в качестве топлива для производства электроэнергии и тепла.
- Использование современных технологий: Внедрение новых технологий, позволяющих снизить выбросы вредных веществ и повысить энергоэффективность процесса.
- Использование качественного сырья: Использование руды с низким содержанием вредных примесей и кокса с низким содержанием серы.
Перспективы развития доменного процесса
Доменный процесс продолжает оставаться основным способом производства чугуна. Однако, в связи с ужесточением экологических требований и необходимостью повышения энергоэффективности, доменный процесс постоянно совершенствуется.
Основные направления развития
Основные направления развития доменного процесса:
- Повышение эффективности использования кокса: Внедрение технологий, позволяющих снизить расход кокса на тонну чугуна.
- Использование альтернативных восстановителей: Разработка и внедрение технологий использования альтернативных восстановителей, таких как природный газ и уголь.
- Улавливание и утилизация углекислого газа: Разработка технологий улавливания и утилизации углекислого газа, выделяющегося при доменном процессе.
- Автоматизация и компьютеризация процесса: Внедрение систем автоматического управления и контроля доменным процессом.
Доменный процесс, несмотря на свою долгую историю, продолжает играть важную роль в современной металлургии. Постоянное совершенствование технологий и внедрение новых решений позволяют повысить эффективность процесса, снизить негативное воздействие на окружающую среду и обеспечить производство качественного чугуна для нужд промышленности.
