Доменный процесс – это сложный и многоступенчатый технологический цикл, лежащий в основе современного производства чугуна и стали. Он представляет собой высокотемпературную обработку железорудного сырья, целью которой является получение жидкого чугуна, являющегося полупродуктом для дальнейшего производства стали. Этот процесс, несмотря на свою вековую историю, постоянно совершенствуется, стремясь к повышению эффективности, снижению затрат и уменьшению негативного воздействия на окружающую среду. Изучение и понимание доменного процесса необходимо для металлургов, инженеров и всех, кто интересуется производством металлов.
Сущность Доменного Процесса
Доменный процесс, по сути, является восстановлением железа из его оксидов, содержащихся в железной руде. Восстановление происходит в доменной печи, огромном сооружении, предназначенном для непрерывной плавки руды, кокса и флюсов при высоких температурах. В результате химических реакций, происходящих внутри печи, образуется жидкий чугун, шлак и доменный газ.
Основные Стадии Доменного Процесса:
- Подготовка шихты: Эта стадия включает дробление, грохочение и окускование железной руды, кокса и флюсов. Цель – обеспечить оптимальный размер и прочность материалов для равномерного распределения газов и жидкостей в печи.
- Загрузка шихты в печь: Шихта загружается в печь сверху через загрузочное устройство, обеспечивающее равномерное распределение материалов по сечению печи.
- Восстановление железа: Внутри печи происходит последовательное восстановление оксидов железа под воздействием высоких температур и восстановителей, таких как оксид углерода и водород.
- Плавление и разделение продуктов: Расплавленные чугун и шлак скапливаются в горне печи, откуда периодически выпускаются через чугунную и шлаковую летки.
- Выпуск чугуна и шлака: Жидкий чугун и шлак выпускаются из печи в специальные ковши и транспортируются на дальнейшую переработку.
- Утилизация доменного газа: Доменный газ, образующийся в процессе плавки, собирается и используется в качестве топлива на металлургическом комбинате.
Компоненты Доменной Шихты
Состав шихты, загружаемой в доменную печь, играет ключевую роль в эффективности и качестве доменного процесса. Основными компонентами шихты являются:
Железная Руда:
Железная руда – это основной источник железа в доменном процессе. В качестве железной руды используются различные железосодержащие материалы, такие как:
- Магнетит (Fe3O4): Богатая руда, содержащая до 72% железа.
- Гематит (Fe2O3): Широко распространенная руда, содержащая до 70% железа.
- Лионит (Fe2O3·nH2O): Гидратированный оксид железа, содержащий до 60% железа.
- Сидерит (FeCO3): Карбонат железа, содержащий до 48% железа.
Качество железной руды определяется содержанием железа, вредных примесей (сера, фосфор, цинк, свинец) и физическими свойствами (пористость, прочность).
Кокс:
Кокс – это углеродистый материал, получаемый путем коксования каменного угля. Он выполняет несколько важных функций в доменном процессе:
- Топливо: Кокс является основным источником тепла в доменной печи.
- Восстановитель: Кокс участвует в восстановлении оксидов железа до металлического железа.
- Разрыхлитель: Кокс обеспечивает пористость шихты, облегчая прохождение газов через печь.
Качество кокса определяется его прочностью, зольностью, содержанием серы и летучих веществ.
Флюсы:
Флюсы – это материалы, добавляемые в шихту для образования шлака. Шлак необходим для удаления пустой породы из руды и вредных примесей из чугуна. В качестве флюсов используются:
- Известняк (CaCO3): Основной флюс, используемый для образования шлака.
- Доломит (CaMg(CO3)2): Используется для снижения вязкости шлака.
- Кварцит (SiO2): Используется для корректировки состава шлака.
Выбор флюсов зависит от состава руды и требуемого состава шлака.

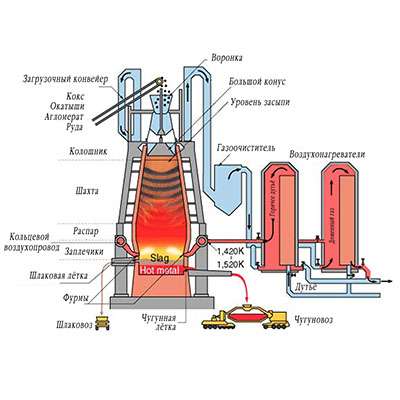

Доменная Печь: Конструкция и Принцип Действия
Доменная печь – это сложное инженерное сооружение, предназначенное для проведения доменного процесса. Она представляет собой вертикальный шахтный агрегат, футерованный огнеупорным кирпичом. Основные элементы доменной печи:
Шахта:
Шахта – это верхняя часть печи, в которой происходит нагрев и предварительное восстановление шихты. Форма шахты обычно коническая, расширяющаяся кверху.
Распар:
Распар – это средняя часть печи, в которой происходит основное восстановление железа. В этой зоне температура достигает максимума.
Заплечики:
Заплечики – это нижняя часть печи, в которой происходит плавление чугуна и шлака. Здесь расположены фурмы для подачи горячего дутья.
Горн:
Горн – это нижняя часть печи, в которой скапливаются жидкий чугун и шлак. В горне расположены чугунная и шлаковая летки.
Система Воздухонагревателей (Кауперы):
Система воздухонагревателей (кауперы) предназначена для нагрева воздуха, подаваемого в печь через фурмы. Нагрев воздуха до высоких температур (1000-1300 °C) позволяет повысить температуру в печи и снизить расход кокса.
Газоотводящая Система:
Газоотводящая система предназначена для сбора и очистки доменного газа. Доменный газ используется в качестве топлива на металлургическом комбинате.
Химические Реакции в Доменной Печи
Внутри доменной печи протекает множество сложных химических реакций, приводящих к восстановлению железа из его оксидов. Основные реакции:
Восстановление Железа Оксидом Углерода:
Это основной механизм восстановления железа в доменной печи. Реакции происходят в несколько стадий:
Fe2O3 + CO → 2FeO + CO2
FeO + CO → Fe + CO2
Восстановление Железа Водородом:
Водород, образующийся в печи при разложении водяного пара, также участвует в восстановлении железа:
Fe2O3 + 3H2 → 2Fe + 3H2O
Восстановление Кремния, Марганца и Фосфора:
Эти элементы также восстанавливаются из своих оксидов и переходят в чугун:
SiO2 + 2C → Si + 2CO
MnO + C → Mn + CO
P2O5 + 5C → 2P + 5CO
Реакции Образования Шлака:
Флюсы, такие как известняк, разлагаются при высоких температурах, образуя оксиды, которые взаимодействуют с пустой породой руды, образуя шлак:
CaCO3 → CaO + CO2
CaO + SiO2 → CaSiO3
Факторы, Влияющие на Доменный Процесс
На эффективность и стабильность доменного процесса влияет множество факторов, которые необходимо учитывать при управлении процессом:
Качество Шихты:
Качество руды, кокса и флюсов оказывает непосредственное влияние на производительность печи, расход кокса и качество чугуна. Важно контролировать содержание железа, вредных примесей и физические свойства шихты.
Температурный Режим:
Поддержание оптимального температурного режима в различных зонах печи является критически важным для эффективного восстановления железа и плавления продуктов. Температурный режим регулируется количеством и температурой подаваемого дутья.
Газодинамика:
Равномерное распределение газов по сечению печи обеспечивает оптимальный контакт между газами и твердыми материалами. Газодинамика зависит от размера и формы кусков шихты, а также от давления и скорости газов.
Давление в Печи:
Контроль давления в печи необходим для обеспечения стабильности процесса и предотвращения выбросов газа. Давление регулируется работой газоотводящей системы.
Состав Доменного Газа:
Анализ состава доменного газа позволяет контролировать ход процесса восстановления и эффективность использования кокса. Изменение состава газа может указывать на отклонения от нормального режима работы.
Современные Технологии в Доменном Производстве
Доменный процесс постоянно совершенствуется с целью повышения эффективности, снижения затрат и уменьшения негативного воздействия на окружающую среду. Современные технологии, применяемые в доменном производстве:
Вдувание Пылеугольного Топлива (ПУТ):
Вдувание ПУТ позволяет частично заменить кокс более дешевым углем, что снижает затраты на производство чугуна. ПУТ вдувается в печь через фурмы вместе с горячим дутьем.
Использование Кислородного Дутья:
Обогащение дутья кислородом позволяет повысить температуру в печи и снизить расход кокса. Использование кислородного дутья также увеличивает производительность печи.
Впрыск Природного Газа:
Впрыск природного газа в печь также позволяет снизить расход кокса и повысить температуру в зоне горения. Природный газ разлагается в печи с образованием водорода, который участвует в восстановлении железа.
Автоматизация и Компьютерное Управление:
Современные доменные печи оснащены автоматизированными системами управления, которые контролируют и регулируют все параметры процесса. Компьютерное моделирование позволяет оптимизировать процесс и прогнозировать его результаты.
Утилизация Тепла Доменного Газа:
Тепло доменного газа используется для производства электроэнергии и пара, что позволяет повысить энергоэффективность металлургического комбината. Для утилизации тепла доменного газа используются котлы-утилизаторы.
Экологические Аспекты Доменного Производства
Доменный процесс является одним из самых экологически неблагополучных производств. Основные экологические проблемы, связанные с доменным производством:
Выбросы Загрязняющих Веществ:
Доменный процесс сопровождается выбросами в атмосферу пыли, оксидов серы и азота, а также углекислого газа. Эти выбросы оказывают негативное воздействие на окружающую среду и здоровье человека.
Образование Отходов:
В процессе производства образуется большое количество шлака, который требует утилизации. Шлак может быть использован в строительстве дорог и производстве цемента.
Загрязнение Водных Ресурсов:
Сточные воды, образующиеся в процессе производства, содержат загрязняющие вещества, которые могут загрязнять водные ресурсы. Необходимо очищать сточные воды перед сбросом в водоемы.
Современные Экологические Решения:
Для снижения негативного воздействия на окружающую среду применяются следующие экологические решения:
- Установка пылегазоулавливающих устройств.
- Использование современных технологий очистки газов.
- Переработка и утилизация шлака.
- Внедрение замкнутых систем водоснабжения.
- Использование экологически чистого топлива.
Доменный процесс, несмотря на свою долгую историю, продолжает играть важную роль в современной металлургии. Понимание его сущности, химических процессов и факторов, влияющих на его эффективность, необходимо для дальнейшего развития и совершенствования этой технологии. Современные технологии и экологические решения позволяют снизить негативное воздействие доменного производства на окружающую среду и повысить его экономическую эффективность. Будущее доменного процесса связано с дальнейшим развитием технологий, автоматизацией управления и внедрением экологически чистых решений. Важно продолжать исследования и разработки в этой области для обеспечения устойчивого развития металлургической промышленности.
