Доменный процесс – это краеугольный камень современной металлургии, сложный и многоступенчатый технологический процесс, лежащий в основе производства чугуна. Этот процесс, уходящий корнями в древние времена, претерпел значительные изменения и усовершенствования, превратившись в высокоэффективный и экономичный способ получения ценного металла. Сегодня доменная печь является гигантским промышленным агрегатом, в котором происходят сложные физико-химические превращения, позволяющие извлечь железо из железосодержащих руд. Понимание доменного процесса необходимо для оценки перспектив развития металлургической промышленности и разработки новых технологий производства чугуна.
Сущность доменного процесса
Доменный процесс – это металлургический процесс восстановления железа из железосодержащих руд в доменной печи. В ходе этого процесса, который протекает при высоких температурах (до 2000 °C), руда, кокс и флюс загружаются в печь сверху, а снизу подается горячий дутьевой воздух, обогащенный кислородом. Под действием высокой температуры и восстановительной атмосферы оксиды железа, содержащиеся в руде, восстанавливаются до металлического железа, которое плавится и стекает в нижнюю часть печи. Образующиеся при этом шлаки, состоящие из оксидов кремния, алюминия, кальция и магния, также плавятся и образуют отдельный слой над чугуном. Чугун и шлак периодически выпускаются из печи.
Основные стадии доменного процесса
Доменный процесс можно условно разделить на несколько основных стадий, каждая из которых характеризуется определенными физико-химическими превращениями:
- Подготовка шихты: Измельчение и обогащение руды, окускование рудных концентратов (агломерация или окатышевание), подготовка кокса.
- Нагрев и восстановление: Нагрев шихты в верхней части печи и восстановление оксидов железа до низших оксидов и металлического железа.
- Науглероживание: Растворение углерода в металлическом железе и образование чугуна.
- Шлакообразование: Взаимодействие пустой породы руды и флюсов с образованием шлака.
- Плавление и разделение: Плавление чугуна и шлака, разделение их по плотности и выпуск из печи.
Материалы, используемые в доменном процессе
Для осуществления доменного процесса необходимы следующие основные материалы:
- Железорудное сырье: Железные руды (магнетит, гематит, лимонит, сидерит) или концентраты, полученные после обогащения руд.
- Кокс: Основной восстановитель и источник тепла в доменной печи.
- Флюсы: Материалы, добавляемые в шихту для образования легкоплавкого шлака (известняк, доломит, кварцит).
- Дутьевой воздух: Необходим для горения кокса и поддержания высокой температуры в печи.
Требования к железорудному сырью
Железорудное сырье должно отвечать ряду требований, обеспечивающих эффективное протекание доменного процесса. Важнейшие из них:
- Высокое содержание железа (не менее 50%).
- Низкое содержание вредных примесей (сера, фосфор, цинк, свинец).
- Определенная кусковатость (для обеспечения газопроницаемости шихты).
- Достаточная прочность (для предотвращения разрушения в процессе загрузки и нагрева).
- Определенная пористость (для облегчения восстановления железа).
Роль кокса в доменном процессе
Кокс играет ключевую роль в доменном процессе, выполняя несколько важных функций:
- Восстановитель: Кокс является основным восстановителем оксидов железа, превращая их в металлическое железо.
- Источник тепла: Сгорание кокса обеспечивает высокую температуру, необходимую для протекания доменного процесса.
- Разрыхлитель шихты: Кокс обеспечивает газопроницаемость шихты, облегчая прохождение дутьевого воздуха и отходящих газов.
- Источник углерода: Кокс является источником углерода, который растворяется в металлическом железе и образует чугун.
Назначение флюсов
Флюсы добавляются в шихту для образования легкоплавкого шлака, который выполняет следующие функции:
- Связывание пустой породы руды: Флюсы связывают пустую породу руды (оксиды кремния, алюминия, кальция и магния) в легкоплавкий шлак.
- Защита чугуна от окисления: Шлак покрывает слой чугуна и защищает его от окисления дутьевым воздухом.
- Удаление серы из чугуна: Шлак способствует удалению серы из чугуна, переходящей в шлак в виде сульфидов.
- Регулирование температуры в печи: Состав шлака влияет на температуру плавления, что позволяет регулировать температурный режим в печи.
Процессы, происходящие в доменной печи
В доменной печи протекают сложные физико-химические процессы, которые можно разделить на несколько зон в зависимости от температуры и состава газовой фазы:
Зона сушки и подогрева
В верхней части печи (температура 200-400 °C) происходит сушка и подогрев шихты. Влага, содержащаяся в руде, коксе и флюсах, испаряется и удаляется с отходящими газами. При этом происходит нагрев шихты до температуры, необходимой для начала восстановительных процессов.
Зона восстановления
В средней части печи (температура 400-1200 °C) происходит восстановление оксидов железа до низших оксидов и металлического железа. Восстановление осуществляется как прямым способом (углеродом кокса), так и косвенным способом (оксидом углерода, образующимся при горении кокса). Основные реакции восстановления:
- Fe2O3 + CO → 2FeO + CO2
- FeO + CO → Fe + CO2
- Fe2O3 + 3C → 2Fe + 3CO
- FeO + C → Fe + CO
Зона науглероживания и плавления
В нижней части печи (температура 1200-2000 °C) происходит науглероживание металлического железа и плавление чугуна. Железо растворяет углерод, образуя чугун с содержанием углерода 3-4,5%. Одновременно происходит плавление шлака и отделение его от чугуна. Расплавленные чугун и шлак стекают в горн печи.
Зона горения кокса
В самой нижней части печи (горне) происходит горение кокса в струе дутьевого воздуха. При этом образуется большое количество тепла, необходимого для поддержания высокой температуры в печи. Основная реакция горения:
- C + O2 → CO2
Образующийся углекислый газ CO2 поднимается вверх и взаимодействует с раскаленным коксом, образуя оксид углерода CO:
- CO2 + C → 2CO
Оксид углерода CO является основным восстановителем в доменной печи.

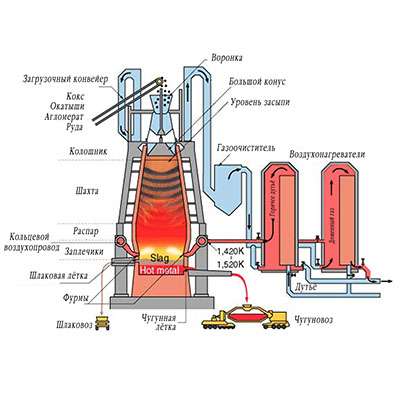

Конструкция доменной печи
Доменная печь – это сложный промышленный агрегат, состоящий из следующих основных элементов:
Фундамент
Фундамент является основанием печи и предназначен для передачи нагрузки от печи на грунт. Фундамент изготавливается из железобетона и имеет массивную конструкцию.
Горн
Горн – это нижняя часть печи, в которой скапливаются расплавленные чугун и шлак. Горн имеет цилиндрическую форму и футерован огнеупорным кирпичом. В горне располагаются летки для выпуска чугуна и шлака.
Заплечики
Заплечики – это расширяющаяся часть печи, расположенная над горном. Заплечики предназначены для увеличения объема печи и улучшения условий газораспределения.
Шахта
Шахта – это основная часть печи, в которой происходит восстановление железа. Шахта имеет коническую форму и футерована огнеупорным кирпичом.
Распар
Распар – это верхняя часть печи, в которой происходит загрузка шихты. Распар имеет расширяющуюся форму и оборудован загрузочным устройством.
Система охлаждения
Система охлаждения предназначена для защиты кожуха печи от перегрева. Система охлаждения состоит из водоохлаждаемых плит, расположенных по всей высоте печи.
Воздухонагреватели
Воздухонагреватели предназначены для нагрева дутьевого воздуха перед подачей в печь. Воздухонагреватели представляют собой регенеративные теплообменники, в которых горячие отходящие газы нагревают насадку, а затем через нее пропускается дутьевой воздух.
Газоочистка
Газоочистка предназначена для очистки отходящих газов от пыли и вредных примесей. Газоочистка состоит из пылеуловителей (циклонов, электрофильтров) и скрубберов.
Современные тенденции в доменном производстве
Современное доменное производство характеризуется следующими тенденциями:
- Увеличение объема доменных печей (до 5000 м3 и более).
- Использование высококачественного железорудного сырья (окатыши, агломерат).
- Вдувание в печь кислорода, природного газа, угольной пыли.
- Интенсификация доменного процесса за счет повышения температуры дутья и увеличения давления газа в печи.
- Автоматизация и компьютеризация управления доменным процессом.
- Утилизация отходящих газов и тепла.
Вдувание кислорода
Вдувание кислорода в доменную печь позволяет повысить температуру горения кокса и интенсифицировать восстановительные процессы. При этом снижается расход кокса и увеличивается производительность печи.
Вдувание природного газа и угольной пыли
Вдувание природного газа и угольной пыли в доменную печь позволяет частично заменить кокс более дешевыми видами топлива. При этом снижается себестоимость чугуна и уменьшается выброс вредных веществ в атмосферу.
Автоматизация и компьютеризация
Автоматизация и компьютеризация управления доменным процессом позволяют оптимизировать технологические параметры и повысить стабильность работы печи. При этом снижается расход материалов и повышается качество чугуна.
Экологические аспекты доменного производства
Доменный процесс является одним из наиболее экологически неблагоприятных производств в металлургии. Основные источники загрязнения окружающей среды:
- Выбросы отходящих газов, содержащих пыль, оксиды серы и азота, углекислый газ.
- Сброс сточных вод, содержащих взвешенные вещества, нефтепродукты, фенолы.
- Образование отходов (шлак, пыль газоочистки).
Для снижения негативного воздействия доменного производства на окружающую среду применяются следующие меры:
- Очистка отходящих газов от пыли и вредных примесей.
- Очистка сточных вод.
- Утилизация шлака и пыли газоочистки.
- Использование замкнутых систем водоснабжения.
- Внедрение энергосберегающих технологий.
Разрабатываются новые технологии производства чугуна, позволяющие существенно снизить выбросы вредных веществ в атмосферу и уменьшить образование отходов.
