Доменная печь – это сложное и высокотехнологичное устройство, предназначенное для выплавки чугуна из железорудного сырья. Этот процесс включает в себя целый комплекс физико-химических превращений, происходящих при высоких температурах и под воздействием восстановительной атмосферы. Эффективность работы доменной печи напрямую зависит от оптимального протекания этих процессов, а также от точного соблюдения технологических параметров. Понимание механизмов этих реакций необходимо для оптимизации производственного процесса, повышения качества чугуна и снижения энергозатрат. В данной статье мы подробно рассмотрим основные физико-химические процессы, происходящие в доменной печи, от подготовки сырья до получения готового продукта.
Подготовка сырья для доменной плавки
Перед загрузкой в доменную печь железорудное сырье, кокс и флюсы подвергаются тщательной подготовке. Это необходимо для обеспечения оптимальных условий для плавки и повышения эффективности процесса.
Подготовка железорудного сырья
Железорудное сырье, такое как гематит (Fe₂O₃), магнетит (Fe₃O₄) и лимонит (Fe₂O₃·nH₂O), содержит железо в виде оксидов. Для повышения содержания железа и улучшения технологических свойств руда подвергается обогащению. Обогащение может включать в себя различные методы, такие как:
- Дробление и измельчение: Уменьшение размера кусков руды для повышения поверхности реакции.
- Магнитная сепарация: Отделение магнитных фракций руды от пустой породы.
- Флотация: Разделение минералов на основе различий в их поверхностных свойствах.
- Окомкование и агломерация: Преобразование мелкой руды в крупные куски (окатыши или агломерат) для обеспечения газопроницаемости шихты в доменной печи.
Подготовка кокса
Кокс – это углеродистый материал, получаемый путем коксования каменного угля. Он выполняет в доменной печи три основные функции:
- Топливо: Обеспечивает тепловую энергию, необходимую для плавки.
- Восстановитель: Восстанавливает оксиды железа до металлического железа.
- Разрыхлитель: Обеспечивает газопроницаемость шихты.
Качество кокса оказывает существенное влияние на эффективность доменной плавки. Кокс должен обладать высокой прочностью, низкой зольностью и минимальным содержанием серы. Перед загрузкой в доменную печь кокс сортируется по размеру.
Подготовка флюсов
Флюсы – это материалы, добавляемые в шихту для образования шлака. Шлак связывает пустую породу руды и золу кокса, образуя легкоплавкую массу, которая отделяется от чугуна. В качестве флюсов обычно используют известняк (CaCO₃) и доломит (CaMg(CO₃)₂). Флюсы также предварительно дробятся и сортируются.

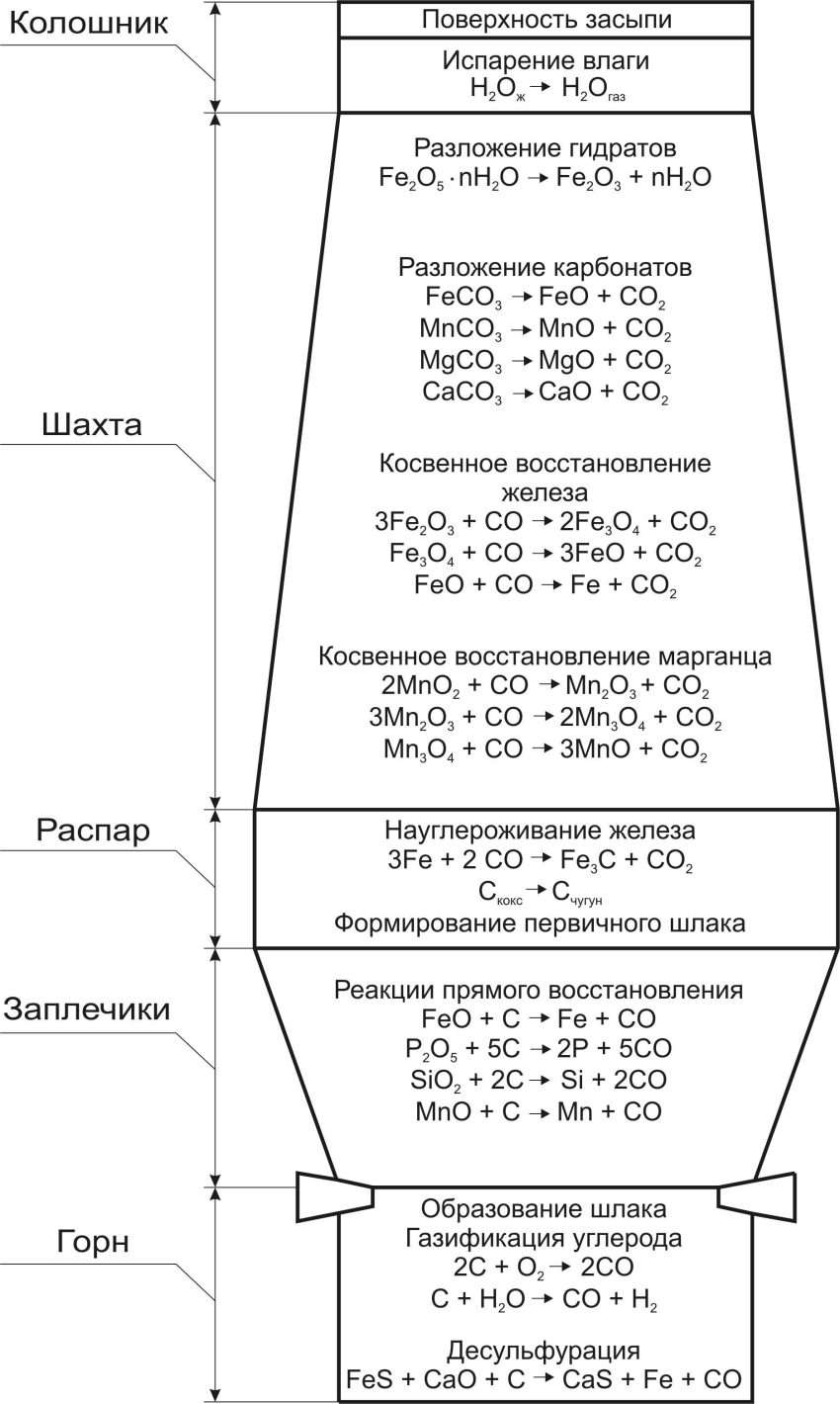

Зоны доменной печи и основные процессы
Внутри доменной печи можно выделить несколько основных зон, в каждой из которых протекают специфические физико-химические процессы. Эти зоны условно разделяются по температуре и составу газов.
Зона загрузки (колошник)
В верхней части доменной печи, в зоне загрузки (колошнике), температура относительно невысока (100-200 °C). Здесь происходит нагрев и сушка шихты. В этой зоне также начинается частичное разложение карбонатов, входящих в состав флюсов.
Реакция разложения известняка:
CaCO₃ (тв) → CaO (тв) + CO₂ (г)
Зона восстановления
Ниже зоны загрузки находится зона восстановления, где происходит восстановление оксидов железа до металлического железа. В этой зоне температура постепенно повышается от 200 °C до 1200 °C. Восстановление железа происходит в несколько стадий:
- Восстановление высших оксидов железа до низших:
3Fe₂O₃ + CO → 2Fe₃O₄ + CO₂
Fe₃O₄ + CO → 3FeO + CO₂
- Восстановление закиси железа (FeO) до металлического железа:
FeO + CO → Fe + CO₂
Восстановление железа может происходить не только с помощью оксида углерода (CO), но и с помощью водорода (H₂), который образуется при разложении водяного пара, содержащегося в дутье:
FeO + H₂ → Fe + H₂O
Восстановление водородом протекает быстрее, чем восстановление оксидом углерода, но доля водорода в восстановительном газе обычно невелика.
Зона науглероживания
В зоне науглероживания, расположенной ниже зоны восстановления, температура достигает 1200-1300 °C. Здесь происходит насыщение восстановленного железа углеродом, что приводит к образованию чугуна. Растворимость углерода в железе увеличивается с повышением температуры. Основная реакция науглероживания:
3Fe + 2CO → Fe₃C + CO₂
Карбид железа (Fe₃C) называется цементитом и является одной из основных составляющих чугуна.
Зона плавления
В зоне плавления, расположенной еще ниже, температура достигает 1300-1600 °C. Здесь происходит плавление науглероженного железа и образование первичного чугуна. Также в этой зоне происходит плавление шлака, который образуется из пустой породы руды, золы кокса и флюсов.
Зона горна
Самая нижняя часть доменной печи – горн. В горне скапливается жидкий чугун и шлак. Чугун имеет более высокую плотность, чем шлак, поэтому он находится в нижней части горна. Из горна периодически выпускают чугун и шлак через специальные летки.
Процессы в горне доменной печи
Горн доменной печи является критической зоной, где завершаются ключевые процессы и происходит разделение продуктов плавки. Здесь поддерживается самая высокая температура, необходимая для поддержания чугуна и шлака в жидком состоянии.
Разделение чугуна и шлака
Основной задачей горна является эффективное разделение чугуна и шлака. Разница в плотности между этими двумя жидкостями способствует их разделению. Чугун, как более плотный, оседает на дно горна, а шлак, как менее плотный, плавает на поверхности. Однако, для обеспечения полного разделения необходимо поддерживать оптимальную температуру и химический состав шлака.
Рафинирование чугуна
В горне также происходит частичное рафинирование чугуна, то есть удаление из него вредных примесей, таких как сера и фосфор. Эти примеси переходят в шлак. Рафинирование чугуна является важным процессом, так как он влияет на качество конечного продукта.
Реакции в шлаке
Шлак в горне играет важную роль в поддержании химического равновесия в печи. Он поглощает примеси из чугуна и регулирует состав газовой фазы. Состав шлака тщательно контролируется для обеспечения оптимальных условий для плавки. Пример реакции удаления серы:
FeS + CaO + C → CaS + Fe + CO
Сера из чугуна переходит в шлак в виде сульфида кальция (CaS).
Химизм доменного процесса: подробный анализ
Химизм доменного процесса представляет собой сложную совокупность реакций, протекающих между различными компонентами шихты и газовой фазы. Рассмотрим ключевые химические реакции более детально.
Восстановление оксидов железа
Восстановление оксидов железа является ключевым процессом в доменной печи. Как уже упоминалось, восстановление происходит в несколько стадий с участием оксида углерода (CO) и водорода (H₂). Однако, помимо этих основных восстановителей, в процессе могут участвовать и другие вещества, такие как железо, которое растворяется в чугуне.
Прямое восстановление оксидов железа углеродом также возможно, но протекает при более высоких температурах и играет менее значительную роль:
Fe₂O₃ + 3C → 2Fe + 3CO
Реакции шлакообразования
Реакции шлакообразования являются важными для удаления пустой породы руды и золы кокса из доменной печи. Шлак образуется в результате взаимодействия оксидов, входящих в состав руды и флюсов. Основными компонентами шлака являются оксиды кальция (CaO), магния (MgO), кремния (SiO₂) и алюминия (Al₂O₃).
Пример реакции шлакообразования:
CaO + SiO₂ → CaSiO₃
Образующийся силикат кальция (CaSiO₃) является одним из основных компонентов шлака.
Газовые реакции
Газовые реакции играют важную роль в доменном процессе. Основными газовыми реакциями являются:
- Конверсия оксида углерода:
CO + H₂O → CO₂ + H₂
- Разложение кокса:
C + O₂ → CO₂
CO₂ + C → 2CO
- Восстановление оксидов железа газообразными восстановителями:
Fe₂O₃ + 3CO → 2Fe + 3CO₂
Fe₂O₃ + 3H₂ → 2Fe + 3H₂O
Состав газовой фазы в доменной печи оказывает существенное влияние на скорость и полноту восстановления железа.
Факторы, влияющие на физико-химические процессы
Множество факторов влияют на протекание физико-химических процессов в доменной печи. Оптимизация этих факторов является ключевым условием для эффективной работы печи и получения качественного чугуна.
Температура
Температура является одним из важнейших факторов, влияющих на скорость и полноту протекания реакций. Повышение температуры ускоряет большинство реакций, но также может приводить к нежелательным побочным эффектам, таким как увеличение потерь тепла и разрушение футеровки печи.
Состав шихты
Состав шихты, то есть соотношение железорудного сырья, кокса и флюсов, оказывает существенное влияние на химический состав шлака и чугуна, а также на скорость восстановления железа. Оптимальный состав шихты определяется исходя из химического состава руды и требований к качеству чугуна.
Состав дутья
Состав дутья, то есть газа, подаваемого в нижнюю часть доменной печи, также оказывает влияние на процессы восстановления и горения кокса. Обогащение дутья кислородом повышает температуру горения кокса и ускоряет процесс восстановления железа. Добавление водяного пара в дутье увеличивает содержание водорода в восстановительном газе, что также способствует восстановлению железа.
Давление
Давление в доменной печи оказывает влияние на равновесие газовых реакций. Повышение давления способствует протеканию реакций с уменьшением объема газовой фазы. Однако, повышение давления также может приводить к увеличению энергозатрат на дутье.
Размер кусков шихты
Размер кусков шихты влияет на газопроницаемость шихты и скорость теплообмена. Слишком мелкие куски шихты могут затруднять прохождение газов через печь, а слишком крупные куски могут замедлять процесс нагрева и восстановления.
Моделирование доменного процесса
Для оптимизации работы доменной печи и прогнозирования результатов плавки используются различные математические модели. Эти модели позволяют учитывать влияние различных факторов на протекание физико-химических процессов.
Термодинамическое моделирование
Термодинамическое моделирование позволяет рассчитать равновесный состав газовой фазы и шлака при различных температурах и давлениях. Эти данные используются для оптимизации состава шихты и дутья.
Кинетическое моделирование
Кинетическое моделирование позволяет рассчитать скорость протекания различных реакций в доменной печи. Эти данные используются для оптимизации технологических параметров плавки, таких как температура и скорость подачи дутья.
Гидродинамическое моделирование
Гидродинамическое моделирование позволяет рассчитать распределение газов и твердых материалов в доменной печи. Эти данные используются для оптимизации конструкции печи и схемы загрузки шихты.
Современные тенденции в доменном производстве
Современное доменное производство характеризуется стремлением к повышению эффективности, снижению энергозатрат и уменьшению воздействия на окружающую среду. Для достижения этих целей используются различные инновационные технологии.
Вдувание пылеугольного топлива (ВПУ)
Вдувание пылеугольного топлива (ВПУ) позволяет частично заменить кокс более дешевым углем. Это снижает затраты на производство чугуна и уменьшает выбросы парниковых газов.
Использование кислородного дутья
Использование кислородного дутья повышает температуру горения кокса и ускоряет процесс восстановления железа. Это позволяет увеличить производительность печи и снизить удельный расход кокса.
Утилизация тепла отходящих газов
Утилизация тепла отходящих газов позволяет использовать тепло, которое в противном случае было бы потеряно. Это снижает энергозатраты на производство чугуна и уменьшает выбросы парниковых газов.
Автоматизация управления доменным процессом
Автоматизация управления доменным процессом позволяет поддерживать оптимальные технологические параметры плавки и снижать влияние человеческого фактора. Это повышает стабильность и эффективность работы печи.
В данной статье были рассмотрены основные физико-химические процессы, происходящие в доменной печи, начиная от подготовки сырья и заканчивая получением чугуна. Мы обсудили роль различных зон печи, химические реакции, влияющие факторы и современные тенденции в производстве. Надеемся, что данная информация будет полезна для специалистов и студентов, интересующихся доменным производством.
Описание: Рассмотрены основные физико-химические процессы, происходящие в доменной печи, включая подготовку сырья и современные технологии, применяемые в доменной плавке.
