Доменная печь – это сложное инженерное сооружение, предназначенное для выплавки чугуна из железорудного сырья. Процесс, происходящий внутри печи, представляет собой совокупность физико-химических реакций, протекающих при высоких температурах и под воздействием восстановительной среды. Понимание схемы процесса в доменной печи критически важно для оптимизации производства, повышения эффективности и улучшения качества конечного продукта. Эта статья подробно рассмотрит каждый этап процесса, начиная от подготовки шихты и заканчивая выпуском чугуна и шлака, предоставляя всесторонний обзор функционирования доменной печи.
Подготовка шихты для доменной печи
Шихта – это смесь материалов, загружаемых в доменную печь для выплавки чугуна. Она состоит из нескольких основных компонентов:
- Железорудное сырье: Основа шихты, представленная железными рудами (гематит, магнетит, лимонит, сидерит) или концентратами. Качество руды, содержание железа и наличие примесей напрямую влияют на эффективность процесса.
- Топливо: Кокс, получаемый из каменного угля, служит источником тепла и восстановителем железа из руды. Кокс должен обладать достаточной прочностью, пористостью и низкой зольностью.
- Флюсы: Известняк или доломит, добавляемые для связывания пустой породы руды и образования шлака. Флюсы обеспечивают удаление нежелательных примесей из чугуна.
- Возвратные отходы: Доменные шлаки и колошниковая пыль, повторно используемые в процессе.
Требования к железорудному сырью
Железорудное сырье должно соответствовать определенным требованиям для обеспечения оптимальной работы доменной печи:
- Высокое содержание железа (не менее 50-60%).
- Низкое содержание вредных примесей (сера, фосфор, цинк, щелочные металлы).
- Оптимальный размер кусков для обеспечения газопроницаемости шихты.
- Достаточная прочность для предотвращения разрушения при транспортировке и загрузке.
Для улучшения характеристик железорудного сырья применяются различные методы подготовки, такие как дробление, грохочение, обогащение (магнитная сепарация, флотация), окускование (агломерация, окатыши). Окускование необходимо для создания более крупных и прочных кусков руды, улучшающих газопроницаемость и снижающих унос пыли.
Процесс плавки в доменной печи
Процесс плавки в доменной печи является непрерывным и состоит из нескольких последовательных этапов, происходящих в различных зонах печи. Каждая зона характеризуется определенной температурой и химическим составом газовой среды.

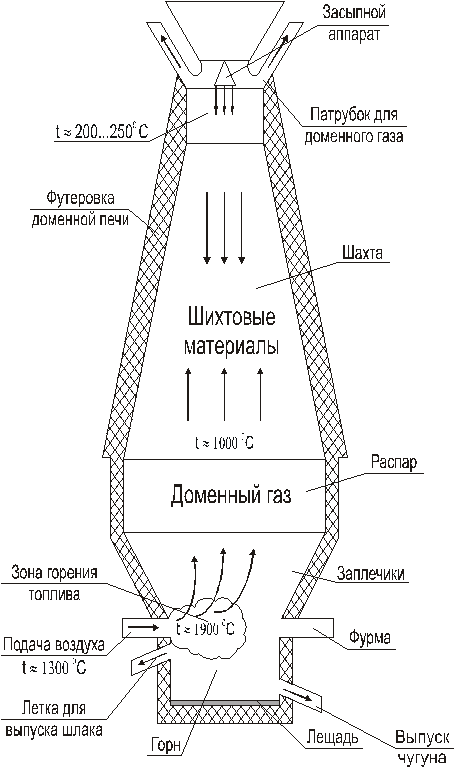

Зоны доменной печи
Доменная печь условно разделяется на несколько зон, отличающихся по температуре и протекающим процессам:
Зона загрузки (колошник)
Верхняя часть печи, куда загружается шихта. Температура здесь относительно низкая (100-200°C). В этой зоне происходит нагрев и частичная сушка шихты отходящими колошниковыми газами. Происходит также частичное восстановление оксидов железа до более низких степеней окисления.
Зона восстановления
Расположена ниже зоны загрузки. Температура повышается до 400-800°C. В этой зоне происходит основное восстановление оксидов железа до губчатого железа под действием монооксида углерода (CO) и водорода (H2). Реакции восстановления происходят по следующим схемам:
Fe2O3 + 3CO = 2Fe + 3CO2
Fe3O4 + 4CO = 3Fe + 4CO2
FeO + CO = Fe + CO2
Зона науглероживания
Температура в этой зоне достигает 900-1100°C. Губчатое железо науглероживается, то есть насыщается углеродом из кокса, образуя чугун. Одновременно происходит восстановление оксидов кремния, марганца и фосфора, переходящих в чугун.
Fe + C = FeC
Зона плавления
Температура достигает максимальных значений (1200-1500°C). В этой зоне происходит плавление чугуна и шлака. Чугун, как более тяжелый, стекает вниз печи, а шлак, как более легкий, всплывает на поверхность.
Зона горна
Нижняя часть печи, где скапливаются расплавленный чугун и шлак. Через фурмы, расположенные в горне, подается горячий дутье (нагретый воздух), необходимое для поддержания высокой температуры и горения кокса.
Химические реакции в доменной печи
В доменной печи протекает множество сложных химических реакций. Основные из них:
- Горение кокса: Кокс сгорает в зоне горна с образованием углекислого газа (CO2).
- Восстановление оксидов железа: Основная реакция, приводящая к получению железа.
- Шлакообразование: Взаимодействие флюсов с пустой породой руды с образованием шлака.
- Науглероживание железа: Насыщение железа углеродом с образованием чугуна.
- Восстановление примесей: Восстановление оксидов кремния, марганца и фосфора, переходящих в чугун.
Уравнение горения кокса:
C + O2 = CO2
Образующийся углекислый газ, поднимаясь вверх по печи, взаимодействует с раскаленным коксом, образуя монооксид углерода:
CO2 + C = 2CO
Монооксид углерода является основным восстановителем железа из руды.
Выпуск чугуна и шлака
Расплавленный чугун и шлак периодически выпускаются из доменной печи через специальные отверстия в горне. Выпуск чугуна называется выпуском чугуна, а выпуск шлака — выпуском шлака.
Процесс выпуска чугуна
Чугун выпускается через чугунную летку, расположенную в нижней части горна. Летка пробивается специальным инструментом, и расплавленный чугун вытекает в чугуновозы – специальные ковши, предназначенные для транспортировки чугуна на дальнейшую переработку.
Процесс выпуска шлака
Шлак выпускается через шлаковую летку, расположенную выше чугунной. Шлак вытекает в шлаковые ковши или в специальные отвалы, где он остывает и затвердевает. Шлак может быть использован в строительстве, производстве цемента и других отраслях.
Параметры доменного процесса
Эффективность работы доменной печи зависит от множества параметров, которые необходимо контролировать и регулировать. К основным параметрам относятся:
- Температура дутья: Повышение температуры дутья способствует интенсификации процесса горения кокса и увеличению производительности печи.
- Давление дутья: Оптимальное давление дутья обеспечивает равномерное распределение газов по сечению печи и улучшает газопроницаемость шихты.
- Расход кокса: Расход кокса влияет на температуру в печи и скорость восстановления оксидов железа.
- Состав колошниковых газов: Анализ состава колошниковых газов позволяет контролировать ход процесса и выявлять отклонения от нормального режима.
- Температура чугуна и шлака: Контроль температуры чугуна и шлака необходим для обеспечения их качественного выпуска.
Современные тенденции в доменном производстве
Современное доменное производство направлено на повышение эффективности, снижение затрат и уменьшение воздействия на окружающую среду. К основным тенденциям относятся:
Использование кислородного дутья
Замена части воздуха в дутье кислородом позволяет повысить температуру горения кокса и увеличить производительность печи. При этом снижается расход кокса и уменьшается выброс вредных веществ в атмосферу.
Вдувание пылеугольного топлива (ПУТ)
Вдувание ПУТ в фурмы доменной печи позволяет частично заменить кокс более дешевым топливом – углем. Это снижает затраты на производство чугуна и повышает экономическую эффективность процесса.
Использование предварительно восстановленного сырья
Загрузка в доменную печь предварительно восстановленного железорудного сырья (DRI – Direct Reduced Iron) позволяет снизить расход кокса и увеличить производительность печи. DRI получают путем восстановления железа из руды газообразными восстановителями (водородом, монооксидом углерода) в специальных установках.
Автоматизация и компьютеризация процесса
Внедрение автоматизированных систем управления позволяет более точно контролировать параметры доменного процесса, оптимизировать режим работы печи и повысить качество чугуна. Компьютерные модели позволяют прогнозировать поведение печи и принимать оперативные решения для поддержания стабильного и эффективного производства.
Преимущества и недостатки доменного процесса
Доменный процесс является основным способом производства чугуна, но он имеет свои преимущества и недостатки.
Преимущества
- Высокая производительность.
- Возможность переработки широкого спектра железорудного сырья.
- Относительно низкая стоимость производства чугуна.
Недостатки
- Высокий расход кокса.
- Значительные выбросы вредных веществ в атмосферу.
- Сложность управления процессом.
Схема процесса в доменной печи представляет собой сложный и взаимосвязанный комплекс физико-химических реакций, требующих точного контроля и управления. Понимание каждого этапа процесса, от подготовки шихты до выпуска чугуна и шлака, критически важно для обеспечения эффективной и стабильной работы печи. Современные тенденции направлены на повышение эффективности, снижение затрат и уменьшение воздействия на окружающую среду. Несмотря на появление новых технологий, доменный процесс остается основным способом производства чугуна в мире. Дальнейшее развитие доменного производства будет связано с внедрением новых технологий и материалов, позволяющих повысить эффективность и экологичность процесса.
Описание: Подробное описание схемы процесса в доменной печи, от подготовки шихты до выпуска чугуна, с акцентом на химические реакции и современные тенденции.
