Доменная печь – это сердце металлургического производства, где из железной руды получают чугун. Эффективность и стабильность работы доменной печи напрямую зависят от протекающих в ней восстановительных процессов. Эти процессы представляют собой сложную совокупность химических реакций, физических явлений и теплообмена, определяющих качество и количество выплавляемого чугуна. Понимание и оптимизация восстановительных процессов являются ключевыми задачами для повышения производительности и снижения себестоимости производства. В данной статье мы подробно рассмотрим основные аспекты восстановительных процессов в доменных печах, современные методы их контроля и управления, а также перспективные направления исследований в этой области.

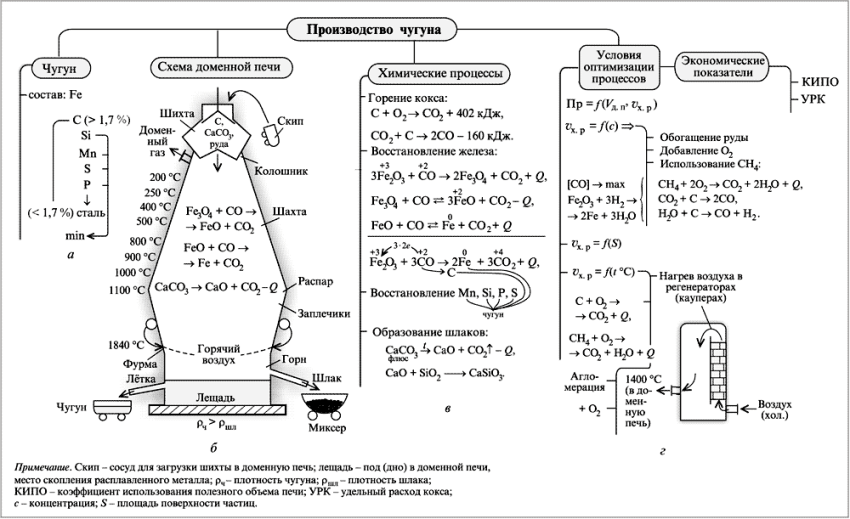

Основные восстановительные процессы в доменной печи
Восстановительные процессы в доменной печи представляют собой сложную систему взаимодействующих реакций. Основная задача этих реакций – восстановление железа из оксидов, содержащихся в железной руде. Кроме железа, в руде присутствуют и другие элементы, которые также могут участвовать в восстановительных процессах, влияя на состав и свойства чугуна.
Реакции прямого и косвенного восстановления
Восстановление железа в доменной печи происходит двумя основными путями: прямым и косвенным. Косвенное восстановление осуществляется оксидом углерода (CO), который образуется при сгорании кокса. Реакции косвенного восстановления протекают в верхней части печи, где температура относительно низкая.
Примеры реакций косвенного восстановления:
- Fe2O3 + CO → 2FeO + CO2
- Fe3O4 + CO → 3FeO + CO2
- FeO + CO → Fe + CO2
Прямое восстановление осуществляется твердым углеродом кокса. Эти реакции протекают в нижней части печи, где температура достигает высоких значений. Прямое восстановление требует больше энергии, чем косвенное, поэтому стремятся к максимальному использованию косвенного восстановления.
Пример реакции прямого восстановления:
- FeO + C → Fe + CO
Соотношение между прямым и косвенным восстановлением зависит от многих факторов, включая состав руды, температуру в печи и распределение газов. Оптимизация этих факторов позволяет снизить расход кокса и повысить производительность печи.
Роль кокса в восстановительных процессах
Кокс является основным источником углерода и тепла в доменной печи. Он выполняет несколько важных функций: обеспечивает восстановительную среду, создает пористую структуру шихты, способствующую прохождению газов, и поддерживает высокую температуру, необходимую для плавления железа. Качество кокса оказывает существенное влияние на ход восстановительных процессов. Прочный и малозольный кокс обеспечивает более стабильную работу печи и снижает расход кокса.
Влияние температуры на восстановительные процессы
Температура играет критическую роль в восстановительных процессах. С повышением температуры увеличивается скорость реакций восстановления, особенно прямого восстановления. Однако слишком высокая температура может привести к нежелательным явлениям, таким как образование тугоплавких соединений и увеличение потерь тепла. Оптимальное распределение температуры по высоте печи является важным условием эффективной работы.
Факторы, влияющие на эффективность восстановительных процессов
Эффективность восстановительных процессов в доменной печи определяется множеством факторов, которые можно условно разделить на несколько групп: характеристики шихтовых материалов, параметры дутья, конструктивные особенности печи и режим работы. Рассмотрим каждый из этих факторов более подробно.
Характеристики шихтовых материалов
Состав и свойства железной руды, кокса и флюсов оказывают существенное влияние на ход восстановительных процессов. Железная руда должна иметь высокое содержание железа, низкое содержание вредных примесей (сера, фосфор) и хорошую восстановимость. Кокс должен быть прочным, малозольным и с низким содержанием серы. Флюсы предназначены для образования шлака, который связывает пустую породу руды и удаляет вредные примеси. Правильный выбор и подготовка шихтовых материалов являются важным условием эффективной работы печи.
Параметры дутья
Дутье – это поток воздуха, подаваемый в нижнюю часть печи через фурмы. Параметры дутья, такие как расход, температура и влажность, оказывают большое влияние на распределение температуры и газов в печи, а также на скорость горения кокса. Предварительный подогрев дутья позволяет снизить расход кокса и повысить температуру в горне печи. Обогащение дутья кислородом также способствует интенсификации восстановительных процессов.
Конструктивные особенности печи
Конструкция доменной печи, включая размеры, форму и расположение фурм, влияет на распределение газов и температуры в печи. Современные доменные печи имеют сложную конструкцию, оптимизированную для обеспечения максимальной эффективности восстановительных процессов. Важным элементом конструкции является система охлаждения, которая позволяет поддерживать оптимальную температуру стенок печи и предотвращает их разрушение.
Режим работы печи
Режим работы печи, включающий частоту и объем выпуска чугуна и шлака, оказывает влияние на стабильность восстановительных процессов. Важно поддерживать равномерную загрузку печи и контролировать параметры процесса, такие как температура, давление и состав газов. Автоматизированные системы управления позволяют поддерживать оптимальный режим работы печи и минимизировать отклонения от заданных параметров.
Методы контроля и управления восстановительными процессами
Для обеспечения эффективной и стабильной работы доменной печи необходимо осуществлять постоянный контроль и управление восстановительными процессами. Современные методы контроля и управления включают в себя измерение различных параметров процесса, моделирование и оптимизацию режимов работы, а также использование автоматизированных систем управления.
Измерение параметров процесса
Для контроля восстановительных процессов необходимо измерять различные параметры, такие как температура, давление, состав газов, уровень шихты и расход материалов. Температура измеряется с помощью термопар, установленных в различных точках печи. Давление измеряется с помощью датчиков давления. Состав газов анализируется с помощью газоанализаторов. Уровень шихты контролируется с помощью уровнемеров. Расход материалов измеряется с помощью весовых дозаторов. Полученные данные используются для оценки состояния процесса и принятия решений по его управлению.
Моделирование и оптимизация режимов работы
Для оптимизации режимов работы доменной печи используются математические модели, которые описывают процессы, протекающие в печи. Модели позволяют прогнозировать поведение печи в различных условиях и выбирать оптимальные параметры работы. Для оптимизации режимов работы используются различные методы, такие как методы математического программирования и методы искусственного интеллекта. Моделирование и оптимизация позволяют снизить расход кокса, повысить производительность печи и улучшить качество чугуна.
Автоматизированные системы управления
Автоматизированные системы управления (АСУ) предназначены для автоматического поддержания заданного режима работы печи и минимизации отклонений от заданных параметров. АСУ включают в себя датчики, контроллеры, исполнительные механизмы и программное обеспечение. Датчики измеряют параметры процесса и передают данные в контроллер. Контроллер обрабатывает данные и формирует управляющие сигналы. Исполнительные механизмы, такие как клапаны и насосы, изменяют параметры процесса в соответствии с управляющими сигналами. Программное обеспечение обеспечивает взаимодействие между различными компонентами АСУ и реализует алгоритмы управления. Использование АСУ позволяет повысить стабильность и эффективность работы печи.
Современные тенденции в области восстановительных процессов
В настоящее время в области восстановительных процессов в доменных печах наблюдается ряд важных тенденций, направленных на повышение эффективности, снижение себестоимости и уменьшение воздействия на окружающую среду. К этим тенденциям относятся использование новых видов сырья, интенсификация восстановительных процессов и разработка новых технологий выплавки чугуна.
Использование новых видов сырья
Для снижения зависимости от традиционных видов сырья и уменьшения затрат на их транспортировку исследуются возможности использования новых видов сырья, таких как окатыши, агломерат, брикеты и отходы металлургического производства. Окатыши и агломерат изготавливаются из мелкой железной руды и имеют хорошие восстановительные свойства. Брикеты изготавливаются из железной руды и связующих материалов. Отходы металлургического производства, такие как шлак и пыль, могут быть переработаны и использованы в качестве сырья для доменной печи. Использование новых видов сырья позволяет снизить затраты на производство чугуна и уменьшить воздействие на окружающую среду.
Интенсификация восстановительных процессов
Для повышения производительности доменной печи и снижения расхода кокса применяются различные методы интенсификации восстановительных процессов, такие как повышение температуры дутья, обогащение дутья кислородом, вдувание пылеугольного топлива и использование плазменных технологий. Повышение температуры дутья позволяет снизить расход кокса и повысить температуру в горне печи. Обогащение дутья кислородом способствует интенсификации горения кокса и увеличению производительности печи. Вдувание пылеугольного топлива позволяет заменить часть кокса более дешевым углем. Плазменные технологии позволяют создать высокую температуру в горне печи и интенсифицировать восстановительные процессы. Интенсификация восстановительных процессов позволяет повысить производительность печи и снизить себестоимость производства чугуна.
В настоящее время разрабатываются новые технологии выплавки чугуна, которые позволяют исключить или значительно уменьшить использование кокса и снизить выбросы вредных веществ. К таким технологиям относятся технологии прямого восстановления железа (DRI) и технологии выплавки чугуна в электропечах. Технологии DRI позволяют получить железо из руды без использования кокса. Технологии выплавки чугуна в электропечах позволяют использовать электроэнергию вместо кокса для нагрева и восстановления железа. Разработка новых технологий выплавки чугуна является важным направлением исследований, направленным на повышение эффективности и экологичности металлургического производства.
Перспективы развития восстановительных процессов в доменных печах
Будущее восстановительных процессов в доменных печах связано с дальнейшим развитием технологий, направленных на повышение эффективности, снижение затрат и уменьшение воздействия на окружающую среду. К перспективным направлениям исследований относятся разработка новых видов сырья, оптимизация режимов работы печи, использование искусственного интеллекта и разработка новых технологий выплавки чугуна.
Разработка новых видов сырья
Продолжаются исследования по разработке новых видов сырья, таких как окатыши с улучшенными восстановительными свойствами, брикеты с добавлением органических связующих и использование отходов металлургического производства в качестве сырья для доменной печи. Разработка новых видов сырья позволит снизить затраты на производство чугуна и уменьшить воздействие на окружающую среду.
Оптимизация режимов работы печи
Продолжаются исследования по оптимизации режимов работы печи с использованием математических моделей и методов искусственного интеллекта. Оптимизация режимов работы позволит снизить расход кокса, повысить производительность печи и улучшить качество чугуна.
Использование искусственного интеллекта
Искусственный интеллект может быть использован для анализа больших объемов данных, поступающих от датчиков, установленных в печи, и для прогнозирования поведения печи в различных условиях. На основе прогнозов искусственный интеллект может формировать управляющие сигналы для поддержания оптимального режима работы печи. Использование искусственного интеллекта позволит повысить стабильность и эффективность работы печи.
Разработка новых технологий выплавки чугуна
Продолжаются исследования по разработке новых технологий выплавки чугуна, которые позволяют исключить или значительно уменьшить использование кокса и снизить выбросы вредных веществ. К таким технологиям относятся технологии прямого восстановления железа (DRI) и технологии выплавки чугуна в электропечах. Разработка новых технологий выплавки чугуна является важным направлением исследований, направленным на повышение эффективности и экологичности металлургического производства.
Описание: В статье рассматриваются основные **восстановительные процессы в доменных печах**, факторы, влияющие на их эффективность, методы контроля и управления, а также современные тенденции и перспективы развития.
