Выплавка чугуна – это сложный и многоступенчатый процесс, лежащий в основе современной металлургии. Он включает в себя целый ряд физико-химических реакций, происходящих в доменной печи при очень высоких температурах. Понимание этих доменных процессов критически важно для оптимизации производства, повышения качества чугуна и снижения негативного воздействия на окружающую среду. В этой статье мы подробно рассмотрим все ключевые аспекты этого важного промышленного процесса.
Что такое доменная печь и как она работает?
Доменная печь – это огромный, вертикально расположенный агрегат, предназначенный для выплавки чугуна из железорудного сырья. Печь обычно состоит из стального корпуса, футерованного огнеупорным кирпичом, который защищает его от высоких температур и агрессивного воздействия расплава. Внутри печи происходит сложный комплекс химических реакций, приводящих к восстановлению железа из руды и его последующему науглероживанию.

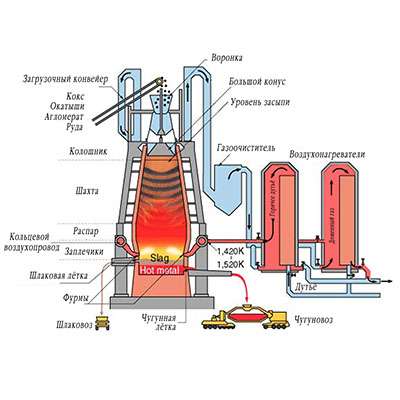

Основные части доменной печи:
- Загрузочное устройство: Служит для подачи шихты (железной руды, кокса и флюсов) в печь.
- Шахта: Основная часть печи, где происходит нагрев и восстановление руды.
- Распар: Зона, где газы поднимаются вверх, а твердые материалы опускаются вниз.
- Заплечики: Расширяющаяся часть печи, где происходит плавление руды.
- Горн: Нижняя часть печи, где скапливается жидкий чугун и шлак.
- Летки: Отверстия для выпуска чугуна и шлака.
- Фурмы: Отверстия в нижней части печи, через которые подается горячий воздух или кислород.
- Газоотвод: Система для отвода доменного газа, образующегося в процессе плавки.
Принцип работы доменной печи:
В доменную печь сверху загружают слоями шихту, состоящую из железорудного сырья (например, гематита Fe2O3 или магнетита Fe3O4), кокса (источника углерода и тепла) и флюсов (известняка CaCO3 или доломита CaMg(CO3)2), необходимых для образования шлака. Снизу в печь через фурмы подают горячий воздух, обогащенный кислородом. Кислород реагирует с коксом, образуя угарный газ (CO) и выделяя большое количество тепла. Угарный газ поднимается вверх по печи и восстанавливает железо из руды. Расплавленное железо стекает вниз и науглероживается, образуя чугун. Флюсы реагируют с пустой породой руды, образуя шлак, который всплывает на поверхность чугуна. Чугун и шлак периодически выпускают из печи через летки.
Химические реакции, происходящие в доменной печи
В доменной печи протекает целый ряд сложных химических реакций. Основными из них являются реакции восстановления железа из оксидов, науглероживание железа, а также реакции образования шлака. Понимание этих реакций необходимо для управления процессом плавки и получения чугуна требуемого качества.
Восстановление железа:
Восстановление железа происходит в несколько стадий. Сначала оксиды железа высших степеней окисления (Fe2O3 и Fe3O4) восстанавливаются до оксида железа (II) (FeO):
Fe2O3 + CO → 2FeO + CO2
Fe3O4 + CO → 3FeO + CO2
Затем оксид железа (II) восстанавливается до металлического железа:
FeO + CO → Fe + CO2
Восстановление железа может также происходить прямым путем, под действием твердого углерода:
FeO + C → Fe + CO
Науглероживание железа:
Расплавленное железо науглероживается, поглощая углерод из кокса. Содержание углерода в чугуне составляет от 2 до 4,5%. Углерод в чугуне находится в виде цементита (Fe3C) или графита (C). Форма, в которой находится углерод, влияет на свойства чугуна. Например, серый чугун содержит графит в виде пластин, что делает его более мягким и обрабатываемым, а белый чугун содержит цементит, что делает его более твердым и хрупким.
Fe + xC → FeCx
Образование шлака:
Шлак образуется в результате взаимодействия флюсов с пустой породой руды. Основными компонентами шлака являются оксиды кремния (SiO2), алюминия (Al2O3), кальция (CaO) и магния (MgO). Шлак играет важную роль в процессе плавки. Он защищает расплавленный чугун от окисления, удаляет вредные примеси (такие как сера и фосфор) и обеспечивает необходимую вязкость расплава.
CaO + SiO2 → CaSiO3
MgO + SiO2 → MgSiO3
Факторы, влияющие на доменные процессы
На доменные процессы влияет множество факторов, включая состав шихты, температуру, давление, состав дутья и геометрию печи. Оптимизация этих факторов позволяет повысить производительность печи, улучшить качество чугуна и снизить расход кокса.
Состав шихты:
Состав шихты оказывает существенное влияние на ход доменных процессов. Важно правильно подобрать соотношение железорудного сырья, кокса и флюсов. Содержание железа в руде должно быть достаточно высоким, а содержание вредных примесей (таких как сера и фосфор) – минимальным. Кокс должен обладать достаточной прочностью и низкой зольностью. Флюсы должны обеспечивать образование легкоплавкого и текучего шлака.
Температура:
Температура является одним из важнейших параметров, влияющих на доменные процессы. В различных зонах печи поддерживается разная температура. В верхней части печи температура составляет около 200°C, а в нижней части, в районе фурм, достигает 2000°C. Высокая температура необходима для протекания реакций восстановления железа и плавления руды.
Давление:
Давление в доменной печи обычно немного выше атмосферного. Повышенное давление способствует более полному восстановлению железа и снижению расхода кокса.
Состав дутья:
Состав дутья оказывает существенное влияние на ход доменных процессов. В дутье обычно добавляют кислород, природный газ или мазут. Обогащение дутья кислородом позволяет повысить температуру в печи и снизить расход кокса. Ввод природного газа или мазута позволяет снизить расход кокса и улучшить качество чугуна.
Геометрия печи:
Геометрия печи также влияет на ход доменных процессов. Форма и размеры печи должны обеспечивать равномерное распределение газов и твердых материалов, а также эффективный теплообмен.
Управление доменным процессом
Управление доменным процессом – это сложная задача, требующая постоянного контроля и регулирования параметров плавки. Для этого используются различные датчики и системы автоматического управления. Основными задачами управления доменным процессом являются:
- Поддержание оптимального теплового режима.
- Обеспечение равномерного распределения газов и твердых материалов.
- Контроль за составом шлака и чугуна.
- Снижение расхода кокса.
- Уменьшение выбросов вредных веществ в атмосферу.
Современные тенденции в доменном производстве
Современные тенденции в доменном производстве направлены на повышение производительности, улучшение качества чугуна и снижение негативного воздействия на окружающую среду. К основным направлениям развития доменного производства относятся:
Использование новых видов железорудного сырья:
В доменном производстве все шире используются окатыши и агломерат, которые обладают лучшими физико-химическими свойствами по сравнению с рудой. Окатыши и агломерат обеспечивают более равномерное распределение газов и твердых материалов в печи, что способствует более полному восстановлению железа.
Внедрение новых технологий вдувания топлива:
В доменном производстве все шире используются технологии вдувания пылеугольного топлива (ПУТ) и природного газа. Вдувание ПУТ позволяет снизить расход кокса и повысить производительность печи. Вдувание природного газа позволяет улучшить качество чугуна и снизить выбросы вредных веществ в атмосферу.
Применение новых систем автоматического управления:
В доменном производстве все шире используются системы автоматического управления, основанные на современных информационных технологиях. Эти системы позволяют в режиме реального времени контролировать и регулировать параметры плавки, что позволяет повысить производительность печи, улучшить качество чугуна и снизить расход кокса.
Использование энергии отходящих газов:
Энергия отходящих газов доменной печи может быть использована для производства электроэнергии или тепла. Это позволяет снизить энергозатраты на производство чугуна и уменьшить выбросы парниковых газов в атмосферу.
Перспективы развития доменного производства
Несмотря на развитие новых технологий выплавки стали, доменное производство по-прежнему остается одним из основных способов получения чугуна. В перспективе доменное производство будет развиваться в направлении повышения эффективности, экологичности и гибкости. Ожидается, что будут внедрены новые технологии, позволяющие использовать более дешевое и доступное железорудное сырье, снизить расход кокса и уменьшить выбросы вредных веществ в атмосферу. Также ожидается, что доменные печи будут более интегрированы с другими металлургическими процессами, такими как производство стали и прокат.
