Заземление оборудования: безопасность, акт и как не получить искру! ⚡

Заземление оборудования – это критически важный аспект обеспечения безопасности на любом предприятии, где используется электрооборудование. Правильно выполненное заземление предотвращает поражение электрическим током, снижает риск возникновения пожаров и обеспечивает надежную работу оборудования. Акт по заземлению оборудования является официальным документом, подтверждающим соответствие выполненных работ требованиям нормативных документов и стандартов. В этой статье мы подробно рассмотрим, что такое акт по заземлению, зачем он нужен, как его правильно составить и какие требования к нему предъявляются.

Содержание

Что такое акт по заземлению оборудования?

Акт по заземлению оборудования – это официальный документ, фиксирующий факт выполнения работ по заземлению электрооборудования и подтверждающий соответствие выполненных работ требованиям нормативных документов. Этот документ является неотъемлемой частью приемо-сдаточной документации и необходим для ввода оборудования в эксплуатацию. Он подтверждает, что заземление выполнено правильно и обеспечивает необходимый уровень защиты от поражения электрическим током.

Основные цели акта по заземлению:

Подтверждение факта выполнения работ по заземлению.
Оценка соответствия выполненных работ требованиям нормативных документов (ПУЭ, ГОСТ и др.).
Фиксация результатов измерений сопротивления заземления.
Обеспечение безопасности персонала, работающего с электрооборудованием.
Подтверждение готовности оборудования к безопасной эксплуатации.

Зачем нужен акт по заземлению?

Акт по заземлению оборудования выполняет несколько важных функций, обеспечивающих безопасность и надежность работы электрооборудования. Он необходим как для внутреннего контроля на предприятии, так и для предоставления контролирующим органам при проверках.

Основные причины необходимости акта по заземлению:

Обеспечение безопасности: Заземление защищает людей от поражения электрическим током в случае пробоя изоляции. Акт подтверждает, что заземление выполнено правильно и эффективно.
Соблюдение нормативных требований: Существуют строгие нормативные требования к заземлению электрооборудования. Акт является доказательством соответствия этим требованиям.
Предотвращение аварий: Правильное заземление снижает риск возникновения коротких замыканий и пожаров, связанных с электричеством.
Увеличение срока службы оборудования: Заземление защищает оборудование от перенапряжений и статического электричества, что продлевает срок его службы.
Юридическая защита: В случае аварии или несчастного случая акт по заземлению является важным юридическим документом, подтверждающим, что предприятие приняло все необходимые меры для обеспечения безопасности.

Нормативные документы, регулирующие заземление оборудования

Заземление электрооборудования регулируется рядом нормативных документов, которые устанавливают требования к проектированию, монтажу и эксплуатации заземляющих устройств. Основные из них:

Основные нормативные документы:

Правила устройства электроустановок (ПУЭ): Основной документ, определяющий требования к заземлению электроустановок напряжением до 1 кВ и выше.
ГОСТ 12.1.030-81 «Электробезопасность. Защитное заземление, зануление»: Определяет общие требования к защитному заземлению и занулению.
ГОСТ Р 50571.5.54-2013/МЭК 60364-5-54:2011 «Электроустановки низковольтные. Часть 5-54. Выбор и монтаж электрооборудования. Заземляющие проводники, защитные проводники и проводники уравнивания потенциалов»: Устанавливает требования к выбору и монтажу заземляющих проводников.
Технические регламенты Таможенного союза: Содержат требования к безопасности электрооборудования, в том числе к заземлению.
Другие отраслевые нормативные документы: Могут содержать дополнительные требования к заземлению специфического оборудования.

Основные этапы оформления акта по заземлению

Оформление акта по заземлению включает несколько этапов, начиная от подготовки к проведению работ и заканчивая подписанием акта и внесением его в техническую документацию. Важно тщательно соблюдать все требования и правила, чтобы обеспечить достоверность и юридическую значимость документа.

Этапы оформления акта:

Подготовка к проведению работ: Изучение проектной документации, составление плана работ, подготовка необходимых инструментов и оборудования.
Выполнение работ по заземлению: Монтаж заземляющих устройств, прокладка заземляющих проводников, подключение оборудования к заземляющему контуру.
Проверка выполненных работ: Визуальный осмотр, проверка качества соединений, измерение сопротивления заземления.
Составление акта по заземлению: Заполнение всех необходимых полей акта, внесение результатов измерений, подписание акта членами комиссии.
Внесение акта в техническую документацию: Приложение акта к паспорту оборудования, ведение журнала учета заземления.

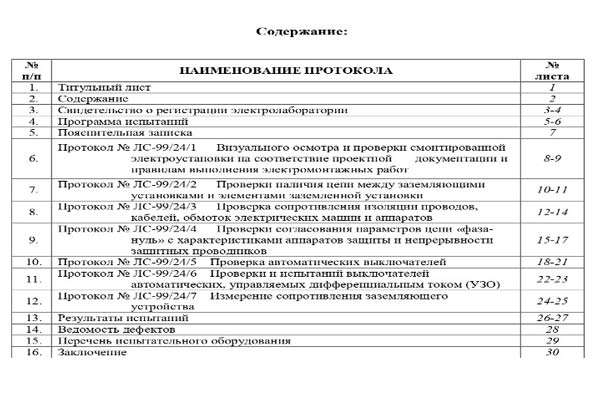

Содержание акта по заземлению оборудования: образец и пример заполнения

Акт по заземлению оборудования должен содержать определенный набор информации, позволяющий однозначно идентифицировать оборудование, выполненные работы и результаты измерений. Отсутствие каких-либо обязательных данных может привести к признанию акта недействительным.

Основные разделы акта по заземлению:

Заголовок: Указывается наименование документа – «Акт осмотра и проверки заземляющего устройства».
Дата и место составления: Указывается дата и место составления акта.
Сведения об организации: Указывается наименование организации, проводившей работы по заземлению, ее юридический адрес, контактные данные.
Сведения об оборудовании: Указывается наименование оборудования, его заводской номер, место установки.
Сведения о заземляющем устройстве: Указывается тип заземляющего устройства (контур, одиночный заземлитель), материал и размеры заземлителей, схема заземления.
Результаты измерений: Указывается сопротивление заземляющего устройства, измеренное прибором, его тип и номер, дата проведения измерений.
Подписи: Акт подписывается членами комиссии, проводившими проверку заземления.
Приложения: К акту могут прилагаться схемы заземления, протоколы измерений сопротивления заземления и другие документы.

Пример заполнения акта по заземлению:

(Образец акта представлен в виде текста, в реальном документе должны быть соответствующие таблицы и поля для заполнения)

АКТ ОСМОТРА И ПРОВЕРКИ ЗАЗЕМЛЯЮЩЕГО УСТРОЙСТВА

г. Москва «15» мая 2024 г.

Комиссия в составе:

Председатель: Иванов И.И. – Главный инженер ООО «Электромонтаж»
Члены комиссии: Петров П.П. – Инженер-электрик ООО «Электромонтаж», Сидоров С.С. – Представитель заказчика ООО «Завод»

составила настоящий акт о том, что произведен осмотр и проверка заземляющего устройства электрооборудования:

1. Наименование оборудования: Электродвигатель АИР160M4

2. Заводской номер: 1234567

3. Место установки: Цех №1, участок сборки

4. Сведения о заземляющем устройстве:

Тип заземляющего устройства: Контур заземления
Материал заземлителей: Сталь
Размеры заземлителей: Длина – 3 м, диаметр – 16 мм
Схема заземления: TN-C-S

5. Результаты измерений:

Сопротивление заземляющего устройства: 4 Ом
Прибор: Измеритель сопротивления заземления М416
Номер прибора: 7890123
Дата измерения: «15» мая 2024 г.

Заземляющее устройство соответствует требованиям ПУЭ и ГОСТ 12.1.030-81. Сопротивление заземления находится в пределах допустимых значений.

Подписи:

Председатель комиссии: Иванов И.И. ___________
Члены комиссии: Петров П.П. ___________, Сидоров С.С. ___________

Приложение: Протокол измерения сопротивления заземления №123 от 15.05.2024 г.

Основные ошибки при составлении акта по заземлению

При составлении акта по заземлению важно избегать распространенных ошибок, которые могут привести к признанию документа недействительным или к неправильной оценке состояния заземляющего устройства. Внимательность и знание нормативных требований помогут избежать этих ошибок.

Распространенные ошибки:

Неполные или неточные данные: Отсутствие информации об оборудовании, заземляющем устройстве или результатах измерений.
Неправильные результаты измерений: Ошибки при проведении измерений или неправильная интерпретация результатов.
Несоответствие нормативным требованиям: Выполнение работ с нарушением требований ПУЭ или ГОСТ.
Отсутствие подписей членов комиссии: Акт должен быть подписан всеми членами комиссии, проводившими проверку.
Отсутствие приложений: Не приложены необходимые документы, такие как схемы заземления или протоколы измерений.

Требования к оборудованию для измерения сопротивления заземления

Для проведения измерений сопротивления заземления необходимо использовать специализированное оборудование, которое должно соответствовать определенным требованиям. Правильный выбор и использование оборудования обеспечивают точность и достоверность результатов измерений.

Основные требования к оборудованию:

Точность измерений: Прибор должен обеспечивать необходимую точность измерений, соответствующую требованиям нормативных документов.
Наличие сертификата: Прибор должен иметь сертификат соответствия, подтверждающий его соответствие требованиям безопасности и точности.
Регулярная поверка: Прибор должен проходить регулярную поверку в установленном порядке.
Исправное состояние: Прибор должен быть в исправном состоянии и правильно откалиброван.
Наличие руководства по эксплуатации: Прибор должен иметь руководство по эксплуатации, содержащее информацию о правилах его использования и обслуживания.

Ответственность за нарушение требований к заземлению

Нарушение требований к заземлению электрооборудования может привести к серьезным последствиям, включая поражение электрическим током, пожары и повреждение оборудования. За нарушение этих требований предусмотрена административная и уголовная ответственность.

Виды ответственности:

Административная ответственность: Предусмотрена за нарушение правил и норм охраны труда и электробезопасности.
Уголовная ответственность: Предусмотрена за причинение тяжкого вреда здоровью или смерти человека в результате нарушения правил электробезопасности.
Дисциплинарная ответственность: Предусмотрена для работников, допустивших нарушения требований к заземлению.
Материальная ответственность: Предусмотрена за ущерб, причиненный предприятию в результате нарушения требований к заземлению.

Профилактические меры для поддержания заземления в исправном состоянии

Для обеспечения надежной работы заземляющего устройства необходимо регулярно проводить профилактические мероприятия, направленные на поддержание его в исправном состоянии. Эти мероприятия включают в себя визуальный осмотр, измерение сопротивления заземления и ремонт поврежденных элементов.

Основные профилактические мероприятия:

Визуальный осмотр: Регулярный осмотр заземляющих проводников, соединений и заземлителей на предмет коррозии, повреждений и обрывов.
Измерение сопротивления заземления: Периодическое измерение сопротивления заземления для контроля его соответствия нормативным требованиям.
Ремонт и замена поврежденных элементов: Своевременный ремонт или замена поврежденных заземляющих проводников, соединений и заземлителей.
Очистка от загрязнений: Очистка заземляющих устройств от грязи, пыли и других загрязнений, которые могут ухудшить контакт.
Ведение журнала учета: Ведение журнала учета проведения профилактических мероприятий и результатов измерений.

Правильное оформление и регулярная проверка актов заземления оборудования являются ключевыми элементами в обеспечении электробезопасности на предприятии. Строгое соблюдение нормативных требований и внимание к деталям позволяют предотвратить несчастные случаи и обеспечить надежную работу электрооборудования.
