Электронные счетчики электроэнергии: принцип работы, преимущества и недостатки

Электронные счетчики электроэнергии стали неотъемлемой частью нашей жизни, постепенно вытесняя устаревшие индукционные модели. Они предлагают множество преимуществ, включая более точный учет потребления, возможность многотарифного учета и дистанционную передачу данных. Однако, чтобы в полной мере использовать возможности электронного счетчика и избежать неприятностей, важно знать, как он работает, какие у него есть особенности и как правильно его обслуживать. В этой статье мы подробно рассмотрим все аспекты, связанные с электронными счетчиками электроэнергии, чтобы вы могли чувствовать себя уверенно и компетентно.

Принцип работы электронного счетчика

В отличие от индукционных счетчиков, использующих механические компоненты, электронные счетчики работают на основе микроэлектроники. Они измеряют ток и напряжение в электрической цепи, а затем умножают эти значения для вычисления активной мощности. Полученная мощность интегрируется по времени, чтобы определить общее потребление электроэнергии. Данные о потреблении отображаются на цифровом дисплее, который может быть либо жидкокристаллическим (LCD), либо светодиодным (LED).

Основные компоненты электронного счетчика:

• Датчики тока и напряжения: Преобразуют значения тока и напряжения в сигналы, пригодные для обработки микроконтроллером.
• Аналого-цифровой преобразователь (АЦП): Преобразует аналоговые сигналы от датчиков в цифровые данные.
• Микроконтроллер: Обрабатывает цифровые данные, вычисляет потребление электроэнергии и управляет дисплеем.
• Память: Хранит данные о потреблении электроэнергии за определенный период времени.
• Дисплей: Отображает текущее значение потребленной электроэнергии и другую информацию.
• Интерфейс связи: Обеспечивает возможность дистанционной передачи данных (например, через PLC, GSM, Ethernet).

Преимущества электронных счетчиков электроэнергии

Переход на электронные счетчики электроэнергии приносит ряд значительных преимуществ как для потребителей, так и для энергоснабжающих организаций. Эти преимущества обусловлены технологическими особенностями электронных устройств, которые обеспечивают более точный и удобный учет электроэнергии.

• Высокая точность учета: Электронные счетчики обеспечивают более точный учет потребления электроэнергии по сравнению с индукционными счетчиками, минимизируя погрешности и обеспечивая справедливый расчет за потребленную энергию.
• Многотарифный учет: Поддержка многотарифного учета позволяет учитывать потребление электроэнергии в разное время суток по разным тарифам, стимулируя потребителей к переносу энергоемких процессов на периоды с более низкими тарифами (например, ночное время).
• Дистанционная передача данных: Возможность дистанционной передачи данных позволяет энергоснабжающим организациям автоматически собирать показания счетчиков, исключая необходимость в посещении потребителей и уменьшая вероятность ошибок при ручном сборе данных.
• Защита от несанкционированного доступа: Многие электронные счетчики оснащены системами защиты от несанкционированного доступа, которые фиксируют попытки вмешательства в работу счетчика и предотвращают кражу электроэнергии.
• Расширенные функциональные возможности: Электронные счетчики могут предоставлять дополнительную информацию о параметрах электросети (напряжение, ток, частота), а также вести статистику потребления электроэнергии за различные периоды времени, что помогает потребителям анализировать свое энергопотребление и принимать меры по его оптимизации.

Недостатки электронных счетчиков электроэнергии

Несмотря на многочисленные преимущества, электронные счетчики электроэнергии также имеют некоторые недостатки, которые необходимо учитывать при их выборе и эксплуатации. Важно понимать эти недостатки, чтобы принимать обоснованные решения и избегать возможных проблем.

• Более высокая стоимость: Электронные счетчики, как правило, стоят дороже, чем индукционные счетчики, что может быть препятствием для их широкого распространения, особенно в регионах с низким уровнем доходов населения.
• Чувствительность к перепадам напряжения: Электронные компоненты счетчика более чувствительны к перепадам напряжения в электросети, что может привести к их повреждению или неправильной работе.
• Зависимость от электропитания: Для работы электронного счетчика необходимо электропитание, поэтому при отключении электроэнергии он перестает учитывать потребление, хотя в некоторых моделях предусмотрено резервное питание для сохранения данных.
• Риск сбоев программного обеспечения: Как и любое электронное устройство, электронный счетчик подвержен риску сбоев программного обеспечения, которые могут привести к неправильному учету электроэнергии или полной неработоспособности счетчика.
• Срок службы: Хотя электронные счетчики имеют длительный срок службы, он все же ограничен и может быть меньше, чем у индукционных счетчиков, особенно при эксплуатации в неблагоприятных условиях (высокая влажность, экстремальные температуры).

Как выбрать электронный счетчик электроэнергии

Выбор электронного счетчика электроэнергии – ответственная задача, требующая учета множества факторов. Необходимо учитывать потребности в учете электроэнергии, условия эксплуатации и бюджет. Правильный выбор обеспечит точный и надежный учет потребления электроэнергии на долгие годы.

Критерии выбора электронного счетчика:

• Тип сети: Выберите счетчик, соответствующий типу вашей электросети (однофазная или трехфазная).
• Номинальный ток: Определите номинальный ток, который будет протекать через счетчик, и выберите модель с соответствующим диапазоном измерений.
• Класс точности: Чем выше класс точности счетчика, тем меньше погрешность измерений. Для бытового использования обычно достаточно класса точности 2.0 или 1.0.
• Наличие многотарифного учета: Если вы планируете использовать многотарифный учет электроэнергии, выберите счетчик с поддержкой этой функции.
• Наличие интерфейса связи: Если вам необходима возможность дистанционной передачи данных, выберите счетчик с соответствующим интерфейсом связи (PLC, GSM, Ethernet).
• Степень защиты: Выберите счетчик со степенью защиты, соответствующей условиям эксплуатации (например, для установки на улице требуется более высокая степень защиты от влаги и пыли).
• Наличие защиты от несанкционированного доступа: Если вы опасаетесь кражи электроэнергии, выберите счетчик с системой защиты от несанкционированного доступа.
• Производитель: Отдавайте предпочтение счетчикам известных производителей, которые имеют хорошую репутацию и предоставляют гарантийное обслуживание.
• Цена: Сравните цены на различные модели счетчиков и выберите оптимальный вариант, сочетающий в себе необходимые функциональные возможности и приемлемую стоимость.

Установка электронного счетчика электроэнергии

Установка электронного счетчика электроэнергии должна выполняться квалифицированным электриком, имеющим соответствующий опыт и допуск к работе с электрооборудованием. Неправильная установка может привести к неправильной работе счетчика, поражению электрическим током или даже пожару.

Этапы установки электронного счетчика:

1. Отключение электропитания: Перед началом работ необходимо отключить электропитание в квартире или доме.
2. Демонтаж старого счетчика: Аккуратно демонтируйте старый счетчик, соблюдая меры предосторожности.
3. Установка нового счетчика: Установите новый счетчик на место старого, надежно закрепив его.

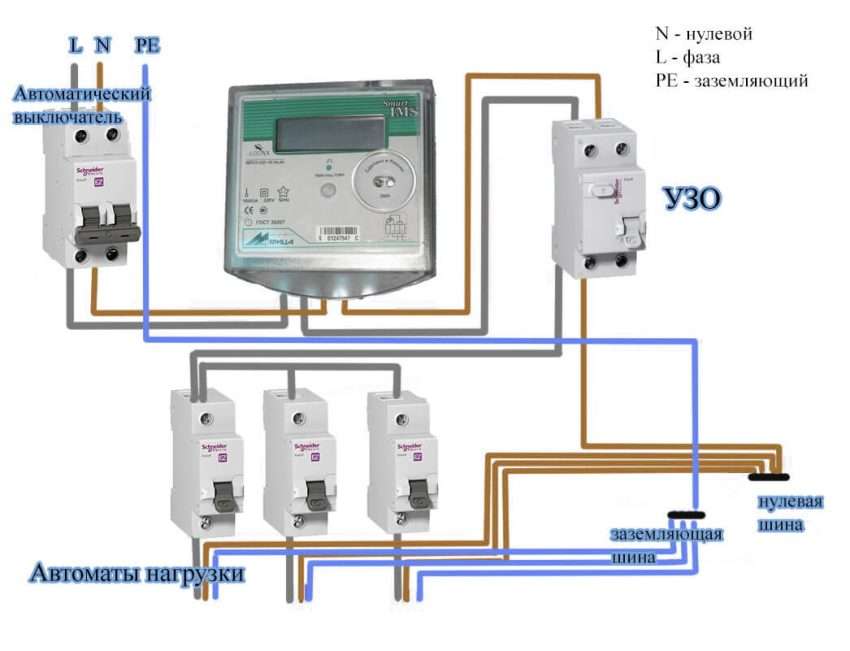

4. Подключение проводов: Подключите провода к счетчику в соответствии со схемой подключения, указанной в паспорте счетчика.
5. Проверка правильности подключения: Проверьте правильность подключения проводов, убедитесь, что все соединения надежны.
6. Включение электропитания: Включите электропитание и убедитесь, что счетчик работает правильно.
7. Опломбирование счетчика: Опломбируйте счетчик, чтобы предотвратить несанкционированный доступ.
8. Оформление документов: Оформите необходимые документы, подтверждающие установку и опломбирование счетчика.

Обслуживание электронного счетчика электроэнергии

Электронные счетчики электроэнергии, как правило, не требуют сложного обслуживания. Однако, для обеспечения их надежной и долговечной работы необходимо соблюдать некоторые простые правила. Регулярный осмотр и своевременное выявление проблем помогут избежать серьезных поломок и обеспечить точный учет электроэнергии.

Рекомендации по обслуживанию электронного счетчика:

• Регулярный осмотр: Периодически осматривайте счетчик на предмет механических повреждений, трещин, сколов.
• Проверка показаний: Регулярно проверяйте показания счетчика и сравнивайте их с данными в квитанциях об оплате электроэнергии.
• Очистка от пыли и грязи: Периодически очищайте счетчик от пыли и грязи мягкой сухой тканью.
• Проверка контактов: Периодически проверяйте надежность контактов проводов, подключенных к счетчику.
• Обращение к специалистам: При обнаружении каких-либо неисправностей или отклонений в работе счетчика немедленно обращайтесь к квалифицированным специалистам.

Возможные неисправности электронных счетчиков электроэнергии

Несмотря на свою надежность, электронные счетчики электроэнергии могут выходить из строя по различным причинам. Важно знать основные признаки неисправностей, чтобы своевременно принять меры и избежать проблем с учетом электроэнергии.

Признаки неисправности электронного счетчика:

• Неправильные показания: Счетчик показывает неверные показания, которые существенно отличаются от реального потребления электроэнергии.
• Отсутствие показаний: На дисплее счетчика не отображаются показания, дисплей не работает.
• Мигание индикаторов: Индикаторы на счетчике мигают ненормально, что может указывать на внутреннюю неисправность.
• Повреждение корпуса: Корпус счетчика имеет механические повреждения, трещины, сколы.
• Посторонние звуки: Счетчик издает посторонние звуки (гудение, треск), что может указывать на неисправность внутренних компонентов.
• Самопроизвольное отключение: Счетчик самопроизвольно отключается, что может быть связано с перегрузкой или внутренней неисправностью.

При обнаружении любого из этих признаков необходимо немедленно обратиться в энергоснабжающую организацию для проведения диагностики и ремонта или замены счетчика. Не пытайтесь самостоятельно ремонтировать счетчик, это может быть опасно и привести к поражению электрическим током.

Действия при обнаружении неисправности

Если вы заметили какие-либо признаки неисправности электронного счетчика, важно немедленно предпринять следующие действия. Своевременное обращение к специалистам поможет избежать дополнительных проблем и финансовых потерь.

1. Зафиксируйте показания: Сразу же зафиксируйте текущие показания счетчика, чтобы иметь возможность сравнить их с показаниями после ремонта или замены.
2. Сообщите в энергоснабжающую организацию: Немедленно сообщите о неисправности в энергоснабжающую организацию. Укажите модель счетчика, его серийный номер и подробно опишите признаки неисправности.
3. Следуйте инструкциям энергоснабжающей организации: Сотрудники энергоснабжающей организации предоставят вам дальнейшие инструкции, касающиеся диагностики, ремонта или замены счетчика.
4. Дождитесь прибытия специалиста: Дождитесь прибытия специалиста энергоснабжающей организации для проведения диагностики счетчика. Не пытайтесь самостоятельно ремонтировать или вскрывать счетчик.
5. Оформите акт: После диагностики и ремонта или замены счетчика обязательно оформите акт, в котором будут указаны причины неисправности, произведенные работы и новые показания счетчика.

Соблюдение этих простых правил поможет вам избежать проблем с учетом электроэнергии и обеспечить своевременное устранение неисправностей электронного счетчика.

Электронные счетчики электроэнергии – это современные и эффективные устройства, обеспечивающие точный учет потребления электроэнергии. Они обладают множеством преимуществ по сравнению с устаревшими индукционными моделями, однако требуют внимательного отношения и своевременного обслуживания. Знание принципов работы, особенностей эксплуатации и возможных неисправностей электронных счетчиков поможет вам избежать проблем и в полной мере использовать их возможности.

Электронные счетчики являются важной частью современной системы учета электроэнергии. Знание особенностей их работы, преимуществ и недостатков позволяет потребителям более осознанно подходить к вопросам энергосбережения и контроля за расходами. Соблюдение правил эксплуатации и своевременное обращение к специалистам при возникновении проблем обеспечит надежную и точную работу счетчика. В конечном итоге, правильное использование электронных счетчиков способствует более эффективному управлению энергопотреблением и экономии средств.

Описание: В этой статье рассмотрены ключевые аспекты работы, выбора и обслуживания электронного счетчика электроэнергии, чтобы помочь читателю разобраться с его особенностями.
