Литейное оборудование для металла играет критически важную роль в современной промышленности, обеспечивая возможность производства широкого спектра изделий – от простых деталей до сложных компонентов. Без него невозможно представить себе машиностроение, автомобилестроение, авиационную и космическую отрасли, а также многие другие сектора экономики. В этой статье мы подробно рассмотрим различные типы литейного оборудования, их особенности, преимущества и недостатки, а также тенденции развития этой важной области.
Классификация Литейного Оборудования
Литейное оборудование можно классифицировать по нескольким основным признакам, включая тип используемого процесса литья, вид металла и степень автоматизации. Рассмотрим основные категории:
По типу процесса литья:
- Оборудование для литья в песчаные формы: Это наиболее распространенный и универсальный метод, подходящий для производства деталей различной сложности и размеров.
- Оборудование для литья по выплавляемым моделям: Обеспечивает высокую точность и качество поверхности отливок, но требует более сложных технологических процессов.
- Оборудование для литья под давлением: Используется для массового производства деталей из цветных металлов и сплавов с высокой точностью и минимальной пористостью.
- Оборудование для литья в кокиль: Подходит для производства деталей с хорошей структурой и механическими свойствами, но требует более дорогостоящих форм.
- Оборудование для центробежного литья: Обеспечивает высокую плотность и однородность отливок, особенно при производстве труб и втулок.
По виду металла:
- Оборудование для литья черных металлов (чугун, сталь): Отличается высокой производительностью и приспособленностью к высоким температурам.
- Оборудование для литья цветных металлов (алюминий, медь, цинк): Требует более точного контроля температуры и состава сплава.
По степени автоматизации:
- Ручное литейное оборудование: Простое и недорогое, но требует высокой квалификации рабочих.
- Полуавтоматическое литейное оборудование: Частично автоматизировано, что повышает производительность и снижает риск ошибок.
- Автоматическое литейное оборудование: Полностью автоматизировано, обеспечивает максимальную производительность и стабильное качество отливок.
Основные Типы Литейного Оборудования
Рассмотрим более подробно основные типы литейного оборудования и их характеристики:

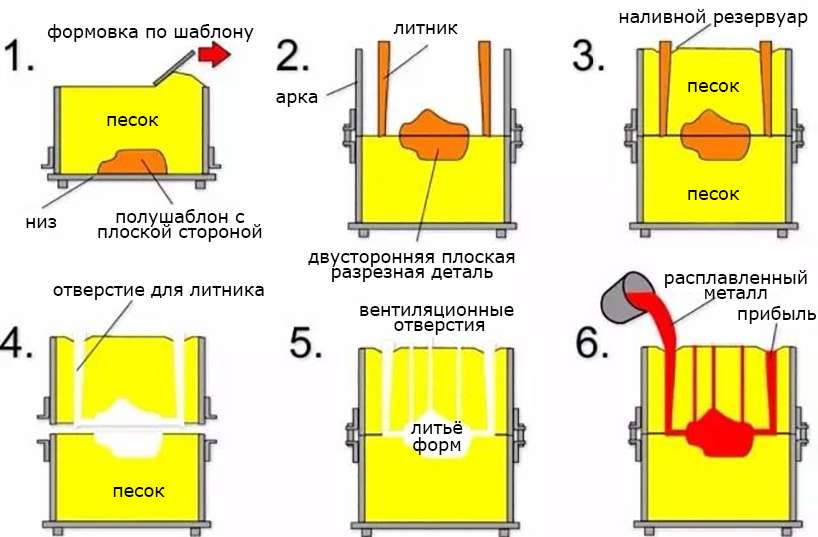

Оборудование для литья в песчаные формы:
Этот тип оборудования включает в себя:
- Смесители формовочных смесей: Обеспечивают приготовление качественной формовочной смеси из песка, связующих материалов и добавок.
- Формовочные машины: Предназначены для изготовления песчаных форм различной сложности и размеров. Существуют различные типы формовочных машин, включая ручные, пневматические, гидравлические и автоматические.
- Стержневые ящики: Используются для изготовления стержней, которые формируют внутренние полости в отливках.
- Заливочные ковши: Предназначены для транспортировки и заливки расплавленного металла в формы.
- Выбивные решетки: Используются для извлечения отливок из форм после затвердевания металла.
- Очистное оборудование: Предназначено для удаления остатков формовочной смеси и окалины с поверхности отливок.
Преимущества: Универсальность, возможность производства деталей различной сложности и размеров, относительно низкая стоимость.
Недостатки: Относительно низкая точность и качество поверхности отливок, высокая трудоемкость процесса.
Оборудование для литья по выплавляемым моделям:
Этот тип оборудования включает в себя:
- Оборудование для изготовления восковых моделей: Предназначено для производства точных восковых моделей, которые затем используются для изготовления керамических форм.
- Оборудование для изготовления керамических форм: Используется для нанесения керамической суспензии на восковые модели и обжига форм.
- Автоклавы для удаления воска: Предназначены для удаления воска из керамических форм под давлением.
- Печи для прокалки форм: Используются для прокалки керамических форм перед заливкой металла.
- Плавильные печи: Предназначены для плавки металла.
- Заливочные установки: Используются для заливки расплавленного металла в керамические формы.
- Оборудование для удаления керамики: Предназначено для удаления керамики с поверхности отливок.
Преимущества: Высокая точность и качество поверхности отливок, возможность производства деталей сложной формы.
Недостатки: Высокая стоимость оборудования и технологического процесса, ограниченный размер отливок.
Оборудование для литья под давлением:
Этот тип оборудования включает в себя:
- Машины для литья под давлением: Предназначены для заливки расплавленного металла в формы под высоким давлением. Существуют машины с горячей и холодной камерой прессования.
- Пресс-формы: Используются для формирования отливок. Пресс-формы должны обладать высокой прочностью и износостойкостью.
- Плавильные печи: Предназначены для плавки металла.
- Системы охлаждения: Используются для охлаждения пресс-форм и ускорения затвердевания отливок.
- Оборудование для обрезки литников: Предназначено для удаления литников с поверхности отливок.
Преимущества: Высокая производительность, высокая точность и качество поверхности отливок, возможность производства деталей сложной формы, минимальная пористость.
Недостатки: Высокая стоимость оборудования и пресс-форм, ограниченный выбор материалов (в основном цветные металлы и сплавы).
Оборудование для литья в кокиль:
Этот тип оборудования включает в себя:
- Кокили: Многоразовые металлические формы, используемые для заливки расплавленного металла.
- Машины для литья в кокиль: Предназначены для заливки расплавленного металла в кокили.
- Плавильные печи: Предназначены для плавки металла.
- Системы охлаждения: Используются для охлаждения кокилей и ускорения затвердевания отливок.
- Оборудование для извлечения отливок: Предназначено для извлечения отливок из кокилей.
Преимущества: Хорошая структура и механические свойства отливок, относительно высокая производительность.
Недостатки: Высокая стоимость кокилей, ограниченный выбор материалов (в основном цветные металлы и чугун).
Оборудование для центробежного литья:
Этот тип оборудования включает в себя:
- Центробежные машины: Предназначены для заливки расплавленного металла во вращающиеся формы.
- Формы: Используются для формирования отливок. Формы могут быть металлическими или керамическими.
- Плавильные печи: Предназначены для плавки металла.
- Системы охлаждения: Используются для охлаждения форм и ускорения затвердевания отливок.
Преимущества: Высокая плотность и однородность отливок, особенно при производстве труб и втулок, возможность производства деталей сложной формы.
Недостатки: Ограниченный выбор материалов, сложность контроля процесса.
Выбор Литейного Оборудования
Выбор литейного оборудования зависит от множества факторов, включая тип производимых деталей, объем производства, требуемую точность и качество поверхности отливок, доступный бюджет и квалификацию персонала. При выборе оборудования необходимо учитывать следующие аспекты:
Тип производимых деталей:
Для производства простых деталей небольшого размера можно использовать ручное литейное оборудование или полуавтоматические машины. Для производства сложных деталей с высокой точностью и качеством поверхности необходимо использовать автоматическое оборудование для литья по выплавляемым моделям или литья под давлением.
Объем производства:
Для мелкосерийного производства можно использовать ручное литейное оборудование или полуавтоматические машины. Для массового производства необходимо использовать автоматическое оборудование.
Требуемая точность и качество поверхности отливок:
Если требуется высокая точность и качество поверхности отливок, необходимо использовать оборудование для литья по выплавляемым моделям или литья под давлением.
Доступный бюджет:
Стоимость литейного оборудования может варьироваться в широких пределах. При выборе оборудования необходимо учитывать доступный бюджет.
Квалификация персонала:
Для работы с автоматическим литейным оборудованием требуется высококвалифицированный персонал.
Тенденции Развития Литейного Оборудования
В последние годы наблюдается ряд тенденций в развитии литейного оборудования, направленных на повышение производительности, точности и качества отливок, а также на снижение затрат и негативного воздействия на окружающую среду:
- Автоматизация и роботизация: Внедрение автоматизированных систем управления и роботизированных комплексов позволяет значительно повысить производительность и стабильность процесса литья, а также снизить трудозатраты и риск ошибок.
- Разработка новых материалов для форм: Использование новых материалов для форм, таких как керамические материалы и композиты, позволяет повысить точность и качество поверхности отливок, а также увеличить срок службы форм.
- Применение аддитивных технологий: Аддитивные технологии (3D-печать) используются для изготовления сложных форм и стержней, что позволяет расширить возможности литья и снизить затраты на производство оснастки.
- Разработка энергоэффективного оборудования: Разработка и внедрение энергоэффективного литейного оборудования позволяет снизить потребление энергии и выбросы вредных веществ в атмосферу.
- Цифровизация и использование искусственного интеллекта: Внедрение систем мониторинга и управления на основе искусственного интеллекта позволяет оптимизировать процесс литья, прогнозировать возможные дефекты и повышать качество отливок.
Современные Технологии в Литейном Производстве
Современное литейное производство активно внедряет передовые технологии, позволяющие достигать новых уровней эффективности и качества. Среди наиболее значимых можно выделить следующие:
Моделирование литейных процессов:
Использование программного обеспечения для моделирования литейных процессов позволяет оптимизировать конструкцию отливок и технологию литья, выявлять возможные дефекты и предотвращать их возникновение. Это значительно сокращает время и затраты на разработку новых изделий и повышает качество продукции.
Контроль качества в режиме реального времени:
Внедрение систем контроля качества в режиме реального времени позволяет отслеживать параметры процесса литья и выявлять отклонения от нормы, что позволяет оперативно корректировать технологию и предотвращать выпуск бракованных изделий. Это значительно повышает стабильность процесса и снижает потери.
Использование промышленных роботов:
Промышленные роботы используются для выполнения различных операций в литейном производстве, таких как заливка металла, извлечение отливок из форм, очистка и обработка поверхности. Это позволяет повысить производительность, снизить трудозатраты и улучшить условия труда.
Интернет вещей (IoT) в литейном производстве:
Подключение литейного оборудования к сети Интернет позволяет собирать и анализировать данные о работе оборудования, выявлять возможные проблемы и проводить профилактическое обслуживание. Это повышает надежность оборудования и снижает затраты на ремонт.
Использование новых материалов:
В литейном производстве активно используются новые материалы, такие как высокопрочные чугуны, алюминиевые и магниевые сплавы, а также композиционные материалы. Это позволяет производить детали с улучшенными характеристиками и снизить вес изделий.
Преимущества Использования Современного Литейного Оборудования
Использование современного литейного оборудования предоставляет предприятиям ряд значительных преимуществ:
- Повышение производительности: Автоматизация и роботизация процессов позволяют значительно увеличить объем выпускаемой продукции.
- Улучшение качества отливок: Современные технологии обеспечивают высокую точность и качество поверхности отливок, а также минимальную пористость и дефекты.
- Снижение затрат: Автоматизация процессов и использование новых материалов позволяют снизить трудозатраты, энергопотребление и отходы производства.
- Повышение безопасности труда: Автоматизация опасных операций позволяет снизить риск травм и профессиональных заболеваний.
- Сокращение времени выхода на рынок новых изделий: Моделирование литейных процессов и использование аддитивных технологий позволяют сократить время разработки новых изделий и быстрее выводить их на рынок.
Современное литейное оборудование – это не просто набор станков и агрегатов, а сложный технологический комплекс, требующий квалифицированного обслуживания и управления. Инвестиции в современное оборудование позволяют значительно повысить качество продукции, снизить затраты и обеспечить устойчивое развитие предприятия. Важно постоянно следить за новыми тенденциями в развитии литейного производства и внедрять передовые технологии для достижения максимальной эффективности. Правильный выбор и грамотное использование литейного оборудования – залог успешного бизнеса в современной промышленности. Поэтому, уделяйте должное внимание модернизации производства и обучению персонала, чтобы оставаться конкурентоспособными на рынке.
