Садовые светильники на солнечных батареях стали популярным и экологически чистым решением для освещения приусадебных участков. Они не требуют подключения к электросети, работают автономно, используя энергию солнца, и помогают экономить на электроэнергии. Однако, чтобы полностью понимать, как работает такой светильник, необходимо разобраться в его схеме и принципах работы. В этой статье мы подробно рассмотрим схему садового светильника на солнечной батарее, изучим его компоненты, принципы работы и предоставим полезные советы по сборке и обслуживанию.
Принцип работы садового светильника на солнечной батарее
Садовый светильник на солнечной батарее работает по простому, но эффективному принципу преобразования солнечной энергии в электрическую и последующего использования этой энергии для освещения. Этот процесс включает несколько ключевых этапов:
- Поглощение солнечной энергии: Солнечная панель, расположенная на светильнике, поглощает солнечный свет.
- Преобразование энергии: Фотоэлектрические элементы в солнечной панели преобразуют солнечный свет в электрическую энергию постоянного тока (DC).
- Зарядка аккумулятора: Электрическая энергия, полученная от солнечной панели, заряжает аккумуляторную батарею, которая накапливает энергию для последующего использования.
- Автоматическое включение/выключение: Встроенный датчик освещенности (фоторезистор) определяет уровень освещенности окружающей среды. Когда стемнеет, датчик включает цепь питания, позволяя аккумулятору питать светодиод (LED).
- Освещение: Энергия, накопленная в аккумуляторе, питает светодиод, который излучает свет, освещая окружающее пространство.
Основные компоненты схемы садового светильника
Схема садового светильника на солнечной батарее состоит из нескольких ключевых компонентов, каждый из которых играет важную роль в его функционировании. Понимание назначения каждого компонента поможет вам лучше разбираться в работе светильника и, при необходимости, производить ремонт или модернизацию.
Солнечная панель
Солнечная панель – это ключевой элемент светильника, отвечающий за преобразование солнечной энергии в электрическую. Она состоит из фотоэлектрических элементов, которые генерируют электрический ток под воздействием солнечного света. Размер и эффективность солнечной панели определяют, сколько энергии может быть собрано в течение дня.
Аккумуляторная батарея
Аккумуляторная батарея служит для хранения электрической энергии, полученной от солнечной панели. В большинстве садовых светильников используются никель-металл-гидридные (Ni-MH) или литий-ионные (Li-ion) аккумуляторы. Ёмкость аккумулятора определяет, как долго светильник сможет работать в ночное время без подзарядки.
Контроллер заряда
Контроллер заряда – это электронное устройство, которое управляет процессом зарядки аккумулятора. Он предотвращает перезаряд и глубокий разряд аккумулятора, что продлевает срок его службы. Контроллер заряда также может включать в себя функции защиты от короткого замыкания и перегрузки.
Светодиод (LED)
Светодиод (LED) – это источник света в светильнике. Светодиоды отличаются высокой энергоэффективностью, длительным сроком службы и компактными размерами. Они потребляют меньше энергии, чем традиционные лампы накаливания, что позволяет светильнику работать дольше от одной зарядки аккумулятора.
Фоторезистор (датчик освещенности)
Фоторезистор – это датчик освещенности, который определяет уровень освещенности окружающей среды. Когда стемнеет, сопротивление фоторезистора увеличивается, что приводит к включению цепи питания и включению светодиода. Утром, когда становится светло, сопротивление фоторезистора уменьшается, и светильник автоматически выключается.
Транзистор (ключ)
Транзистор в схеме светильника выполняет роль электронного ключа. Он управляется сигналом от фоторезистора и включает или выключает цепь питания светодиода. Транзистор обеспечивает автоматическое включение и выключение светильника в зависимости от уровня освещенности.
Резисторы
Резисторы используются в схеме для ограничения тока и создания делителей напряжения. Они обеспечивают правильную работу других компонентов схемы, таких как фоторезистор и транзистор.
Конденсаторы
Конденсаторы используются для сглаживания напряжения и фильтрации помех в схеме. Они помогают стабилизировать работу светильника и улучшить его надежность.

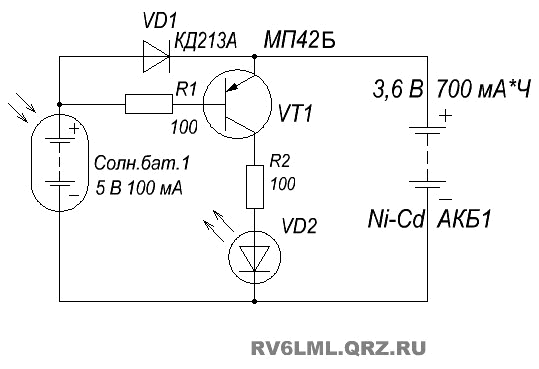

Подробная схема садового светильника на солнечной батарее
Рассмотрим подробную схему садового светильника на солнечной батарее. Эта схема является типичной для большинства простых светильников и включает в себя все основные компоненты, описанные выше.
Описание схемы:
- Солнечная панель: Генерирует электрическую энергию при воздействии солнечного света.
- Диод: Предотвращает обратный ток от аккумулятора к солнечной панели в темное время суток.
- Контроллер заряда: Обеспечивает оптимальный режим зарядки аккумулятора и защищает его от перезаряда и глубокого разряда.
- Аккумулятор: Накапливает электрическую энергию для питания светодиода.
- Фоторезистор: Определяет уровень освещенности и управляет транзистором.
- Резистор (R1): Создает делитель напряжения с фоторезистором.
- Транзистор (Q1): Выполняет роль электронного ключа, включающего и выключающего светодиод.
- Светодиод (LED): Излучает свет.
- Резистор (R2): Ограничивает ток, протекающий через светодиод.
Эта схема является базовой и может быть дополнена другими компонентами для улучшения функциональности и надежности светильника. Например, можно добавить защиту от переполюсовки аккумулятора или схему стабилизации тока светодиода.
Сборка садового светильника на солнечной батарее своими руками
Сборка садового светильника на солнечной батарее своими руками – это увлекательный и полезный процесс, который позволяет вам создать уникальный светильник, отвечающий вашим потребностям и предпочтениям. Это также хороший способ сэкономить деньги и приобрести полезные навыки в электронике.
Необходимые материалы и инструменты
Перед началом сборки убедитесь, что у вас есть все необходимые материалы и инструменты:
- Солнечная панель (напряжение и ток должны соответствовать параметрам аккумулятора и светодиода)
- Аккумуляторная батарея (Ni-MH или Li-ion, напряжение 1.2V или 3.7V)
- Контроллер заряда (при необходимости, особенно для Li-ion аккумуляторов)
- Светодиод (LED) (выберите светодиод с подходящей яркостью и цветом свечения)
- Фоторезистор
- Транзистор (например, BC547 или аналогичный)
- Резисторы (номиналы зависят от параметров схемы)
- Провода
- Паяльник
- Припой
- Мультиметр
- Корпус для светильника
- Изолента или термоусадочная трубка
Этапы сборки
- Подготовка компонентов: Проверьте работоспособность всех компонентов с помощью мультиметра.
- Монтаж схемы: Соберите схему на макетной плате или печатной плате, используя паяльник и припой. Убедитесь, что все соединения выполнены правильно и надежно.
- Подключение солнечной панели: Подключите солнечную панель к контроллеру заряда (если он используется) или непосредственно к аккумулятору (через диод).
- Подключение аккумулятора: Подключите аккумулятор к контроллеру заряда или непосредственно к схеме.
- Подключение светодиода: Подключите светодиод к схеме через резистор, ограничивающий ток.
- Подключение фоторезистора и транзистора: Подключите фоторезистор и транзистор в соответствии со схемой.
- Тестирование схемы: Проверьте работу схемы, закрыв фоторезистор рукой. Светодиод должен включиться. Откройте фоторезистор, и светодиод должен выключиться.
- Установка в корпус: Установите все компоненты в корпус светильника. Закрепите их надежно, чтобы они не болтались.
- Изоляция соединений: Изолируйте все соединения проводов с помощью изоленты или термоусадочной трубки.
- Финальная проверка: Проверьте работу светильника в реальных условиях. Установите его на улице и убедитесь, что он автоматически включается ночью и выключается днем.
Советы по сборке
- Используйте качественные компоненты, чтобы обеспечить надежную работу светильника.
- Внимательно изучите схему перед началом сборки.
- Будьте осторожны при работе с паяльником.
- Проверяйте правильность соединений на каждом этапе сборки.
- Изолируйте все соединения, чтобы избежать короткого замыкания.
- Если вы не уверены в своих силах, обратитесь за помощью к опытному специалисту.
Модернизация и улучшение садового светильника
Существует множество способов модернизировать и улучшить садовый светильник на солнечной батарее, чтобы повысить его функциональность, надежность и эстетическую привлекательность.
Увеличение яркости
Чтобы увеличить яркость светильника, можно заменить светодиод на более мощный. При этом необходимо учитывать, что более мощный светодиод будет потреблять больше энергии, что может сократить время работы светильника от одной зарядки аккумулятора. Также может потребоваться изменение номинала резистора, ограничивающего ток светодиода.
Увеличение времени работы
Чтобы увеличить время работы светильника, можно заменить аккумулятор на аккумулятор большей емкости. При этом необходимо убедиться, что контроллер заряда способен заряжать аккумулятор большей емкости. Также можно установить более эффективную солнечную панель, которая будет собирать больше энергии в течение дня.
Добавление датчика движения
Добавление датчика движения позволит светильнику включаться только при обнаружении движения, что позволит экономить энергию и продлить время работы светильника. Датчик движения можно подключить к транзистору, который будет включать и выключать светодиод.
Улучшение защиты от влаги
Чтобы улучшить защиту от влаги, можно использовать герметичный корпус для светильника. Также можно покрыть электронные компоненты специальным лаком или герметиком, чтобы защитить их от воздействия влаги.
Использование программируемого контроллера
Использование программируемого контроллера (например, Arduino) позволит вам реализовать более сложные функции, такие как регулировка яркости, изменение цвета свечения, управление светильником по расписанию и другие.
Обслуживание и ремонт садового светильника
Регулярное обслуживание и своевременный ремонт помогут продлить срок службы садового светильника на солнечной батарее и обеспечить его надежную работу. Вот несколько советов по обслуживанию и ремонту:
Очистка солнечной панели
Регулярно очищайте солнечную панель от пыли и грязи, чтобы обеспечить максимальное поглощение солнечного света. Используйте мягкую ткань и воду. Не используйте абразивные чистящие средства, которые могут повредить поверхность панели.
Замена аккумулятора
Аккумуляторная батарея является самым уязвимым компонентом светильника. Со временем она теряет емкость и перестает заряжаться. Замените аккумулятор, если светильник перестал работать или время его работы значительно сократилось.
Проверка соединений
Регулярно проверяйте соединения проводов и контактов. Убедитесь, что они надежно закреплены и не окислились. Окислившиеся контакты можно почистить с помощью наждачной бумаги или специального средства для чистки контактов.
Ремонт корпуса
Если корпус светильника поврежден, отремонтируйте его или замените. Поврежденный корпус может привести к попаданию влаги внутрь светильника и вызвать короткое замыкание.
Проверка электроники
Если светильник перестал работать, проверьте электронные компоненты с помощью мультиметра. Убедитесь, что все компоненты исправны и правильно подключены. Если вы не уверены в своих силах, обратитесь за помощью к опытному специалисту.
Садовые светильники на солнечных батареях – это удобное и экологичное решение для освещения вашего участка. Понимание схемы и принципов работы светильника позволяет не только эффективно использовать его, но и самостоятельно производить ремонт и модернизацию, продлевая срок его службы. Не бойтесь экспериментировать и создавать свои уникальные светильники, которые будут радовать вас своим светом и экономить энергию.
