Фланцы приварные для трубопроводов: типы, характеристики и особенности выбора

Фланцы приварные для трубопроводов играют ключевую роль в обеспечении надежного и герметичного соединения различных участков труб. Они являются неотъемлемой частью инженерных систем, применяемых в широком спектре отраслей промышленности, от нефтегазовой до химической и пищевой. Правильный выбор и монтаж фланцев приварных – залог долговечной и безопасной эксплуатации трубопроводной системы. В данной статье мы подробно рассмотрим различные типы фланцев приварных, их характеристики, особенности выбора и монтажа, а также предоставим полезные советы по их применению.

Что такое фланцы приварные?

Фланцы приварные – это соединительные элементы трубопроводов, предназначенные для герметичного соединения труб, арматуры и оборудования. Они представляют собой диски с отверстиями для болтов или шпилек, которые привариваются к концам труб. Соединение фланцев осуществляется путем стягивания их болтами с использованием прокладки между ними, обеспечивающей герметичность.

Преимущества использования фланцев приварных:

• Надежность и герметичность соединения: Обеспечивают прочное и надежное соединение, способное выдерживать высокие давления и температуры.
• Простота монтажа и демонтажа: Позволяют быстро и легко соединять и разъединять участки трубопровода, что упрощает обслуживание и ремонт.
• Универсальность: Подходят для соединения труб из различных материалов, таких как сталь, чугун, пластик и другие.
• Широкий диапазон применения: Используются в различных отраслях промышленности для транспортировки жидкостей, газов и сыпучих материалов.
• Возможность многократного использования: При правильном монтаже и эксплуатации фланцы могут использоваться многократно.

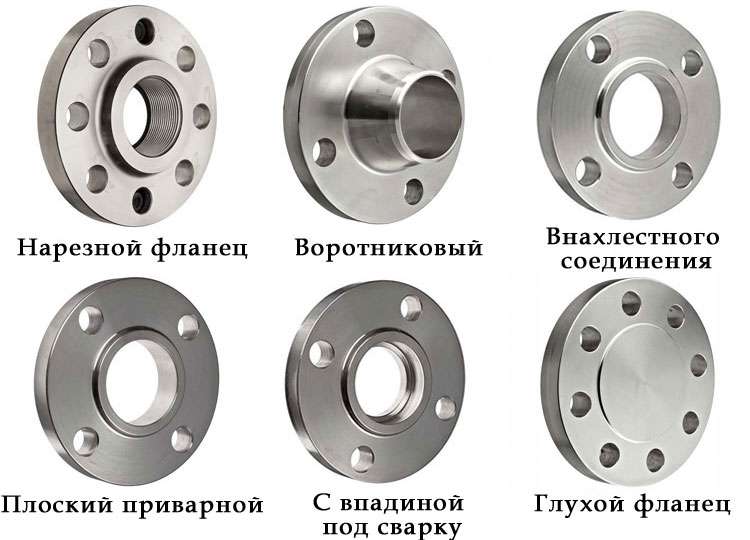

Типы фланцев приварных

Существует несколько основных типов фланцев приварных, каждый из которых обладает своими особенностями и предназначен для определенных условий эксплуатации.

Фланцы приварные встык (Welding Neck Flanges)

Фланцы приварные встык имеют коническую или цилиндрическую шейку, которая приваривается к трубе встык. Такая конструкция обеспечивает плавный переход от трубы к фланцу, снижая концентрацию напряжений и повышая прочность соединения. Они идеально подходят для трубопроводов, работающих при высоких давлениях и температурах, а также в условиях вибрации и пульсации.

Преимущества фланцев приварных встык:

• Высокая прочность и надежность соединения.
• Устойчивость к высоким давлениям и температурам.
• Низкая концентрация напряжений.
• Подходят для условий вибрации и пульсации.

Фланцы приварные внахлест (Lap Joint Flanges)

Фланцы приварные внахлест используются в сочетании с отбортовками (stub ends). Отбортовка приваривается к трубе, а фланец свободно надевается на нее. Такая конструкция позволяет поворачивать фланец вокруг трубы, что облегчает совмещение отверстий для болтов при монтаже. Фланцы приварные внахлест часто используются в трубопроводах, где требуется частое обслуживание или замена участков труб.

Преимущества фланцев приварных внахлест:

• Простота монтажа и демонтажа.
• Возможность поворота фланца вокруг трубы.
• Снижение затрат на монтаж и обслуживание.
• Подходят для трубопроводов, требующих частого обслуживания.

Фланцы приварные плоские (Slip-On Flanges)

Фланцы приварные плоские надеваются на трубу и привариваются к ней двумя швами – внутренним и наружным. Они проще в монтаже, чем фланцы приварные встык, но имеют меньшую прочность и герметичность. Фланцы приварные плоские подходят для трубопроводов, работающих при низких и средних давлениях и температурах.

Преимущества фланцев приварных плоских:

• Простота монтажа.
• Низкая стоимость.
• Подходят для низких и средних давлений и температур.

Фланцы с резьбой (Threaded Flanges)

Фланцы с резьбой имеют внутреннюю резьбу, которая навинчивается на резьбовой конец трубы. Они не требуют сварки, что упрощает монтаж и демонтаж. Фланцы с резьбой обычно используются в трубопроводах небольшого диаметра, работающих при низких давлениях и температурах.

Преимущества фланцев с резьбой:

• Простота монтажа и демонтажа.
• Не требуют сварки.
• Подходят для трубопроводов небольшого диаметра.

Заглушки фланцевые (Blind Flanges)

Заглушки фланцевые не имеют центрального отверстия и используются для закрытия концов трубопроводов или оборудования. Они могут быть приварными или резьбовыми.

Материалы изготовления фланцев приварных

Фланцы приварные изготавливаются из различных материалов, выбор которых зависит от условий эксплуатации трубопровода, транспортируемой среды, давления и температуры.

Сталь

Сталь – наиболее распространенный материал для изготовления фланцев приварных. Стальные фланцы обладают высокой прочностью, надежностью и устойчивостью к высоким давлениям и температурам. Для изготовления фланцев используются различные марки стали, такие как углеродистая сталь, легированная сталь и нержавеющая сталь.

Углеродистая сталь

Фланцы из углеродистой стали подходят для трубопроводов, транспортирующих неагрессивные среды при умеренных температурах и давлениях.

Легированная сталь

Фланцы из легированной стали обладают повышенной прочностью и устойчивостью к коррозии. Они используются в трубопроводах, работающих при высоких давлениях и температурах, а также в агрессивных средах.

Нержавеющая сталь

Фланцы из нержавеющей стали обладают высокой устойчивостью к коррозии и используются в трубопроводах, транспортирующих агрессивные среды, такие как кислоты, щелочи и солевые растворы.

Чугун

Чугунные фланцы используются в трубопроводах, работающих при низких давлениях и температурах. Они обладают хорошей устойчивостью к коррозии, но менее прочны, чем стальные фланцы.

Пластик

Пластиковые фланцы используются в трубопроводах, транспортирующих химически активные среды при низких давлениях и температурах. Они обладают высокой устойчивостью к коррозии, но менее прочны, чем стальные и чугунные фланцы.

Выбор фланцев приварных

Правильный выбор фланцев приварных – залог надежной и безопасной эксплуатации трубопровода. При выборе фланцев необходимо учитывать следующие факторы:

• Рабочее давление и температура: Фланцы должны выдерживать максимальное рабочее давление и температуру в трубопроводе.
• Транспортируемая среда: Материал фланцев должен быть устойчив к воздействию транспортируемой среды.
• Диаметр трубы: Фланцы должны соответствовать диаметру трубы.
• Тип соединения: Необходимо выбрать тип фланца, соответствующий условиям эксплуатации трубопровода.
• Нормативные требования: Фланцы должны соответствовать действующим нормативным требованиям и стандартам.

Стандарты на фланцы приварные

Существует несколько основных стандартов, регламентирующих размеры, материалы и технические требования к фланцам приварным:

• ГОСТ (Государственный стандарт): Российские стандарты на фланцы.
• DIN (Deutsches Institut für Normung): Немецкие стандарты на фланцы.
• ANSI (American National Standards Institute): Американские стандарты на фланцы.
• ASME (American Society of Mechanical Engineers): Американское общество инженеров-механиков.
• EN (European Norm): Европейские стандарты на фланцы.

Монтаж фланцев приварных

Монтаж фланцев приварных должен выполняться квалифицированным персоналом с соблюдением всех необходимых требований и инструкций.

Этапы монтажа фланцев приварных:

1. Подготовка труб: Очистка концов труб от грязи, ржавчины и заусенцев.
2. Сварка фланцев: Приварка фланцев к концам труб в соответствии с требованиями сварочных норм и правил.
3. Установка прокладки: Установка прокладки между фланцами.
4. Стяжка болтами: Стяжка фланцев болтами или шпильками с равномерным усилием.
5. Контроль качества: Проверка герметичности соединения.

Рекомендации по монтажу фланцев приварных:

• Использовать только качественные материалы и комплектующие.
• Соблюдать требования сварочных норм и правил.
• Равномерно затягивать болты или шпильки.
• Проверять герметичность соединения после монтажа.

Обслуживание фланцев приварных

Регулярное обслуживание фланцев приварных позволяет продлить срок их службы и обеспечить надежную работу трубопровода.

Мероприятия по обслуживанию фланцев приварных:

• Регулярный осмотр фланцев на предмет коррозии, трещин и других дефектов.
• Подтяжка болтов или шпилек при необходимости.
• Замена прокладок при обнаружении утечек.
• Очистка фланцев от грязи и ржавчины.
• Проведение гидравлических испытаний для проверки герметичности соединения.

Применение фланцев приварных в различных отраслях промышленности

Фланцы приварные находят широкое применение в различных отраслях промышленности, где используются трубопроводы для транспортировки жидкостей, газов и сыпучих материалов.

Нефтегазовая промышленность

В нефтегазовой промышленности фланцы приварные используются для соединения трубопроводов, транспортирующих нефть, газ и нефтепродукты. Они применяются на нефтеперерабатывающих заводах, нефтебазах, газопроводах и других объектах.

Химическая промышленность

В химической промышленности фланцы приварные используются для соединения трубопроводов, транспортирующих химические вещества, кислоты, щелочи и другие агрессивные среды. Они применяются на химических заводах, в лабораториях и других объектах.

Пищевая промышленность

В пищевой промышленности фланцы приварные используются для соединения трубопроводов, транспортирующих пищевые продукты, воду и другие жидкости. Они применяются на предприятиях пищевой промышленности, в ресторанах, кафе и других объектах.

Энергетика

В энергетике фланцы приварные используются для соединения трубопроводов, транспортирующих пар, воду и другие теплоносители. Они применяются на электростанциях, в котельных и других объектах.

Водоснабжение и канализация

В системах водоснабжения и канализации фланцы приварные используются для соединения трубопроводов, транспортирующих воду и сточные воды. Они применяются на водопроводных станциях, канализационных насосных станциях и других объектах.

Фланцы приварные – это важные элементы трубопроводных систем, обеспечивающие надежное и герметичное соединение различных участков труб. Их правильный выбор, монтаж и обслуживание – залог долговечной и безопасной эксплуатации трубопровода. Разнообразие типов и материалов позволяет подобрать оптимальное решение для любых условий эксплуатации. Использование качественных материалов и соблюдение всех необходимых требований при монтаже обеспечивают надежную работу фланцев в течение длительного времени. Правильный выбор фланцев и соблюдение технологий сварки гарантируют безаварийную работу всей системы. Понимание всех нюансов, связанных с фланцами приварными, позволяет оптимизировать затраты на строительство и эксплуатацию трубопроводов.
