В мире инженерии и сантехники, трубопроводы являются жизненно важными системами, обеспечивающими транспортировку жидкостей и газов. Для эффективного и безопасного управления потоком в этих системах используются различные компоненты, и одним из самых важных является клапан. Клапан для трубопровода – это механическое устройство, предназначенное для регулирования, направления или остановки потока жидкости или газа, протекающего по трубе. Понимание принципов работы и разновидностей клапанов необходимо для правильного проектирования, эксплуатации и обслуживания трубопроводных систем.
Основные функции и принцип работы клапана
Клапаны выполняют широкий спектр функций в трубопроводах, обеспечивая контроль над потоком и безопасность системы. Основная задача клапана – это изменение гидравлического сопротивления потоку. Это достигается путем изменения площади проходного сечения клапана, что влияет на скорость потока и давление в трубопроводе. Клапаны могут быть ручными, управляемыми механически, электрически, пневматически или гидравлически.
Функции клапанов в трубопроводах:
- Регулирование потока: Клапаны позволяют изменять расход жидкости или газа в трубопроводе, поддерживая заданные параметры.
- Перекрытие потока: Клапаны могут полностью останавливать поток, обеспечивая безопасность при проведении ремонтных работ или в аварийных ситуациях.
- Направление потока: Клапаны могут изменять направление потока, переключая его между различными участками трубопровода.
- Предотвращение обратного потока: Обратные клапаны автоматически закрываются при возникновении обратного потока, защищая оборудование и систему от повреждений.
- Сброс давления: Предохранительные клапаны сбрасывают избыточное давление в системе, предотвращая аварии.
Принцип работы клапана основан на перемещении запорного элемента относительно седла. Запорный элемент может иметь различную форму: диск, шар, конус, задвижка и т.д. В зависимости от типа клапана и его назначения, перемещение запорного элемента может быть линейным, вращательным или комбинированным. Управление клапаном может осуществляться вручную, с помощью рукоятки или маховика, или автоматически, с помощью привода.
Основные типы клапанов для трубопроводов
Существует множество типов клапанов, каждый из которых предназначен для определенных задач и условий эксплуатации. Выбор типа клапана зависит от таких факторов, как тип рабочей среды, давление, температура, расход, требования к герметичности и частота срабатывания. Рассмотрим наиболее распространенные типы клапанов:
Задвижки
Задвижки – это запорные клапаны, в которых запорный элемент (задвижка) перемещается перпендикулярно направлению потока. Они используются для полного открытия или полного закрытия потока и не предназначены для регулирования. Задвижки отличаются низким гидравлическим сопротивлением в открытом состоянии и высокой герметичностью в закрытом состоянии. Однако, они требуют значительного времени для открытия и закрытия и не подходят для частого использования.
Шаровые краны
Шаровые краны – это запорные клапаны, в которых запорный элемент имеет форму шара с отверстием. Для открытия или закрытия потока шар поворачивается на 90 градусов. Шаровые краны отличаются простотой конструкции, быстрым открытием и закрытием, высокой герметичностью и низким гидравлическим сопротивлением. Они широко используются в различных отраслях промышленности и в бытовых системах.
Дисковые затворы (баттерфляй)
Дисковые затворы – это запорные клапаны, в которых запорный элемент имеет форму диска, поворачивающегося вокруг оси, перпендикулярной направлению потока. Они отличаются компактностью, небольшим весом и низким гидравлическим сопротивлением. Дисковые затворы используются для регулирования и перекрытия потока в трубопроводах большого диаметра.
Обратные клапаны

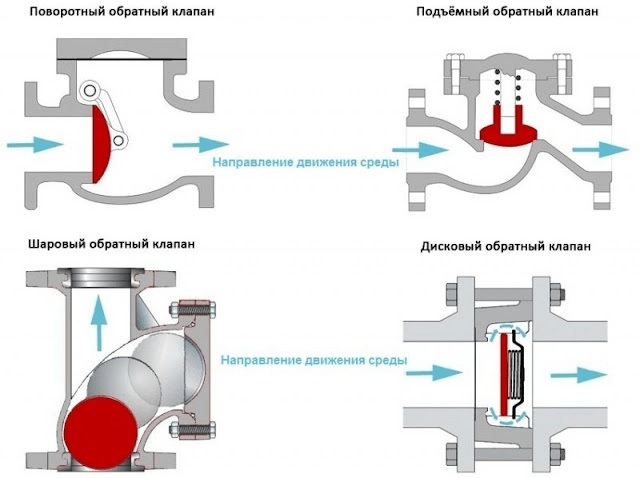

Обратные клапаны – это клапаны, которые пропускают поток только в одном направлении и автоматически закрываются при возникновении обратного потока. Они используются для защиты насосов, компрессоров и другого оборудования от повреждений, вызванных обратным потоком. Обратные клапаны могут быть пружинными, поворотными или подъемными.
Регулирующие клапаны
Регулирующие клапаны – это клапаны, предназначенные для автоматического поддержания заданных параметров потока, таких как давление, температура или расход. Они состоят из клапана и привода, управляемого контроллером. Регулирующие клапаны широко используются в системах автоматического управления технологическими процессами.
Предохранительные клапаны
Предохранительные клапаны – это клапаны, предназначенные для сброса избыточного давления в системе, предотвращая аварии. Они автоматически открываются, когда давление в системе превышает заданное значение, и закрываются, когда давление снижается до нормального уровня. Предохранительные клапаны являются важным элементом безопасности трубопроводных систем.
Игольчатые клапаны
Игольчатые клапаны используются для точной регулировки малых потоков жидкости или газа. Они имеют игольчатый запорный элемент, который постепенно перекрывает отверстие, обеспечивая плавное изменение расхода. Они часто применяются в лабораторном оборудовании и в системах, где требуется высокая точность регулировки.
Мембранные клапаны
Мембранные клапаны используют гибкую мембрану для перекрытия потока. Они хорошо подходят для работы с агрессивными средами, так как рабочая среда контактирует только с материалом мембраны. Мембранные клапаны применяются в химической, фармацевтической и пищевой промышленности.
Материалы для изготовления клапанов
Материал, из которого изготовлен клапан, играет важную роль в его надежности и долговечности. Выбор материала зависит от типа рабочей среды, давления, температуры и других факторов. Наиболее распространенные материалы для изготовления клапанов:
- Чугун: Используется для клапанов, работающих с неагрессивными средами при низких давлениях и температурах. Чугун обладает хорошей коррозионной стойкостью и низкой стоимостью.
- Сталь: Используется для клапанов, работающих с высокими давлениями и температурами. Сталь может быть углеродистой, легированной или нержавеющей.
- Нержавеющая сталь: Используется для клапанов, работающих с агрессивными средами, такими как кислоты, щелочи и морская вода. Нержавеющая сталь обладает высокой коррозионной стойкостью и долговечностью.
- Латунь: Используется для клапанов, работающих с водой, воздухом и другими неагрессивными средами. Латунь обладает хорошей коррозионной стойкостью и легко обрабатывается.
- Пластик: Используется для клапанов, работающих с агрессивными средами при низких давлениях и температурах. Пластик может быть поливинилхлоридом (ПВХ), полипропиленом (ПП) или политетрафторэтиленом (PTFE).
Выбор клапана для трубопровода: ключевые факторы
Выбор правильного клапана для трубопровода – это сложная задача, требующая учета множества факторов. Ошибка при выборе клапана может привести к снижению эффективности системы, утечкам, авариям и даже к повреждению оборудования. Рассмотрим основные факторы, которые необходимо учитывать при выборе клапана:
Тип рабочей среды
Тип рабочей среды – это один из самых важных факторов, влияющих на выбор материала клапана. Необходимо учитывать химические свойства среды, ее агрессивность и склонность к образованию отложений. Для агрессивных сред необходимо выбирать клапаны из коррозионностойких материалов, таких как нержавеющая сталь или пластик.
Давление
Давление в трубопроводе – это еще один важный фактор, влияющий на выбор клапана. Необходимо выбирать клапаны, рассчитанные на рабочее давление в системе с запасом. Для высоких давлений необходимо выбирать клапаны из прочных материалов, таких как сталь.
Температура
Температура рабочей среды также влияет на выбор материала клапана. Необходимо выбирать клапаны, рассчитанные на рабочую температуру в системе. Для высоких температур необходимо выбирать клапаны из термостойких материалов, таких как нержавеющая сталь.
Расход
Расход рабочей среды влияет на выбор диаметра клапана. Необходимо выбирать клапаны с диаметром, обеспечивающим требуемый расход без значительных потерь давления. Для трубопроводов большого диаметра часто используются дисковые затворы.
Требования к герметичности
Требования к герметичности определяют тип запорного элемента и материал уплотнений. Для систем, требующих высокой герметичности, необходимо выбирать клапаны с мягкими уплотнениями, такими как резина или PTFE. Шаровые краны и задвижки обеспечивают высокую герметичность.
Частота срабатывания
Частота срабатывания влияет на выбор типа привода клапана. Для систем, требующих частого открытия и закрытия клапана, необходимо выбирать клапаны с автоматическим приводом, таким как электрический или пневматический. Шаровые краны и дисковые затворы подходят для частого использования.
Тип присоединения
Тип присоединения клапана к трубопроводу должен соответствовать типу присоединения трубопровода. Наиболее распространенные типы присоединения – это фланцевое, резьбовое и сварное.
Стоимость
Стоимость клапана также является важным фактором при выборе. Необходимо выбирать клапаны, соответствующие требованиям системы и бюджету проекта. Чугунные клапаны обычно дешевле стальных.
Монтаж и обслуживание клапанов
Правильный монтаж и регулярное обслуживание клапанов – залог их надежной и долговечной работы. Неправильный монтаж может привести к утечкам, повреждениям и даже к авариям. Регулярное обслуживание позволяет выявлять и устранять проблемы на ранних стадиях, предотвращая серьезные поломки.
Монтаж клапанов
Монтаж клапанов должен выполняться квалифицированным персоналом в соответствии с инструкциями производителя. Перед монтажом необходимо очистить трубопровод от грязи и мусора. Необходимо убедиться, что клапан соответствует типу рабочей среды, давлению и температуре. При монтаже фланцевых клапанов необходимо использовать новые прокладки. При монтаже резьбовых клапанов необходимо использовать уплотнительные материалы, такие как лента ФУМ или пакля.
Обслуживание клапанов
Обслуживание клапанов должно проводиться регулярно в соответствии с графиком, разработанным на основе рекомендаций производителя и условий эксплуатации. Обслуживание включает в себя осмотр клапанов на наличие утечек, проверку работоспособности, смазку движущихся частей и замену изношенных деталей. При обнаружении утечек необходимо немедленно устранить их. При обнаружении повреждений необходимо заменить клапан.
Клапаны для трубопроводов играют ключевую роль в обеспечении безопасной и эффективной работы различных систем. Понимание принципов работы, разновидностей и особенностей выбора клапанов необходимо для правильного проектирования, эксплуатации и обслуживания трубопроводных систем. Правильный выбор и своевременное обслуживание клапанов гарантируют их надежную и долговечную работу. Следует учитывать все факторы, чтобы избежать проблем и обеспечить оптимальную производительность системы. Не забывайте, что от качества и правильного функционирования клапана зависит безопасность всей системы трубопровода.
