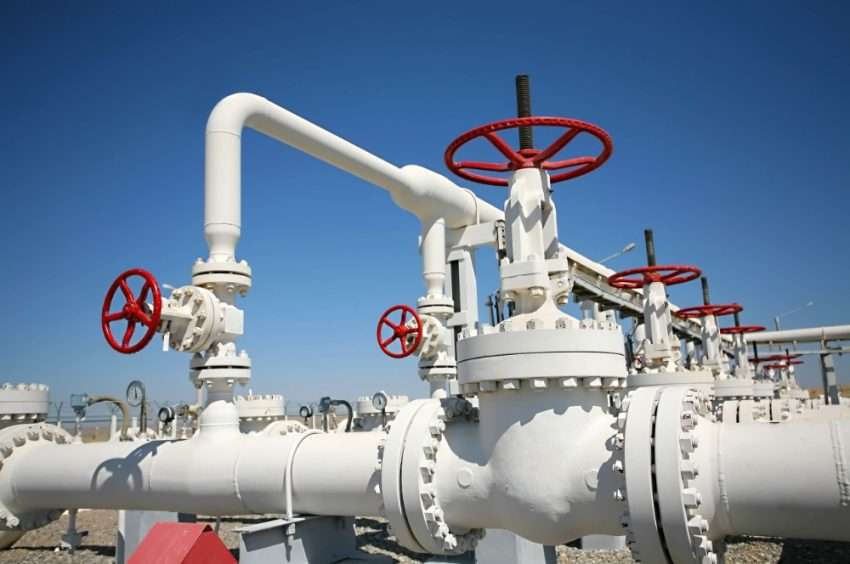

Монтаж клапанов на трубопроводах: исчерпывающее руководство

Монтаж клапанов на трубопроводах – это критически важный процесс, обеспечивающий надежную и безопасную работу инженерных систем. От качества монтажа напрямую зависит эффективность регулирования потока, герметичность соединений и долговечность всей конструкции. Неправильно установленный клапан может привести к утечкам, гидроударам, поломкам оборудования и даже аварийным ситуациям. Поэтому, необходимо уделять пристальное внимание каждому этапу монтажа, начиная от выбора подходящего типа клапана и заканчивая финальной проверкой работоспособности. В этой статье мы подробно рассмотрим все аспекты монтажа клапанов на трубопроводах, предоставив исчерпывающее руководство для профессионалов.

Основные типы клапанов и их применение

Прежде чем приступить к монтажу, необходимо понимать разнообразие клапанов и их функциональное назначение. Существует множество типов клапанов, каждый из которых предназначен для решения определенных задач в трубопроводных системах.

Запорные клапаны

Запорные клапаны, как следует из названия, предназначены для полного перекрытия потока рабочей среды. Они используются для отключения участков трубопровода при проведении ремонтных работ, технического обслуживания или в аварийных ситуациях. К этому типу относятся:

• Задвижки: Отличаются простотой конструкции и надежностью. Используются в основном на трубопроводах большого диаметра.
• Шаровые краны: Обеспечивают быстрое и герметичное перекрытие потока. Широко применяются в различных отраслях промышленности и в бытовых системах.
• Клиновые задвижки: Обеспечивают более плотное прилегание запорного элемента к седлу, чем обычные задвижки. Используются в трубопроводах с высоким давлением.

Регулирующие клапаны

Регулирующие клапаны предназначены для поддержания заданных параметров рабочей среды, таких как давление, температура или расход. Они автоматически изменяют степень открытия проходного сечения, регулируя поток.

Примеры регулирующих клапанов:

• Редукционные клапаны: Снижают давление рабочей среды до заданного уровня.
• Термостатические клапаны: Поддерживают постоянную температуру рабочей среды.
• Регулирующие клапаны расхода: Поддерживают заданный расход рабочей среды.

Предохранительные клапаны

Предохранительные клапаны предназначены для защиты трубопроводных систем и оборудования от превышения допустимого давления. При достижении критического давления они автоматически открываются, сбрасывая избыток рабочей среды.

Обратные клапаны

Обратные клапаны предназначены для предотвращения обратного потока рабочей среды. Они автоматически закрываются при изменении направления потока.

Подготовка к монтажу клапанов

Правильная подготовка – залог успешного монтажа. Этот этап включает в себя проверку клапана, подготовку трубопровода и выбор необходимых инструментов и материалов.

Проверка клапана

Перед монтажом необходимо тщательно проверить клапан на наличие дефектов, таких как трещины, сколы или повреждения уплотнительных элементов. Убедитесь, что клапан соответствует требованиям проекта и подходит для работы с данной рабочей средой. Также, проверьте наличие паспорта на клапан и убедитесь в соответствии его характеристик проектным данным.

Подготовка трубопровода

Трубопровод должен быть очищен от грязи, окалины и ржавчины. Концы труб должны быть ровными и без заусенцев. Убедитесь, что трубопровод правильно выровнен и не подвергается излишним нагрузкам.

Выбор инструментов и материалов

Для монтажа клапанов вам понадобятся следующие инструменты и материалы:

• Ключи различных размеров
• Разводной ключ
• Труборез или пила по металлу
• Напильник
• Уплотнительные материалы (лен, фум-лента, паста)
• Смазка для резьбовых соединений
• Уровень
• Рулетка
• Маркер

Технология монтажа клапанов

Технология монтажа клапанов зависит от типа соединения (резьбовое, фланцевое, сварное) и от типа клапана. Однако, существуют общие правила, которые необходимо соблюдать.

Монтаж клапанов с резьбовым соединением

1. Очистите резьбу на трубе и на клапане.
2. Нанесите уплотнительный материал (лен, фум-лента) на резьбу трубы.
3. Навинтите клапан на трубу, используя ключи подходящего размера.
4. Затягивайте соединение с умеренным усилием, чтобы не повредить резьбу.
5. Проверьте герметичность соединения.

Монтаж клапанов с фланцевым соединением

1. Очистите поверхности фланцев на трубе и на клапане.
2. Установите прокладку между фланцами.
3. Совместите отверстия во фланцах.
4. Вставьте болты и затяните гайки крест-накрест с равномерным усилием.
5. Проверьте герметичность соединения.

Монтаж клапанов со сварным соединением

1. Подготовьте концы труб и клапана к сварке.
2. Выполните сварку в соответствии с требованиями нормативной документации.
3. После сварки очистите сварной шов от шлака и окалины.
4. Проверьте герметичность сварного шва.

Особенности монтажа различных типов клапанов

Некоторые типы клапанов требуют особого внимания при монтаже. Рассмотрим особенности монтажа некоторых распространенных типов клапанов.

Монтаж редукционных клапанов

Редукционные клапаны обычно устанавливаются на горизонтальных участках трубопровода. Важно правильно выбрать место установки, чтобы обеспечить свободный доступ для обслуживания и регулировки. Перед клапаном необходимо установить фильтр для защиты от загрязнений.

Монтаж предохранительных клапанов

Предохранительные клапаны должны устанавливаться в вертикальном положении. Отводящая труба от клапана должна быть направлена в безопасное место. Не допускается установка запорной арматуры между предохранительным клапаном и защищаемым оборудованием.

Монтаж обратных клапанов

При монтаже обратных клапанов необходимо учитывать направление потока рабочей среды. На корпусе клапана обычно имеется стрелка, указывающая направление потока. Клапан должен быть установлен таким образом, чтобы стрелка совпадала с направлением потока.

Проверка работоспособности и испытания после монтажа

После монтажа клапана необходимо проверить его работоспособность и провести испытания на герметичность. Эти мероприятия позволяют убедиться в правильности монтажа и надежности работы клапана.

Проверка работоспособности

Проверьте, как клапан открывается и закрывается. Убедитесь, что нет заеданий или других проблем. Для регулирующих клапанов проверьте правильность регулировки параметров рабочей среды.

Испытания на герметичность

Испытания на герметичность проводятся путем создания давления в трубопроводе и проверки на наличие утечек. Используйте мыльный раствор или специальные течеискатели для обнаружения утечек. При обнаружении утечек необходимо устранить их и повторить испытания.

Возможные ошибки при монтаже клапанов и способы их устранения

Несмотря на кажущуюся простоту, монтаж клапанов может сопровождаться ошибками. Рассмотрим наиболее распространенные ошибки и способы их устранения.

• Неправильный выбор клапана: Установили клапан, не соответствующий требованиям проекта. Решение: заменить клапан на подходящий.
• Недостаточная очистка трубопровода: В трубопроводе остались загрязнения, которые могут повредить клапан. Решение: очистить трубопровод и промыть его.
• Неправильная установка уплотнительных материалов: Уплотнительные материалы установлены неправильно или повреждены. Решение: заменить уплотнительные материалы и установить их правильно.
• Перетягивание резьбовых соединений: Резьба повреждена из-за чрезмерного усилия. Решение: заменить поврежденные детали.
• Неправильное направление потока: Обратный клапан установлен неправильно, что приводит к обратному потоку рабочей среды. Решение: переустановить клапан в правильном направлении.

Техника безопасности при монтаже клапанов

Монтаж клапанов должен выполняться с соблюдением правил техники безопасности. Необходимо использовать средства индивидуальной защиты (очки, перчатки, каску), а также соблюдать правила работы с инструментом и оборудованием.

Основные правила техники безопасности:

• Перед началом работ убедитесь, что трубопровод обесточен и давление сброшено.
• Используйте средства индивидуальной защиты.
• Не работайте с неисправным инструментом.
• Соблюдайте правила пожарной безопасности при проведении сварочных работ.
• Не допускайте посторонних лиц в зону проведения работ.

Безопасность всегда должна быть приоритетом при проведении любых работ на трубопроводах.

Данная статья предоставила исчерпывающую информацию о монтаже клапанов, начиная от подготовки и заканчивая проверкой работоспособности. Мы рассмотрели различные типы клапанов, особенности их монтажа и типичные ошибки, которые могут возникнуть. Надеемся, что эта информация будет полезна для профессионалов, занимающихся монтажом и обслуживанием трубопроводных систем. Внимательное изучение и применение этих знаний позволит повысить качество работы и обеспечить долгосрочную и безопасную эксплуатацию трубопроводов. Всегда помните о важности соблюдения техники безопасности при проведении любых работ.
