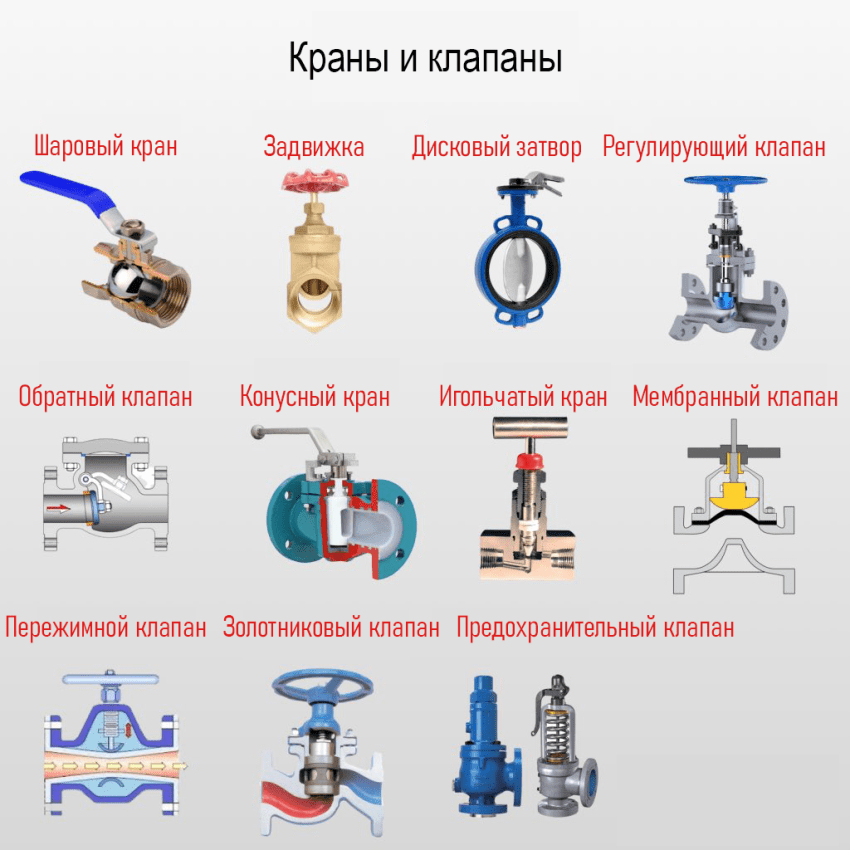

Задвижки – это неотъемлемая часть трубопроводных систем, используемых в различных отраслях промышленности, от водоснабжения до нефтегазовой отрасли. Они служат для перекрытия или регулирования потока жидкости или газа. Однако, управление большими задвижками может быть сложной задачей, требующей значительных усилий. Именно здесь на помощь приходит редуктор, обеспечивающий более плавное и контролируемое открытие и закрытие, а также снижающий физическую нагрузку на оператора.
Основные функции редуктора на задвижках
Редуктор, установленный на задвижке, выполняет несколько ключевых функций, значительно улучшающих эксплуатационные характеристики и безопасность системы.
Уменьшение усилия при управлении
Основная задача редуктора – снизить усилие, необходимое для открытия или закрытия задвижки. Большие задвижки, особенно те, которые используются в трубопроводах высокого давления, требуют значительного крутящего момента для управления. Редуктор позволяет оператору с меньшими усилиями контролировать поток, что особенно важно в аварийных ситуациях или при частом использовании задвижки.
Плавное и контролируемое управление
Редуктор обеспечивает плавное и контролируемое управление задвижкой. Это особенно важно для предотвращения гидроударов в трубопроводе. Гидроудар – это резкое изменение давления, которое может привести к повреждению трубопровода, оборудования и даже к авариям. Редуктор позволяет медленно и постепенно открывать или закрывать задвижку, минимизируя риск возникновения гидроудара.
Увеличение срока службы задвижки
Редуктор способствует увеличению срока службы задвижки. Резкие и неконтролируемые движения при открытии или закрытии могут приводить к износу уплотнений, повреждению штока и другим неисправностям. Плавное управление, обеспечиваемое редуктором, снижает механическую нагрузку на компоненты задвижки, продлевая ее срок службы.
Безопасность персонала
Использование редуктора повышает безопасность персонала, обслуживающего трубопроводную систему. Работа с большими задвижками без редуктора может быть опасной, особенно в условиях ограниченного пространства или при работе с агрессивными средами. Редуктор позволяет оператору управлять задвижкой с меньшим риском получения травм.
Типы редукторов для задвижек
Существует несколько типов редукторов, используемых на задвижках, каждый из которых имеет свои особенности и преимущества.
Червячные редукторы
Червячные редукторы – это наиболее распространенный тип редукторов, используемых на задвижках. Они отличаются компактностью, надежностью и высоким передаточным отношением. Червячный редуктор состоит из червяка (винта) и червячного колеса. Вращение червяка передается на червячное колесо, которое, в свою очередь, вращает шток задвижки. Червячные редукторы обеспечивают самоторможение, то есть задвижка не будет самопроизвольно открываться или закрываться под действием давления в трубопроводе.
Цилиндрические редукторы
Цилиндрические редукторы используются реже, чем червячные, но они обладают более высоким КПД и могут передавать большую мощность. Цилиндрический редуктор состоит из нескольких цилиндрических зубчатых колес, которые передают вращение от входного вала к выходному. Цилиндрические редукторы требуют более точной установки и смазки, чем червячные.
Конические редукторы
Конические редукторы используются в тех случаях, когда необходимо изменить направление вращения на 90 градусов. Они состоят из конических зубчатых колес, которые передают вращение между валами, расположенными под углом друг к другу. Конические редукторы часто используются в задвижках, установленных в труднодоступных местах.
Комбинированные редукторы
Комбинированные редукторы сочетают в себе элементы различных типов редукторов, например, червячного и цилиндрического. Они позволяют получить оптимальные характеристики по КПД, передаточному отношению и габаритам.
Преимущества использования редуктора на задвижках
Использование редуктора на задвижках предоставляет целый ряд преимуществ, которые положительно сказываются на эксплуатации и обслуживании трубопроводной системы.
- Снижение физической нагрузки на оператора: Редуктор позволяет управлять задвижкой с меньшими усилиями, что особенно важно при работе с большими задвижками или при частом использовании.
- Повышение безопасности: Редуктор обеспечивает плавное и контролируемое управление задвижкой, снижая риск возникновения гидроударов и других аварийных ситуаций.
- Увеличение срока службы задвижки: Плавное управление, обеспечиваемое редуктором, снижает механическую нагрузку на компоненты задвижки, продлевая ее срок службы.
- Точное регулирование потока: Редуктор позволяет точно регулировать расход жидкости или газа в трубопроводе.
- Возможность дистанционного управления: Некоторые типы редукторов могут быть оснащены электроприводом, что позволяет управлять задвижкой дистанционно.
Факторы, влияющие на выбор редуктора для задвижки
При выборе редуктора для задвижки необходимо учитывать несколько факторов, чтобы обеспечить оптимальную работу системы.
Размер и тип задвижки
Размер и тип задвижки являются основными факторами, влияющими на выбор редуктора. Для больших задвижек, работающих под высоким давлением, требуются редукторы с высоким передаточным отношением и большим крутящим моментом. Для небольших задвижек можно использовать более простые и компактные редукторы.
Условия эксплуатации
Условия эксплуатации, такие как температура, влажность и агрессивность среды, также влияют на выбор редуктора. Для работы в экстремальных условиях требуются редукторы, изготовленные из специальных материалов, устойчивых к коррозии и высоким температурам.
Частота использования
Частота использования задвижки также влияет на выбор редуктора. Для задвижек, которые используются часто, требуются более надежные и износостойкие редукторы.
Требования к точности регулирования
Если требуется точное регулирование потока, необходимо выбирать редуктор с высокой точностью и плавностью хода.
Бюджет
Бюджет также является важным фактором при выборе редуктора. Стоимость редукторов может варьироваться в зависимости от типа, размера и характеристик. Необходимо выбирать редуктор, который соответствует требованиям системы и находится в рамках бюджета.
Монтаж и обслуживание редуктора на задвижке
Правильный монтаж и регулярное обслуживание редуктора являются необходимыми условиями для обеспечения его надежной и долговечной работы.
Монтаж
Монтаж редуктора должен выполняться квалифицированным персоналом в соответствии с инструкциями производителя. Необходимо убедиться в правильности установки редуктора и надежности его крепления к задвижке. Важно также проверить соосность валов редуктора и задвижки, чтобы избежать преждевременного износа.
Обслуживание
Обслуживание редуктора включает в себя регулярную смазку, проверку состояния уплотнений и подшипников, а также контроль за уровнем шума и вибрации. При обнаружении каких-либо неисправностей необходимо немедленно принять меры по их устранению.
- Регулярная смазка: Смазка снижает трение и износ компонентов редуктора, продлевая его срок службы. Необходимо использовать смазку, рекомендованную производителем редуктора.
- Проверка уплотнений: Уплотнения предотвращают утечку смазки и попадание грязи и влаги внутрь редуктора. Необходимо регулярно проверять состояние уплотнений и заменять их при необходимости.
- Контроль шума и вибрации: Повышенный уровень шума и вибрации может свидетельствовать о неисправности редуктора. Необходимо выявить причину шума и вибрации и устранить ее.
Примеры использования редукторов на задвижках в различных отраслях
Редукторы на задвижках широко используются в различных отраслях промышленности, где требуется надежное и безопасное управление потоком жидкости или газа.
Нефтегазовая промышленность
В нефтегазовой промышленности редукторы используются на задвижках, установленных на трубопроводах, резервуарах и другом оборудовании. Они обеспечивают безопасное и контролируемое управление потоком нефти, газа и других нефтепродуктов.
Химическая промышленность
В химической промышленности редукторы используются на задвижках, установленных на трубопроводах, транспортирующих агрессивные химические вещества. Они обеспечивают надежную и безопасную работу системы в условиях повышенной коррозионной активности.
Водоснабжение и водоотведение
В системах водоснабжения и водоотведения редукторы используются на задвижках, установленных на магистральных трубопроводах и насосных станциях. Они обеспечивают плавное и контролируемое управление потоком воды, предотвращая гидроудары и другие аварийные ситуации.
Энергетика
В энергетике редукторы используются на задвижках, установленных на паропроводах и другом оборудовании электростанций. Они обеспечивают надежное и безопасное управление потоком пара и других рабочих сред.
Другие отрасли
Редукторы также используются в других отраслях промышленности, таких как пищевая, фармацевтическая и металлургическая.
В статье подробно рассмотрены причины использования редуктора на задвижках, их типы и преимущества. Представлены факторы выбора и особенности обслуживания редукторного механизма.
