Монтаж трубопроводных систем – сложная и ответственная задача, требующая не только профессиональных навыков, но и использования качественного оборудования. Одним из ключевых элементов любой трубопроводной сети является кран. Он обеспечивает регулировку потока рабочей среды, позволяет перекрывать отдельные участки для проведения ремонтных работ и выполняет множество других важных функций. Правильный выбор крана для монтажа трубопроводов – залог надежности и долговечности всей системы. В этой статье мы подробно рассмотрим различные типы кранов, их характеристики, особенности выбора и установки, а также правила обслуживания, чтобы обеспечить бесперебойную работу вашей трубопроводной сети.
Типы кранов, используемых при монтаже трубопроводов
Существует несколько основных типов кранов, каждый из которых предназначен для решения определенных задач. Рассмотрим наиболее распространенные:

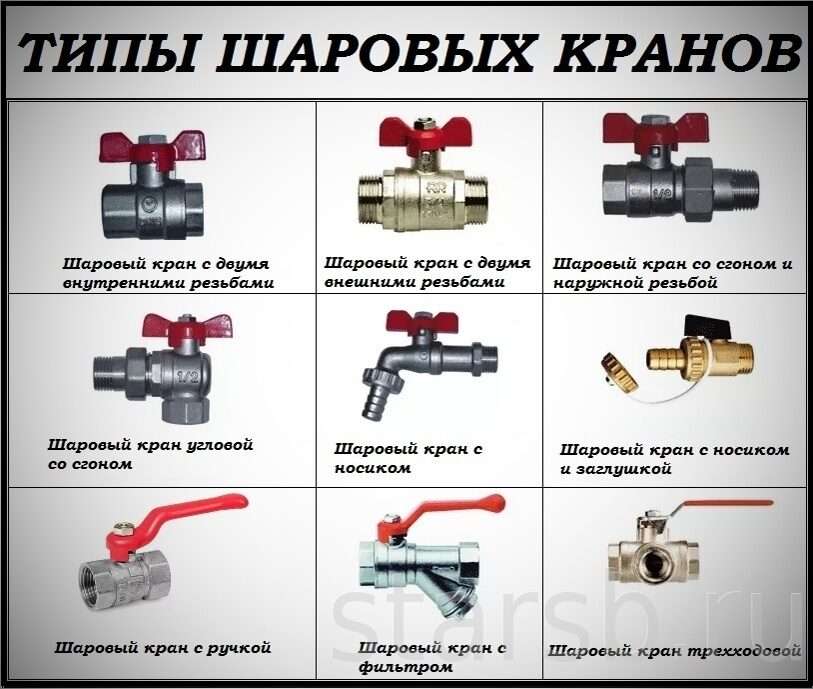

Шаровые краны
Шаровые краны получили широкое распространение благодаря своей простоте, надежности и высокой герметичности. В качестве запорного элемента используется шар с отверстием, который поворачивается вокруг своей оси. В открытом положении отверстие шара совпадает с проходным сечением трубопровода, обеспечивая свободный поток рабочей среды. В закрытом положении шар перекрывает поток.
Преимущества шаровых кранов:
- Высокая герметичность
- Простота конструкции
- Быстрое открытие и закрытие
- Небольшое гидравлическое сопротивление в открытом положении
- Долговечность
Недостатки шаровых кранов:
- Не предназначены для регулировки потока (только полное открытие или закрытие)
- Могут вызывать гидроудар при быстром закрытии
Задвижки
Задвижки – один из старейших типов запорной арматуры. В качестве запорного элемента используется диск или клин, который перемещается перпендикулярно потоку рабочей среды. Задвижки обычно используются на трубопроводах большого диаметра, где требуется обеспечить минимальное гидравлическое сопротивление.
Преимущества задвижек:
- Минимальное гидравлическое сопротивление в открытом положении
- Возможность использования на трубопроводах большого диаметра
Недостатки задвижек:
- Медленное открытие и закрытие
- Сложность конструкции
- Низкая герметичность по сравнению с шаровыми кранами
- Подверженность коррозии
Вентили (клапаны)
Вентили, или клапаны, – это запорная арматура, в которой запорный элемент перемещается параллельно потоку рабочей среды. Вентили используются для регулировки потока и перекрытия отдельных участков трубопровода. Существуют различные типы вентилей, отличающиеся конструкцией и назначением.
Преимущества вентилей:
- Возможность регулировки потока
- Надежность
Недостатки вентилей:
- Высокое гидравлическое сопротивление
- Сложность конструкции
- Ограниченная пропускная способность
Дисковые затворы
Дисковые затворы – это поворотная запорная арматура, в которой запорный элемент выполнен в виде диска, вращающегося вокруг оси, перпендикулярной потоку рабочей среды. Дисковые затворы компактны и легки, что делает их удобными в использовании на трубопроводах большого диаметра.
Преимущества дисковых затворов:
- Компактность
- Небольшой вес
- Простота конструкции
- Низкая стоимость
Недостатки дисковых затворов:
- Относительно низкая герметичность
- Ограниченное применение для регулировки потока
Критерии выбора крана для монтажа трубопроводов
При выборе крана для монтажа трубопроводов необходимо учитывать множество факторов, чтобы обеспечить надежность и долговечность всей системы. Рассмотрим основные критерии:
Рабочее давление и температура
Одним из важнейших факторов при выборе крана является рабочее давление и температура рабочей среды. Кран должен быть рассчитан на работу в условиях, соответствующих параметрам трубопровода. Превышение допустимого давления или температуры может привести к повреждению крана и аварии.
Тип рабочей среды
Тип рабочей среды также играет важную роль при выборе крана. Некоторые материалы кранов могут быть несовместимы с определенными химическими веществами, что может привести к коррозии и разрушению. Необходимо выбирать кран, изготовленный из материала, устойчивого к воздействию рабочей среды.
Диаметр трубопровода
Диаметр трубопровода должен соответствовать диаметру крана. Использование крана меньшего диаметра может привести к увеличению гидравлического сопротивления и снижению пропускной способности системы. Использование крана большего диаметра может быть экономически нецелесообразным.
Тип соединения
Существуют различные типы соединений кранов с трубопроводом: резьбовые, фланцевые, сварные и другие. Выбор типа соединения зависит от материала трубопровода, диаметра трубы и условий эксплуатации. Резьбовые соединения обычно используются на трубопроводах малого диаметра, фланцевые – на трубопроводах среднего и большого диаметра, а сварные – на трубопроводах, требующих высокой герметичности.
Материал корпуса
Материал корпуса крана должен быть устойчивым к коррозии и механическим повреждениям. Наиболее распространенные материалы: латунь, нержавеющая сталь, чугун и пластик. Выбор материала зависит от типа рабочей среды и условий эксплуатации.
Производитель
При выборе крана рекомендуется отдавать предпочтение продукции известных и проверенных производителей. Качественные краны обеспечивают надежную и долговечную работу системы. Экономия на кране может привести к серьезным проблемам в будущем.
Подготовка к монтажу крана
Перед началом монтажа крана необходимо провести подготовительные работы, чтобы обеспечить правильную и надежную установку.
Очистка трубопровода
Перед установкой крана необходимо тщательно очистить трубопровод от грязи, ржавчины и других загрязнений. Это позволит избежать повреждения уплотнительных элементов крана и обеспечит герметичность соединения.
Проверка крана
Перед установкой необходимо проверить кран на наличие дефектов и повреждений. Убедитесь, что кран легко открывается и закрывается, а также что все уплотнительные элементы находятся в хорошем состоянии.
Подготовка инструментов
Для монтажа крана потребуются следующие инструменты:
- Разводные ключи
- Лента ФУМ или сантехнический лен
- Герметик для резьбовых соединений (при необходимости)
- Уровень
- Рулетка
Процесс монтажа крана
Процесс монтажа крана зависит от типа соединения. Рассмотрим основные этапы монтажа крана с резьбовым соединением:
- Перекройте подачу рабочей среды в трубопровод.
- Очистите резьбу на трубопроводе от грязи и ржавчины.
- Намотайте ленту ФУМ или сантехнический лен на резьбу трубопровода по часовой стрелке.
- Нанесите герметик на резьбу крана (при необходимости).
- Навинтите кран на трубопровод, затягивая его разводным ключом.
- Проверьте герметичность соединения, открыв подачу рабочей среды.
При монтаже крана с фланцевым соединением необходимо использовать уплотнительные прокладки между фланцами. Фланцы должны быть плотно прижаты друг к другу с помощью болтов и гаек.
При монтаже крана со сварным соединением необходимо использовать сварочное оборудование и электроды, соответствующие материалу трубопровода и крана. Сварка должна быть выполнена квалифицированным сварщиком.
Обслуживание крана
Регулярное обслуживание крана позволяет продлить срок его службы и обеспечить надежную работу трубопроводной системы.
Регулярная проверка
Необходимо регулярно проверять кран на наличие утечек и повреждений. При обнаружении дефектов необходимо немедленно принять меры по их устранению.
Смазка
Регулярно смазывайте подвижные части крана, чтобы обеспечить их легкое движение и предотвратить коррозию.
Очистка
Регулярно очищайте кран от грязи и ржавчины. Это позволит избежать заедания подвижных частей и обеспечит герметичность соединения.
Замена уплотнительных элементов
При необходимости заменяйте уплотнительные элементы крана, чтобы обеспечить герметичность соединения.
Типичные ошибки при монтаже кранов и как их избежать
При монтаже кранов часто допускаются ошибки, которые могут привести к серьезным последствиям. Рассмотрим наиболее распространенные из них и способы их предотвращения:
Неправильный выбор крана
Ошибка: Выбор крана, не соответствующего параметрам трубопровода (давление, температура, тип рабочей среды).
Решение: Тщательно изучите параметры трубопровода и выбирайте кран, соответствующий требованиям.
Неправильная подготовка трубопровода
Ошибка: Установка крана на загрязненный трубопровод.
Решение: Тщательно очистите трубопровод от грязи, ржавчины и других загрязнений перед установкой крана.
Неправильный монтаж
Ошибка: Неправильное использование уплотнительных материалов, недостаточное затягивание соединений.
Решение: Используйте качественные уплотнительные материалы и тщательно затягивайте соединения в соответствии с инструкцией.
Отсутствие регулярного обслуживания
Ошибка: Пренебрежение регулярным обслуживанием крана.
Решение: Регулярно проверяйте кран на наличие утечек и повреждений, смазывайте подвижные части и очищайте его от грязи.
Выбор и установка крана для монтажа трубопроводов – ответственная задача, требующая внимательного подхода. Соблюдение всех рекомендаций и правил позволит обеспечить надежную и долговечную работу вашей трубопроводной системы. Необходимо учитывать тип рабочей среды, рабочее давление и температуру, диаметр трубопровода и другие факторы. Регулярное обслуживание крана также играет важную роль в поддержании его работоспособности. Правильный выбор и установка крана – это инвестиция в безопасность и надежность вашей системы.
