Задвижки – это важные компоненты в трубопроводных системах, используемые для перекрытия или регулирования потока жидкостей и газов. Они широко применяются в различных отраслях промышленности, от водоснабжения и отопления до нефтегазовой и химической промышленности. Выбор правильной задвижки, соответствующей конкретным требованиям, может быть сложной задачей, требующей понимания различных типов, размеров, материалов и, конечно же, цен. В этой статье мы подробно рассмотрим все эти аспекты, чтобы помочь вам сделать осознанный выбор.
Типы Задвижек
Существует несколько основных типов задвижек, каждый из которых предназначен для определенных условий эксплуатации. Выбор правильного типа является ключевым фактором для обеспечения надежной и долговечной работы системы.
Клиновые Задвижки
Клиновые задвижки – один из самых распространенных типов. Они характеризуются клиновидным запирающим элементом, который перемещается перпендикулярно потоку среды. Клиновые задвижки обеспечивают герметичное перекрытие потока и подходят для работы с различными средами, включая воду, пар, масло и газ.
Преимущества клиновых задвижек:
- Высокая герметичность
- Простота конструкции
- Надежность в эксплуатации
- Широкий диапазон применения
Недостатки клиновых задвижек:
- Не подходят для регулирования потока
- Более медленное открытие и закрытие по сравнению с другими типами
- Возможен гидроудар при быстром закрытии
Параллельные Задвижки
Параллельные задвижки имеют плоский запирающий элемент, который перемещается параллельно потоку среды. Они также обеспечивают хорошее перекрытие потока, но менее герметичны, чем клиновые задвижки. Параллельные задвижки часто используются в системах, где требуется быстрое открытие и закрытие.
Шиберные Задвижки
Шиберные задвижки, также известные как ножевые задвижки, имеют острый, как нож, запирающий элемент, который прорезает поток среды. Они особенно хорошо подходят для работы с загрязненными средами, такими как суспензии и пульпы. Шиберные задвижки обеспечивают полное открытие и минимальное сопротивление потоку.

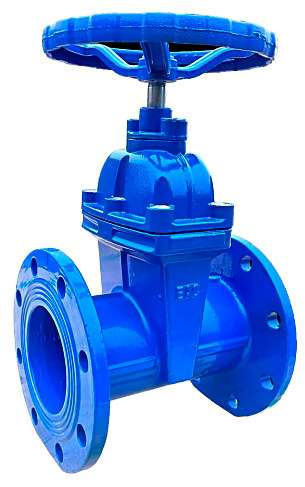

Задвижки с обрезиненным клином
Эти задвижки отличаются от обычных клиновых тем, что их клин покрыт слоем эластомера, обычно резины. Это обеспечивает более плотное прилегание к седлу и, следовательно, более герметичное перекрытие. Они часто используются в водоснабжении и канализации, где важна полная герметичность.
Размеры Задвижек
Размеры задвижек варьируются в широком диапазоне, от небольших, используемых в бытовых системах, до огромных, применяемых в промышленных трубопроводах. Размер задвижки обычно указывается в дюймах (DN) или миллиметрах (мм) и соответствует внутреннему диаметру трубопровода, к которому она подключается. Правильный выбор размера задвижки критически важен для обеспечения оптимальной производительности и предотвращения повреждений системы.
Номинальный Диаметр (DN)
Номинальный диаметр (DN) – это безразмерное число, которое приблизительно соответствует внутреннему диаметру трубопровода в миллиметрах. Например, DN50 соответствует приблизительно 50 мм.
Размеры в Дюймах
В дюймах размеры задвижек обычно указываются как дробные числа, например, 1/2 дюйма, 1 дюйм, 2 дюйма и т.д.
Таблицы Размеров Задвижек
Существуют таблицы размеров задвижек, которые позволяют сопоставить номинальный диаметр (DN) с размером в дюймах и другими параметрами, такими как рабочее давление и температура. Эти таблицы полезны при выборе задвижки для конкретного применения.
Материалы Задвижек
Материал, из которого изготовлена задвижка, имеет решающее значение для ее долговечности и устойчивости к коррозии. Выбор материала зависит от типа среды, с которой будет контактировать задвижка, а также от условий эксплуатации, таких как температура и давление.
Чугунные Задвижки
Чугунные задвижки – это экономичный вариант, подходящий для работы с водой, паром и другими неагрессивными средами. Они обладают хорошей прочностью и устойчивостью к износу, но подвержены коррозии, особенно в агрессивных средах.
Стальные Задвижки
Стальные задвижки обладают высокой прочностью и устойчивостью к высоким температурам и давлениям. Они подходят для работы с широким спектром сред, включая нефть, газ и химические вещества. Существуют различные типы стали, такие как углеродистая сталь, нержавеющая сталь и легированная сталь, каждая из которых обладает своими уникальными свойствами.
Углеродистая Сталь
Углеродистая сталь – это наиболее распространенный тип стали, используемый для изготовления задвижек. Она обладает хорошей прочностью и свариваемостью, но подвержена коррозии.
Нержавеющая Сталь
Нержавеющая сталь – это сплав стали с хромом, который обеспечивает высокую устойчивость к коррозии. Нержавеющие стальные задвижки подходят для работы с агрессивными средами, такими как кислоты и щелочи.
Легированная Сталь
Легированная сталь – это сталь, в которую добавлены другие элементы, такие как никель, молибден и ванадий, для улучшения ее свойств, таких как прочность, твердость и устойчивость к коррозии. Легированные стальные задвижки используются в самых требовательных условиях эксплуатации.
Задвижки из Цветных Металлов
Задвижки из цветных металлов, таких как бронза, латунь и медь, обладают высокой устойчивостью к коррозии и подходят для работы с водой, морской водой и другими агрессивными средами. Они часто используются в судостроении и морской промышленности.
Пластиковые Задвижки
Пластиковые задвижки изготавливаются из различных типов пластика, таких как ПВХ, ХПВХ и полипропилен. Они легкие, устойчивы к коррозии и химически инертны. Пластиковые задвижки подходят для работы с широким спектром сред, включая кислоты, щелочи и другие агрессивные вещества.
Приводы Задвижек
Привод задвижки – это механизм, который используется для открытия и закрытия задвижки. Существуют различные типы приводов, каждый из которых предназначен для определенных условий эксплуатации.
Ручные Приводы
Ручные приводы – это наиболее распространенный тип приводов. Они просты в использовании и не требуют внешнего источника энергии. Ручные приводы обычно используются для задвижек небольшого размера.
Электрические Приводы
Электрические приводы – это приводы, которые используют электродвигатель для открытия и закрытия задвижки. Они обеспечивают точное и надежное управление задвижкой и подходят для автоматизированных систем.
Пневматические Приводы
Пневматические приводы – это приводы, которые используют сжатый воздух для открытия и закрытия задвижки. Они обеспечивают быстрое и мощное управление задвижкой и подходят для работы в опасных средах.
Гидравлические Приводы
Гидравлические приводы – это приводы, которые используют гидравлическую жидкость для открытия и закрытия задвижки. Они обеспечивают очень мощное управление задвижкой и подходят для работы с задвижками большого размера.
Цены на Задвижки
Цены на задвижки варьируются в широком диапазоне в зависимости от типа, размера, материала и производителя. Важно учитывать все эти факторы при выборе задвижки, чтобы получить оптимальное соотношение цены и качества.
Факторы, Влияющие на Цену Задвижки
- Тип задвижки: Клиновые задвижки обычно дороже, чем параллельные задвижки. Шиберные задвижки, как правило, имеют более высокую цену из-за своей специфической конструкции и применения.
- Размер задвижки: Чем больше размер задвижки, тем выше ее цена.
- Материал задвижки: Задвижки из нержавеющей стали и цветных металлов обычно дороже, чем задвижки из чугуна и углеродистой стали.
- Производитель: Цены на задвижки разных производителей могут существенно отличаться.
- Привод задвижки: Задвижки с электрическими, пневматическими и гидравлическими приводами обычно дороже, чем задвижки с ручными приводами.
- Рабочее давление и температура: Задвижки, рассчитанные на высокие рабочие давления и температуры, обычно дороже.
Где Купить Задвижки
Задвижки можно приобрести в различных местах, включая:
- Специализированные магазины трубопроводной арматуры: Эти магазины предлагают широкий выбор задвижек различных типов, размеров и материалов.
- Интернет-магазины: Интернет-магазины предлагают удобный способ покупки задвижек, часто по более низким ценам, чем в обычных магазинах.
- Оптовые поставщики: Оптовые поставщики предлагают задвижки по оптовым ценам, что выгодно при покупке большого количества задвижек.
- Производители задвижек: Некоторые производители задвижек продают свою продукцию напрямую потребителям.
Как Сэкономить на Покупке Задвижек
Существует несколько способов сэкономить на покупке задвижек:
- Сравните цены разных поставщиков: Цены на задвижки могут существенно отличаться у разных поставщиков.
- Покупайте задвижки оптом: При покупке большого количества задвижек можно получить скидку.
- Рассмотрите возможность покупки задвижек б/у: Задвижки б/у могут быть значительно дешевле новых задвижек, но важно убедиться в их исправности.
- Выбирайте задвижки из более дешевых материалов: Если условия эксплуатации позволяют, можно выбрать задвижки из более дешевых материалов, таких как чугун или углеродистая сталь.
Установка и Обслуживание Задвижек
Правильная установка и регулярное обслуживание задвижек необходимы для обеспечения их надежной и долговечной работы. Установка задвижек должна выполняться квалифицированными специалистами в соответствии с инструкциями производителя.
Рекомендации по Установке Задвижек
- Убедитесь, что задвижка соответствует типу и размеру трубопровода.
- Очистите трубопровод от грязи и мусора перед установкой задвижки.
- Используйте правильные инструменты и оборудование для установки задвижки.
- Затяните соединения задвижки в соответствии с рекомендациями производителя.
- Проверьте задвижку на герметичность после установки.
Рекомендации по Обслуживанию Задвижек
- Регулярно осматривайте задвижку на наличие утечек, коррозии и других повреждений.
- Смазывайте подвижные части задвижки для обеспечения плавного хода.
- Затягивайте ослабленные соединения задвижки.
- При необходимости заменяйте изношенные или поврежденные детали задвижки.
- Проводите периодическую проверку герметичности задвижки.
Выбор правильной задвижки, знание её параметров, а также адекватная оценка стоимости – это залог успешной и безопасной работы любой трубопроводной системы. Учитывая все рассмотренные факторы, вы сможете принять обоснованное решение и выбрать задвижку, которая будет соответствовать вашим потребностям и бюджету. Не забывайте также о важности правильной установки и регулярного обслуживания для обеспечения долговечности и надежности вашей системы. Помните, что экономия на качестве задвижки может привести к серьезным проблемам в будущем, поэтому важно инвестировать в надежное оборудование. Обратитесь к специалистам для консультации и помощи в выборе оптимального решения. Правильный выбор и установка задвижки – это вклад в безопасность и эффективность вашей системы.
Описание: В статье рассмотрены основные аспекты выбора задвижек, включая размеры, цены и типы. Вы узнаете, как правильно подобрать задвижки и на что обращать внимание при покупке задвижек.
