В современном мире, где транспортировка жидкостей и газов является неотъемлемой частью промышленности и коммунального хозяйства, надежное управление потоками играет критически важную роль. Задвижки для трубопроводов – это один из ключевых элементов, обеспечивающих эту управляемость. Они представляют собой запорную арматуру, предназначенную для полного перекрытия или открытия потока среды, транспортируемой по трубопроводу. Понимание принципов работы, классификации и особенностей применения задвижек необходимо для обеспечения эффективной и безопасной эксплуатации трубопроводных систем.
Что такое задвижка для трубопровода?
Задвижка – это тип трубопроводной арматуры, в которой запирающий элемент перемещается перпендикулярно направлению потока рабочей среды. Основное назначение задвижки – полное открытие или полное закрытие потока. В отличие от регулирующей арматуры, задвижки не предназначены для дросселирования потока, так как это может привести к быстрому износу запирающих поверхностей и повреждению конструкции. Простота конструкции и относительно небольшое гидравлическое сопротивление в открытом состоянии делают задвижки широко распространенными в различных отраслях промышленности.
Принцип работы задвижки
Принцип работы задвижки достаточно прост. Запирающий элемент, обычно выполненный в виде клина, диска или параллельных пластин, перемещается внутри корпуса задвижки под воздействием шпинделя, который, в свою очередь, приводится в движение маховиком или электроприводом. При вращении маховика шпиндель либо опускается, опуская запирающий элемент и перекрывая проходное сечение трубопровода, либо поднимается, освобождая проход для рабочей среды. Герметичность закрытия обеспечивается плотным прилеганием запирающего элемента к седлам в корпусе задвижки.
Виды задвижек для трубопроводов
Существует множество разновидностей задвижек, отличающихся по конструкции, материалу изготовления, способу управления и другим параметрам. Выбор конкретного типа задвижки зависит от условий эксплуатации, характеристик рабочей среды и требований к надежности и безопасности.
По конструкции запорного элемента:
- Клиновые задвижки: Наиболее распространенный тип, характеризующийся клиновидным запирающим элементом. Обеспечивают надежное перекрытие потока, особенно при высоких давлениях.
- Параллельные задвижки: Имеют два параллельных диска, прижимающихся к седлам в корпусе. Используются в основном в трубопроводах с низким давлением.

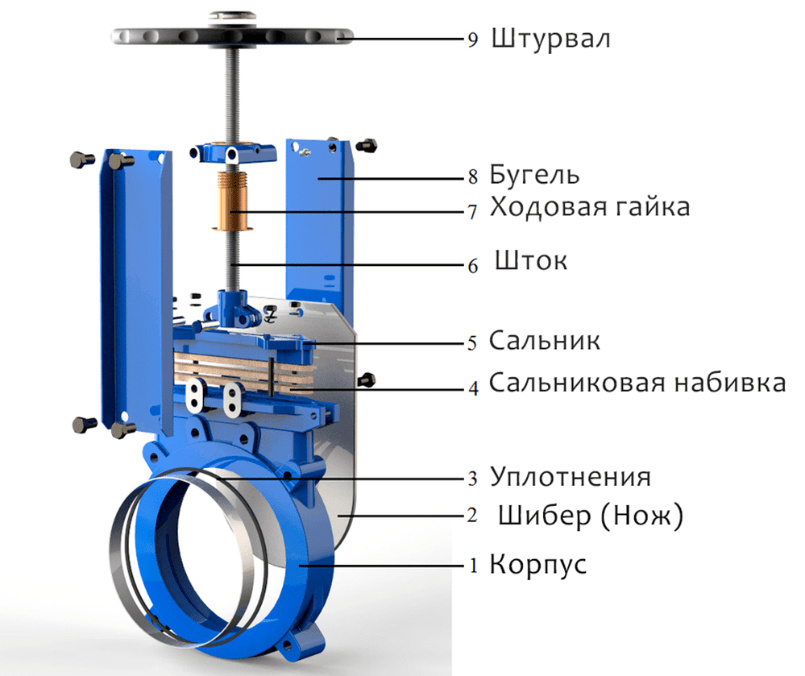

- Шиберные задвижки (ножевые задвижки): Запирающий элемент выполнен в виде ножа, который перерезает поток среды. Применяются для работы с загрязненными средами, содержащими твердые частицы.
По типу шпинделя:
- Задвижки с выдвижным шпинделем: Шпиндель при открытии задвижки выдвигается вверх. Требуют большего пространства для установки, но позволяют визуально контролировать положение запирающего элемента.
- Задвижки с невыдвижным шпинделем: Шпиндель не выдвигается при открытии задвижки, что делает их более компактными. Однако контроль положения запирающего элемента затруднен.
По материалу корпуса:
Материал корпуса задвижки выбирается в зависимости от характеристик рабочей среды и условий эксплуатации. Наиболее распространенные материалы:
- Чугунные задвижки: Применяются для воды, пара и других неагрессивных сред. Отличаются невысокой стоимостью.
- Стальные задвижки: Используются для более широкого спектра сред, включая агрессивные. Обладают высокой прочностью и устойчивостью к высоким температурам.
- Задвижки из нержавеющей стали: Применяются в агрессивных средах, где требуется высокая коррозионная стойкость.
- Задвижки из специальных сплавов: Используются в особо тяжелых условиях эксплуатации, например, при высоких температурах и давлениях.
По типу присоединения к трубопроводу:
- Фланцевые задвижки: Присоединяются к трубопроводу с помощью фланцев. Обеспечивают надежное и герметичное соединение.
- Муфтовые задвижки: Присоединяются к трубопроводу с помощью резьбовых муфт. Используются в трубопроводах небольшого диаметра.
- Приварные задвижки: Привариваются непосредственно к трубопроводу. Обеспечивают наиболее прочное и герметичное соединение.
По типу управления:
- Ручные задвижки: Управляются вручную с помощью маховика. Наиболее простой и надежный тип.
- Задвижки с электроприводом: Управляются с помощью электропривода. Позволяют автоматизировать процесс управления потоком.
- Задвижки с пневмоприводом: Управляются с помощью пневмопривода. Используются во взрывоопасных средах.
Область применения задвижек
Задвижки широко применяются в различных отраслях промышленности и коммунального хозяйства. Их используют в системах водоснабжения, отопления, газоснабжения, в нефтегазовой промышленности, в химической промышленности и во многих других областях.
Применение в системах водоснабжения и отопления
В системах водоснабжения и отопления задвижки используются для перекрытия потока воды, регулирования подачи воды в отдельные участки системы, а также для обеспечения возможности проведения ремонтных работ. Они устанавливаются на магистральных трубопроводах, на ответвлениях к отдельным зданиям и сооружениям, а также на оборудовании, требующем периодического обслуживания.
Применение в нефтегазовой промышленности
В нефтегазовой промышленности задвижки используются для транспортировки нефти, газа и других нефтепродуктов. Они устанавливаются на магистральных трубопроводах, на нефтеперерабатывающих заводах, на нефтебазах и на других объектах. В этой отрасли к задвижкам предъявляются повышенные требования по надежности и безопасности, так как транспортируемые среды часто являются взрывоопасными и токсичными.
Применение в химической промышленности
В химической промышленности задвижки используются для транспортировки различных химических веществ, включая агрессивные кислоты и щелочи. В этой отрасли используются задвижки из специальных материалов, обладающих высокой коррозионной стойкостью. Важным фактором является также герметичность задвижек, так как утечка химических веществ может представлять опасность для окружающей среды и здоровья людей.
Преимущества и недостатки использования задвижек
Как и любой тип трубопроводной арматуры, задвижки имеют свои преимущества и недостатки. Понимание этих особенностей позволяет правильно выбрать задвижку для конкретных условий эксплуатации.
Преимущества задвижек:
- Простота конструкции: Обеспечивает высокую надежность и долговечность.
- Небольшое гидравлическое сопротивление: В открытом состоянии задвижка практически не оказывает сопротивления потоку среды.
- Возможность применения в широком диапазоне давлений и температур: Зависит от материала изготовления и конструкции задвижки.
- Относительно невысокая стоимость: По сравнению с другими типами трубопроводной арматуры.
Недостатки задвижек:
- Не предназначены для регулирования потока: Длительное дросселирование потока может привести к повреждению запирающих поверхностей.
- Сравнительно большое время открытия и закрытия: Особенно для задвижек больших диаметров.
- Возможность гидравлического удара при быстром закрытии: Требует плавного закрытия задвижки.
- Необходимость периодического обслуживания: Для обеспечения надежной работы.
Техническое обслуживание и ремонт задвижек
Для обеспечения надежной и долговечной работы задвижек необходимо проводить регулярное техническое обслуживание и своевременный ремонт. Техническое обслуживание включает в себя осмотр задвижки, проверку герметичности, смазку подвижных частей и подтяжку сальниковых уплотнений.
Регулярный осмотр задвижек
Регулярный осмотр задвижек позволяет выявить неисправности на ранней стадии и предотвратить их развитие. При осмотре необходимо обращать внимание на следующие признаки:
- Утечки рабочей среды: Могут свидетельствовать о повреждении сальниковых уплотнений или корпуса задвижки.
- Затрудненное вращение маховика: Может быть вызвано коррозией или загрязнением шпинделя.
- Вибрация и шум при работе задвижки: Могут свидетельствовать о повреждении внутренних деталей.
- Коррозия корпуса и других элементов задвижки: Требует своевременного устранения.
Смазка подвижных частей
Смазка подвижных частей задвижки обеспечивает плавное и легкое вращение маховика и предотвращает коррозию. Для смазки рекомендуется использовать специальные смазки, предназначенные для трубопроводной арматуры. Периодичность смазки зависит от условий эксплуатации и типа задвижки.
Подтяжка сальниковых уплотнений
Сальниковые уплотнения предназначены для предотвращения утечки рабочей среды через шпиндель задвижки. Со временем сальниковые уплотнения могут изнашиваться и терять герметичность. В этом случае необходимо подтянуть сальниковую набивку или заменить ее новой.
Ремонт задвижек
Ремонт задвижек может включать в себя замену изношенных деталей, восстановление запирающих поверхностей, ремонт корпуса и другие работы. Ремонт задвижек рекомендуется проводить в специализированных мастерских, имеющих необходимое оборудование и квалифицированный персонал.
Выбор задвижки для конкретного применения
Правильный выбор задвижки для конкретного применения является ключевым фактором обеспечения надежной и безопасной работы трубопроводной системы. При выборе задвижки необходимо учитывать следующие факторы:
- Характеристики рабочей среды: Тип среды, давление, температура, агрессивность.
- Диаметр трубопровода: Определяет размер задвижки.
- Условия эксплуатации: Температура окружающей среды, влажность, наличие вибрации.
- Требования к надежности и безопасности: Определяют тип задвижки и материал изготовления.
- Способ управления: Ручной, с электроприводом, с пневмоприводом.
- Тип присоединения к трубопроводу: Фланцевый, муфтовый, приварной.
Консультация со специалистами поможет сделать оптимальный выбор задвижки, отвечающей всем требованиям и условиям эксплуатации. Неправильный выбор задвижки может привести к авариям, простоям и другим негативным последствиям.
Таким образом, понимание принципов работы, классификации, преимуществ и недостатков задвижек является необходимым для всех, кто связан с проектированием, монтажом и эксплуатацией трубопроводных систем. Тщательный выбор, своевременное обслуживание и квалифицированный ремонт обеспечат надежную и безопасную работу задвижек на протяжении всего срока службы. Инвестиции в качественные задвижки и профессиональное обслуживание – это вклад в долгосрочную и бесперебойную работу всей системы. Знания о задвижках и их правильном применении помогают обеспечить безопасность и эффективность в различных отраслях промышленности и коммунального хозяйства. Помните, что от правильного выбора и эксплуатации задвижек зависит надежность и безопасность всей трубопроводной системы.
