Нефтепроводы являются жизненно важной инфраструктурой для транспортировки сырой нефти и нефтепродуктов на большие расстояния. Эффективная и безопасная работа этих систем требует использования специализированного оборудования, и одним из важнейших элементов являются задвижки. Задвижки, установленные на нефтепроводах, играют ключевую роль в управлении потоком жидкости, обеспечивая возможность перекрытия, регулирования и направления потока в различные участки трубопроводной системы. В этой статье мы подробно рассмотрим, что такое задвижки на нефтепроводе, какие виды задвижек существуют, их принцип работы, области применения, а также особенности выбора и обслуживания.
Что такое задвижка и её роль в нефтепроводе?
Задвижка – это тип трубопроводной арматуры, предназначенный для перекрытия или регулирования потока жидкости или газа в трубопроводе. Основной принцип работы задвижки заключается в перемещении запорного элемента (диска, клина или шибера) перпендикулярно направлению потока. Когда запорный элемент полностью перекрывает проходное сечение трубопровода, поток жидкости или газа прекращается. В нефтепроводах задвижки выполняют несколько важных функций:
- Перекрытие потока: Задвижки используются для полной остановки потока нефти в определенном участке трубопровода, например, для проведения ремонтных работ или при аварийных ситуациях.
- Регулирование потока: Некоторые типы задвижек (например, клиновые задвижки с регулируемым клином) позволяют плавно изменять расход нефти в трубопроводе.
- Направление потока: Задвижки могут использоваться для перенаправления потока нефти в различные участки трубопроводной системы, например, для заполнения резервуаров или для обхода поврежденных участков.
- Предотвращение обратного потока: В некоторых случаях задвижки могут использоваться в качестве обратных клапанов, предотвращая обратный поток нефти в трубопроводе.
Преимущества использования задвижек
Использование задвижек в нефтепроводах имеет ряд преимуществ:
- Надежность: Задвижки, изготовленные из качественных материалов и правильно установленные, отличаются высокой надежностью и долговечностью.
- Простота конструкции: Конструкция большинства типов задвижек относительно проста, что облегчает их обслуживание и ремонт.
- Универсальность: Задвижки могут использоваться в различных условиях эксплуатации, в том числе при высоких давлениях и температурах.
- Разнообразие типов: Существует множество различных типов задвижек, что позволяет подобрать оптимальное решение для конкретной задачи.
Основные типы задвижек, используемых на нефтепроводах
Существует несколько основных типов задвижек, которые широко используются на нефтепроводах. Каждый тип имеет свои особенности конструкции, принцип работы и область применения. Рассмотрим наиболее распространенные типы.
Клиновые задвижки

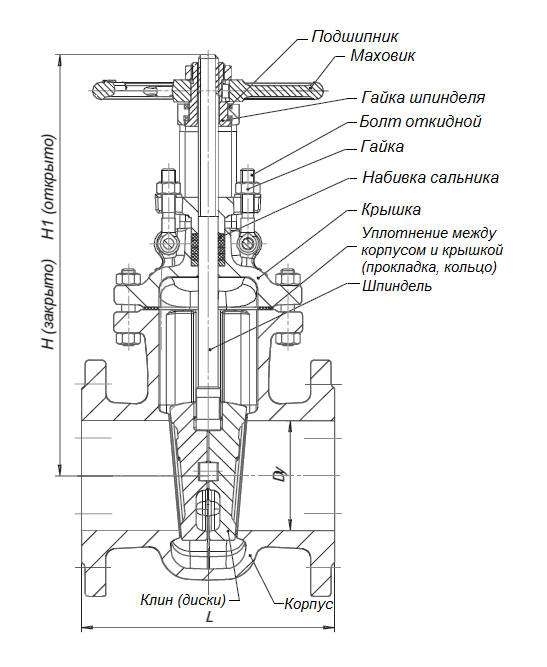

Клиновые задвижки являются наиболее распространенным типом задвижек, используемых на нефтепроводах. В качестве запорного элемента в них используется клин, который перемещается перпендикулярно направлению потока и плотно прилегает к седлам корпуса, обеспечивая герметичное перекрытие. Клиновые задвижки отличаются высокой надежностью и герметичностью, а также способностью работать при высоких давлениях и температурах.
Преимущества клиновых задвижек:
- Высокая герметичность: Клиновые задвижки обеспечивают надежное перекрытие потока даже при высоких давлениях.
- Простота конструкции: Конструкция клиновых задвижек относительно проста, что облегчает их обслуживание и ремонт.
- Долговечность: Клиновые задвижки, изготовленные из качественных материалов, отличаются высокой долговечностью.
Недостатки клиновых задвижек:
- Высокое гидравлическое сопротивление: Клиновые задвижки создают относительно высокое гидравлическое сопротивление потоку.
- Сложность регулирования потока: Клиновые задвижки не предназначены для регулирования потока, так как при частичном открытии клина может возникать эрозия уплотнительных поверхностей.
- Большой ход штока: Для полного открытия или закрытия клиновой задвижки требуется большой ход штока.
Параллельные задвижки (шиберные)
Параллельные задвижки, также известные как шиберные задвижки, используют в качестве запорного элемента шибер – плоскую пластину, которая перемещается перпендикулярно направлению потока. Шиберные задвижки обычно используются для перекрытия потока в трубопроводах с низким давлением и температурой. Они отличаются простотой конструкции и небольшим гидравлическим сопротивлением.
Преимущества параллельных задвижек:
- Низкое гидравлическое сопротивление: Параллельные задвижки создают небольшое гидравлическое сопротивление потоку.
- Простота конструкции: Конструкция параллельных задвижек очень проста, что облегчает их обслуживание и ремонт.
- Небольшой вес: Параллельные задвижки обычно имеют небольшой вес.
Недостатки параллельных задвижек:
- Низкая герметичность: Параллельные задвижки не обеспечивают такой высокой герметичности, как клиновые задвижки.
- Ограниченное применение: Параллельные задвижки не могут использоваться при высоких давлениях и температурах.
- Склонность к засорению: Шиберные задвижки могут засоряться твердыми частицами, содержащимися в потоке жидкости.
Задвижки с выдвижным шпинделем
Задвижки с выдвижным шпинделем – это тип задвижек, в которых шпиндель перемещается вверх и вниз при открытии и закрытии задвижки. Этот тип задвижек позволяет визуально контролировать положение запорного элемента (открыто или закрыто). Однако, задвижки с выдвижным шпинделем требуют большего пространства для установки, так как необходимо учитывать высоту выдвижного шпинделя.
Преимущества задвижек с выдвижным шпинделем:
- Визуальный контроль положения: По положению шпинделя можно легко определить, открыта или закрыта задвижка.
- Простота обслуживания: Обслуживание задвижек с выдвижным шпинделем относительно просто.
Недостатки задвижек с выдвижным шпинделем:
- Большие габариты: Задвижки с выдвижным шпинделем занимают больше места, чем задвижки с невыдвижным шпинделем.
- Риск повреждения шпинделя: Шпиндель может быть поврежден в результате механического воздействия или коррозии.
Задвижки с невыдвижным шпинделем
Задвижки с невыдвижным шпинделем – это тип задвижек, в которых шпиндель не перемещается вверх и вниз при открытии и закрытии задвижки, а вращается на месте. Этот тип задвижек занимает меньше места, чем задвижки с выдвижным шпинделем, но визуальный контроль положения запорного элемента затруднен.
Преимущества задвижек с невыдвижным шпинделем:
- Компактность: Задвижки с невыдвижным шпинделем занимают меньше места, чем задвижки с выдвижным шпинделем.
- Защита шпинделя: Шпиндель защищен от механического воздействия и коррозии.
Недостатки задвижек с невыдвижным шпинделем:
- Отсутствие визуального контроля положения: По положению шпинделя нельзя определить, открыта или закрыта задвижка.
- Более сложное обслуживание: Обслуживание задвижек с невыдвижным шпинделем может быть более сложным.
Материалы для изготовления задвижек
Выбор материала для изготовления задвижек зависит от условий эксплуатации, таких как давление, температура, тип транспортируемой среды и другие факторы. Наиболее распространенными материалами для изготовления задвижек являются:
- Углеродистая сталь: Углеродистая сталь является наиболее распространенным материалом для изготовления задвижек, используемых в нефтепроводах. Она отличается высокой прочностью и относительно низкой стоимостью. Однако, углеродистая сталь подвержена коррозии, поэтому для защиты от коррозии ее часто покрывают специальными покрытиями.
- Нержавеющая сталь: Нержавеющая сталь обладает высокой коррозионной стойкостью и используется для изготовления задвижек, работающих в агрессивных средах. Однако, нержавеющая сталь более дорогая, чем углеродистая сталь.
- Чугун: Чугун используется для изготовления задвижек, работающих при низких давлениях и температурах. Чугун обладает хорошими литейными свойствами и относительно низкой стоимостью.
- Специальные сплавы: Для изготовления задвижек, работающих в особо тяжелых условиях, могут использоваться специальные сплавы, такие как титановые сплавы, никелевые сплавы и другие. Эти сплавы обладают высокой прочностью, коррозионной стойкостью и термостойкостью.
Принцип работы задвижки
Принцип работы задвижки достаточно прост. Запорный элемент (клин, шибер или диск) перемещается перпендикулярно направлению потока жидкости или газа. Когда задвижка находится в открытом положении, запорный элемент полностью убран из проходного сечения трубопровода, и поток жидкости или газа проходит свободно. Когда задвижка находится в закрытом положении, запорный элемент плотно прилегает к седлам корпуса, перекрывая проходное сечение трубопровода и прекращая поток жидкости или газа. Управление задвижкой осуществляется вручную (с помощью маховика) или с помощью электропривода, пневмопривода или гидропривода.
Области применения задвижек на нефтепроводах
Задвижки на нефтепроводах используются в различных областях:
- Магистральные нефтепроводы: Задвижки используются для перекрытия и регулирования потока нефти на магистральных нефтепроводах.
- Нефтеперерабатывающие заводы: Задвижки используются для управления потоком нефти и нефтепродуктов на нефтеперерабатывающих заводах.
- Нефтебазы: Задвижки используются для перекрытия и регулирования потока нефти и нефтепродуктов на нефтебазах.
- Системы пожаротушения: Задвижки используются в системах пожаротушения для перекрытия потока воды или пены в случае пожара.
- Системы водоснабжения: Задвижки используются в системах водоснабжения для перекрытия и регулирования потока воды.
Выбор задвижки для нефтепровода
Выбор задвижки для нефтепровода – это ответственная задача, которая требует учета множества факторов. Неправильный выбор задвижки может привести к аварийным ситуациям и серьезным последствиям. При выборе задвижки необходимо учитывать следующие факторы:
- Тип транспортируемой среды: Необходимо учитывать тип транспортируемой среды (сырая нефть, нефтепродукты, газ и т.д.) и ее свойства (вязкость, плотность, химическая активность и т.д.).
- Давление и температура: Необходимо учитывать рабочее давление и температуру в трубопроводе.
- Диаметр трубопровода: Необходимо учитывать диаметр трубопровода.
- Условия эксплуатации: Необходимо учитывать условия эксплуатации (например, наличие вибраций, перепадов давления и т.д.).
- Требования к герметичности: Необходимо учитывать требования к герметичности.
- Тип управления: Необходимо выбрать тип управления задвижкой (ручное, электропривод, пневмопривод, гидропривод).
- Материал изготовления: Необходимо выбрать материал изготовления задвижки в зависимости от условий эксплуатации.
Монтаж и обслуживание задвижек
Монтаж и обслуживание задвижек должны выполняться квалифицированным персоналом в соответствии с инструкциями производителя. При монтаже задвижки необходимо обратить внимание на правильность установки, герметичность соединений и отсутствие механических повреждений. Регулярное обслуживание задвижек включает в себя осмотр, очистку, смазку и замену изношенных деталей. Своевременное обслуживание позволяет продлить срок службы задвижек и обеспечить их надежную работу.
Современные технологии в производстве задвижек
В последние годы в производстве задвижек активно внедряются современные технологии, такие как:
- Компьютерное моделирование: Компьютерное моделирование позволяет оптимизировать конструкцию задвижек и повысить их надежность.
- Автоматизированное производство: Автоматизированное производство позволяет повысить точность изготовления задвижек и снизить затраты.
- Новые материалы: Разрабатываются и внедряются новые материалы с улучшенными характеристиками, такие как композитные материалы и наноматериалы.
- Интеллектуальные системы управления: Разрабатываются интеллектуальные системы управления задвижками, которые позволяют удаленно контролировать и управлять их работой.
Эти инновации позволяют создавать более надежные, эффективные и долговечные задвижки для нефтепроводов, обеспечивая безопасную и бесперебойную транспортировку нефти и нефтепродуктов.
Задвижки – это незаменимый элемент любой трубопроводной системы. Изучение принципов работы задвижек на нефтепроводе и областей их применения является важной задачей. Правильный выбор и эксплуатация этих устройств гарантируют безопасность и эффективность транспортировки нефти. Использование современных технологий в производстве задвижек способствует повышению их надежности и долговечности. Понимание роли задвижек в нефтепроводной системе необходимо для всех специалистов отрасли.
