Задвижки: всё, что нужно знать! Типы, выбор и расшифровка маркировки

Задвижки – это один из наиболее распространенных типов запорной арматуры, используемых в различных отраслях промышленности и в жилищно-коммунальном хозяйстве. Они просты в конструкции, надежны в эксплуатации и обеспечивают герметичное перекрытие потока рабочей среды. Однако, чтобы правильно выбрать и использовать задвижку, необходимо понимать ее устройство, принцип работы и, конечно же, знать расшифровку маркировки. Эта статья предоставит вам исчерпывающую информацию о задвижках, их типах, расшифровке и областях применения.

Содержание

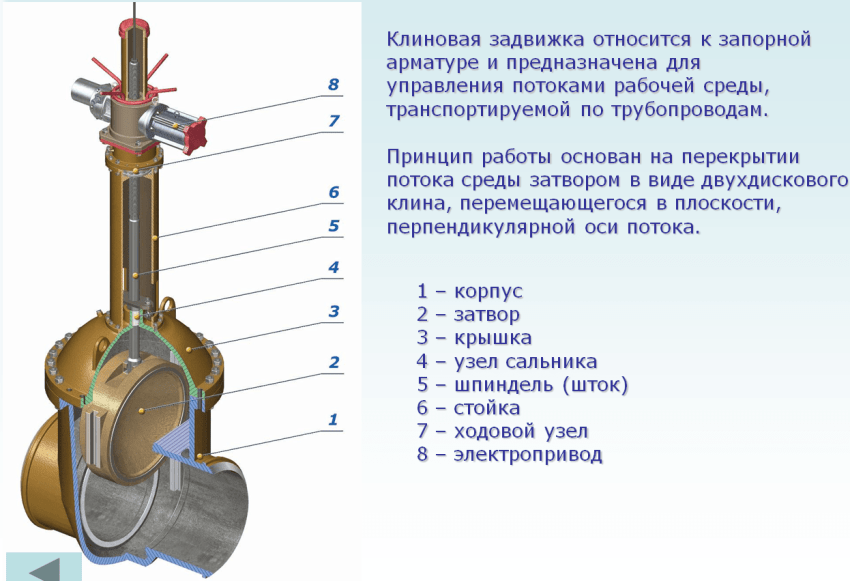

Что такое задвижка и как она работает?

Задвижка – это тип трубопроводной арматуры, предназначенный для перекрытия или открытия потока жидкости или газа. Основным элементом задвижки является затвор, который перемещается перпендикулярно направлению потока. В открытом положении затвор полностью убран из потока, обеспечивая минимальное сопротивление. В закрытом положении затвор плотно прилегает к седлам, перекрывая проходное сечение и предотвращая протечки.

Принцип работы задвижки:

Вращение маховика передается на шпиндель, который, в свою очередь, перемещает затвор вверх или вниз. Когда затвор находится в верхнем положении, проходное сечение открыто, и рабочая среда может свободно проходить через задвижку. Когда затвор опускается вниз, он перекрывает проходное сечение, останавливая поток. Герметичность обеспечивается плотным прилеганием затвора к седлам.

Типы задвижек

Существует множество различных типов задвижек, отличающихся по конструкции, материалу и области применения. Выбор конкретного типа задвижки зависит от условий эксплуатации, характеристик рабочей среды и требований к герметичности.

По типу затвора:

Клиновые задвижки: Затвор имеет форму клина, который плотно прилегает к седлам. Обеспечивают высокую герметичность и подходят для работы с различными средами.
Параллельные задвижки: Затвор состоит из двух параллельных дисков, которые прижимаются к седлам. Используются в основном для работы с водой и паром низкого давления.
Шиберные задвижки: Затвор имеет форму ножа или пластины, которая скользит в поперечном направлении. Предназначены для работы с абразивными средами и пульпой.
Задвижки с обрезиненным клином: Клиновой затвор с резиновым покрытием обеспечивает особенно высокую герметичность и часто используется в системах водоснабжения.

По типу присоединения:

Фланцевые задвижки: Присоединяются к трубопроводу с помощью фланцев. Обеспечивают надежное и герметичное соединение.
Муфтовые задвижки: Присоединяются к трубопроводу с помощью резьбовых муфт. Используются в основном для небольших диаметров труб.
Приварные задвижки: Присоединяются к трубопроводу с помощью сварки. Обеспечивают наиболее прочное и герметичное соединение.
Межфланцевые задвижки: Устанавливаются между фланцами трубопровода. Компактны и удобны в монтаже.

По материалу корпуса:

Чугунные задвижки: Наиболее распространенный тип задвижек. Используются в системах водоснабжения, отопления и канализации.
Стальные задвижки: Обладают высокой прочностью и устойчивостью к высоким температурам и давлениям. Используются в нефтегазовой промышленности и энергетике.
Задвижки из нержавеющей стали: Устойчивы к коррозии и агрессивным средам. Используются в химической, пищевой и фармацевтической промышленности.
Бронзовые задвижки: Устойчивы к коррозии и используются в судостроении и системах водоснабжения морской водой.
Пластиковые задвижки: Легкие, устойчивые к коррозии и используются в системах водоподготовки и химической промышленности.

По типу управления:

Ручные задвижки: Управляются вручную с помощью маховика.
Задвижки с электроприводом: Управляются автоматически с помощью электропривода.
Задвижки с пневмоприводом: Управляются автоматически с помощью пневматического привода.
Задвижки с гидроприводом: Управляются автоматически с помощью гидравлического привода.

Расшифровка маркировки задвижек

Маркировка задвижки содержит информацию о ее основных характеристиках, таких как тип, материал корпуса, номинальное давление, номинальный диаметр и другие параметры. Расшифровка маркировки позволяет правильно выбрать задвижку для конкретных условий эксплуатации.

Пример маркировки: 30ч6бр Ду50 Ру16

30 – Тип задвижки (в данном случае, клиновая задвижка с выдвижным шпинделем).
ч – Материал корпуса (чугун).
6 – Номер модели.
бр – Материал уплотнения (бронза).
Ду50 – Номинальный диаметр (50 мм).
Ру16 – Номинальное давление (16 кгс/см²).

Расшифровка буквенных обозначений материалов корпуса:

ч – Чугун.
с – Сталь.
нж или н – Нержавеющая сталь.
лс – Латунь.
бр – Бронза.
п – Пластик.

Расшифровка цифровых обозначений типов задвижек (неполный список):

30 – Клиновая задвижка с выдвижным шпинделем.
30с41нж – Клиновая задвижка стальная с выдвижным шпинделем (нержавеющая сталь в уплотнении).
31 – Параллельная задвижка.
31лс – Параллельная задвижка латунная.
33 – Шиберная задвижка.

Номинальный диаметр (Ду) – это внутренний диаметр трубопровода, к которому присоединяется задвижка. Измеряется в миллиметрах (мм) или дюймах («).

Номинальное давление (Ру) – это максимальное давление рабочей среды, при котором задвижка может безопасно работать. Измеряется в кгс/см² (атмосферах) или мегапаскалях (МПа).

Дополнительные обозначения

Кроме основных обозначений, на задвижках могут быть указаны дополнительные параметры, такие как:

Климатическое исполнение: Указывает на диапазон температур окружающей среды, при котором задвижка может эксплуатироваться. Например, УХЛ (умеренный и холодный климат).
Класс герметичности: Указывает на степень герметичности задвижки в закрытом положении. Обозначается буквами A, B, C, D (A – наиболее герметичная).
Стрелка направления потока: Указывает направление движения рабочей среды через задвижку. Особенно важно для некоторых типов задвижек, например, для шиберных.

Области применения задвижек

Задвижки широко используются в различных отраслях промышленности и в жилищно-коммунальном хозяйстве. Они применяются для перекрытия потока рабочей среды в трубопроводах, транспортирующих воду, пар, газ, нефть, нефтепродукты, химические вещества и другие жидкости и газы.

Основные области применения:

Водоснабжение и канализация: Для перекрытия потока воды в системах водоснабжения и водоотведения.
Отопление: Для регулирования потока теплоносителя в системах отопления.
Нефтегазовая промышленность: Для перекрытия потока нефти, газа и нефтепродуктов в трубопроводах.
Химическая промышленность: Для перекрытия потока химических веществ в трубопроводах.
Энергетика: Для перекрытия потока пара и воды в паровых и водяных системах.
Пищевая промышленность: Для перекрытия потока жидкостей и газов в технологических процессах производства продуктов питания.

Преимущества и недостатки задвижек

Как и любой другой тип трубопроводной арматуры, задвижки имеют свои преимущества и недостатки.

Преимущества:

Простота конструкции: Задвижки имеют простую конструкцию, что обеспечивает их надежность и долговечность.
Низкое гидравлическое сопротивление: В открытом положении задвижка практически не создает сопротивления потоку рабочей среды.
Возможность использования в различных средах: Задвижки могут использоваться для работы с различными жидкостями и газами, в том числе с агрессивными средами.
Широкий диапазон диаметров и давлений: Существуют задвижки для трубопроводов различных диаметров и с различными значениями номинального давления.
Относительно невысокая стоимость: Задвижки обычно дешевле, чем другие типы запорной арматуры, такие как шаровые краны или дисковые затворы.

Недостатки:

Большое время открытия и закрытия: Для полного открытия или закрытия задвижки требуется значительное время, особенно для задвижек больших диаметров.
Невозможность регулирования потока: Задвижки предназначены только для полного открытия или полного закрытия потока. Использование задвижки для регулирования потока может привести к ее преждевременному износу.
Чувствительность к загрязнениям: Задвижки могут быть чувствительны к загрязнениям в рабочей среде, которые могут привести к повреждению уплотнительных поверхностей.
Возможность гидроудара: Быстрое закрытие задвижки может привести к гидроудару в трубопроводе.
Необходимость обслуживания: Задвижки требуют периодического обслуживания, такого как смазка шпинделя и подтяжка сальниковой набивки.

Выбор задвижки: ключевые факторы

Правильный выбор задвижки – залог надежной и долговечной работы трубопроводной системы. При выборе задвижки необходимо учитывать следующие факторы:

Тип рабочей среды: Необходимо учитывать химические и физические свойства рабочей среды, такие как агрессивность, вязкость, температура и давление.
Диаметр трубопровода: Необходимо выбирать задвижку с номинальным диаметром, соответствующим диаметру трубопровода.
Номинальное давление: Необходимо выбирать задвижку с номинальным давлением, превышающим максимальное рабочее давление в трубопроводе.
Тип присоединения: Необходимо выбирать задвижку с типом присоединения, соответствующим типу соединения трубопровода (фланцевое, муфтовое, приварное).
Условия эксплуатации: Необходимо учитывать условия эксплуатации, такие как температура окружающей среды, влажность и наличие агрессивных веществ.
Требования к герметичности: Необходимо выбирать задвижку с классом герметичности, соответствующим требованиям к герметичности трубопроводной системы.
Тип управления: Необходимо выбирать задвижку с типом управления, соответствующим требованиям к автоматизации и удобству эксплуатации.

При выборе задвижки рекомендуется обратиться к специалистам, которые помогут подобрать оптимальный тип задвижки для конкретных условий эксплуатации.

Надеемся, что данная статья помогла вам разобраться в мире задвижек и их расшифровке. Теперь вы обладаете необходимыми знаниями для выбора, установки и эксплуатации этого важного элемента трубопроводной арматуры. Помните о важности соблюдения правил безопасности и рекомендаций производителей для обеспечения долговечной и надежной работы вашей системы. Удачного выбора и безопасной эксплуатации!
