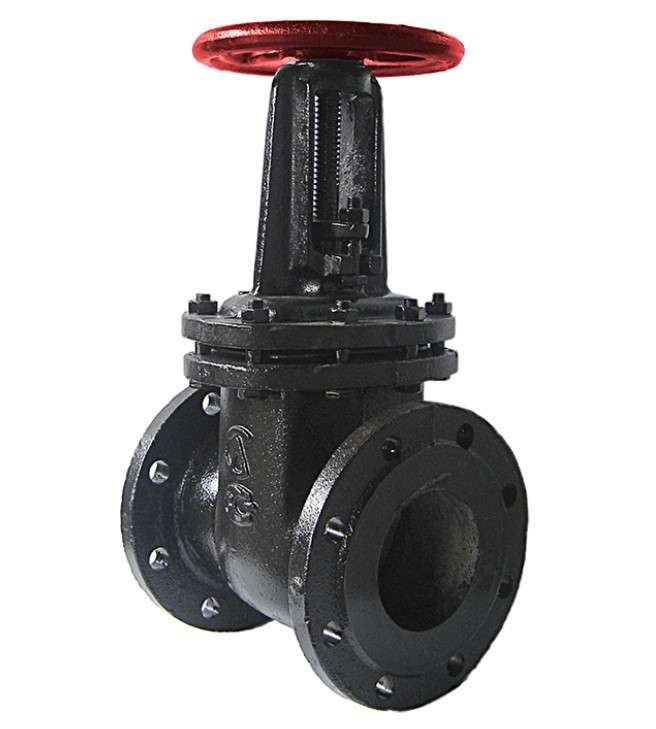

Задвижки чугунные параллельные с выдвижным шпинделем: конструкция, преимущества и применение

Задвижки чугунные параллельные с выдвижным шпинделем – это один из наиболее распространенных типов запорной арматуры, используемый в различных отраслях промышленности и коммунального хозяйства. Они надежны, долговечны и способны работать в широком диапазоне температур и давлений. Их конструкция обеспечивает плавное открытие и закрытие, а также минимальное гидравлическое сопротивление в открытом положении. Эта статья подробно рассмотрит конструкцию, принцип работы, преимущества, область применения и особенности выбора чугунных параллельных задвижек с выдвижным шпинделем.

Конструкция и Принцип Работы

Конструкция чугунной параллельной задвижки с выдвижным шпинделем состоит из нескольких ключевых элементов, определяющих ее функциональность и надежность.

Основные Компоненты

• Корпус: Обычно изготавливается из чугуна, обеспечивающего прочность и устойчивость к коррозии.
• Крышка: Соединяется с корпусом и обеспечивает герметичность.
• Затвор: Состоит из двух параллельных дисков, которые перемещаются перпендикулярно потоку рабочей среды.
• Шпиндель: Служит для передачи усилия от маховика к затвору. В данном типе задвижек шпиндель выдвижной, то есть при открытии задвижки он поднимается над корпусом.
• Маховик: Предназначен для ручного управления задвижкой.
• Уплотнительные поверхности: Обеспечивают герметичное перекрытие потока рабочей среды.
• Сальниковое уплотнение: Предотвращает утечку рабочей среды по шпинделю.

Принцип Действия

Принцип работы чугунной параллельной задвижки с выдвижным шпинделем достаточно прост и надежен. В закрытом положении затвор плотно прилегает к уплотнительным поверхностям корпуса, перекрывая поток рабочей среды. При вращении маховика шпиндель начинает подниматься, перемещая затвор вверх и открывая проход для рабочей среды. В полностью открытом положении затвор находится вне потока, обеспечивая минимальное гидравлическое сопротивление. Закрытие задвижки происходит в обратном порядке: вращение маховика в противоположную сторону опускает шпиндель и затвор, перекрывая поток.

Преимущества Чугунных Параллельных Задвижек с Выдвижным Шпинделем

Чугунные параллельные задвижки с выдвижным шпинделем обладают рядом преимуществ, которые делают их востребованными в различных областях применения.

• Надежность: Простая и проверенная временем конструкция обеспечивает высокую надежность и долговечность.
• Простота обслуживания: Конструкция позволяет легко проводить обслуживание и замену изношенных деталей.
• Минимальное гидравлическое сопротивление: В открытом положении затвор полностью выведен из потока, что обеспечивает минимальные потери давления.
• Герметичность: Обеспечивается плотным прилеганием затвора к уплотнительным поверхностям.
• Универсальность: Подходят для различных рабочих сред, включая воду, пар, масло и другие неагрессивные жидкости и газы.
• Широкий диапазон рабочих температур и давлений: Чугун обеспечивает хорошую стойкость к высоким температурам и давлению.
• Доступная цена: По сравнению с другими типами запорной арматуры, чугунные задвижки обычно более доступны по цене.

Область Применения

Чугунные параллельные задвижки с выдвижным шпинделем широко используются в различных отраслях промышленности и коммунального хозяйства. Их универсальность и надежность делают их незаменимыми во многих системах трубопроводов.

Основные Области Применения

• Водоснабжение и канализация: Используются для перекрытия потока воды в системах водоснабжения и канализации.
• Теплоснабжение: Применяются в системах отопления и горячего водоснабжения для регулирования и перекрытия потока теплоносителя.
• Нефтегазовая промышленность: Используются для перекрытия потока нефти, газа и других нефтепродуктов.
• Химическая промышленность: Применяются для работы с неагрессивными химическими веществами.
• Энергетика: Используются на электростанциях для перекрытия потока пара и воды.
• Пищевая промышленность: Применяются в системах трубопроводов для перекрытия потока воды, молока и других пищевых продуктов (при использовании соответствующих материалов).

Особенности Выбора

При выборе чугунной параллельной задвижки с выдвижным шпинделем необходимо учитывать ряд факторов, чтобы обеспечить ее надежную и эффективную работу.

Основные Критерии Выбора

1. Рабочая среда: Необходимо учитывать тип рабочей среды, ее температуру и давление. Это позволит выбрать задвижку из подходящего материала и с соответствующими уплотнениями.
2. Диаметр трубопровода: Диаметр задвижки должен соответствовать диаметру трубопровода.
3. Рабочее давление: Задвижка должна выдерживать максимальное рабочее давление в системе.
4. Температурный режим: Необходимо учитывать минимальную и максимальную температуру рабочей среды.
5. Тип присоединения: Задвижки могут иметь фланцевое или резьбовое присоединение. Выбор типа присоединения зависит от типа трубопровода.
6. Производитель: Рекомендуется выбирать задвижки от проверенных и надежных производителей.
7. Наличие сертификатов: Задвижка должна иметь соответствующие сертификаты качества и соответствия стандартам.

Дополнительные Рекомендации

• Материал уплотнений: Выбор материала уплотнений зависит от типа рабочей среды. Например, для воды и пара можно использовать резиновые уплотнения, а для нефтепродуктов – маслостойкие.
• Конструкция шпинделя: Шпиндель должен быть изготовлен из прочного материала, устойчивого к коррозии.
• Наличие индикатора положения: Некоторые задвижки оснащены индикатором положения, который позволяет визуально определить степень открытия задвижки.
• Простота обслуживания: Желательно выбирать задвижки, которые легко обслуживать и ремонтировать.

Монтаж и Эксплуатация

Правильный монтаж и эксплуатация чугунной параллельной задвижки с выдвижным шпинделем – залог ее долгой и надежной работы. Необходимо строго соблюдать инструкции производителя и правила техники безопасности.

Основные Правила Монтажа

1. Подготовка трубопровода: Перед установкой задвижки необходимо очистить трубопровод от грязи, ржавчины и других загрязнений.
2. Выбор места установки: Задвижка должна быть установлена в легкодоступном месте для обслуживания и ремонта.
3. Правильное присоединение: Задвижка должна быть правильно присоединена к трубопроводу в соответствии с типом присоединения (фланцевое или резьбовое).
4. Герметичность соединения: Необходимо обеспечить герметичность соединения между задвижкой и трубопроводом.
5. Проверка работоспособности: После установки необходимо проверить работоспособность задвижки, открыв и закрыв ее несколько раз.

Основные Правила Эксплуатации

1. Регулярный осмотр: Необходимо регулярно осматривать задвижку на наличие утечек и других дефектов.
2. Смазка шпинделя: Необходимо регулярно смазывать шпиндель для обеспечения плавного хода и предотвращения коррозии.
3. Предотвращение замерзания: В зимнее время необходимо предотвращать замерзание рабочей среды в задвижке.
4. Своевременный ремонт: При обнаружении дефектов необходимо своевременно проводить ремонт или замену задвижки.
5. Правильное открытие и закрытие: Необходимо открывать и закрывать задвижку плавно, без резких движений.

Возможные Неисправности и Способы Устранения

В процессе эксплуатации чугунной параллельной задвижки с выдвижным шпинделем могут возникать различные неисправности. Своевременное выявление и устранение этих неисправностей позволит избежать серьезных проблем и продлить срок службы задвижки.

Основные Неисправности

• Утечка рабочей среды: Утечка может происходить по шпинделю, через уплотнения затвора или через корпус задвижки.
• Затрудненное открытие или закрытие: Это может быть вызвано коррозией шпинделя, загрязнением уплотнений или повреждением затвора.
• Повреждение шпинделя: Шпиндель может быть поврежден в результате неправильной эксплуатации или коррозии.
• Износ уплотнений: Уплотнения могут износиться в результате длительной эксплуатации или воздействия агрессивной среды.
• Повреждение корпуса: Корпус задвижки может быть поврежден в результате механического воздействия или коррозии.

Способы Устранения

1. Устранение утечки: В зависимости от места утечки, необходимо подтянуть сальниковое уплотнение, заменить уплотнения затвора или устранить дефекты корпуса.
2. Устранение затрудненного открытия или закрытия: Необходимо очистить шпиндель и уплотнения от загрязнений, смазать шпиндель и, при необходимости, заменить поврежденные детали.
3. Замена шпинделя: При повреждении шпинделя его необходимо заменить новым.
4. Замена уплотнений: При износе уплотнений их необходимо заменить новыми.
5. Ремонт или замена корпуса: При повреждении корпуса необходимо провести ремонт или замену задвижки.

Таким образом, задвижки чугунные параллельные с выдвижным шпинделем представляют собой надежное и эффективное решение для перекрытия потока рабочей среды в различных системах трубопроводов. При правильном выборе, монтаже и эксплуатации они способны обеспечить долгую и бесперебойную работу. Регулярное обслуживание и своевременное устранение неисправностей позволят продлить срок службы задвижек и избежать серьезных проблем. Использование качественных материалов и соблюдение стандартов производства также являются важными факторами, обеспечивающими надежность и долговечность этих устройств. Выбирая задвижки, стоит обращать внимание на репутацию производителя и наличие необходимых сертификатов.
